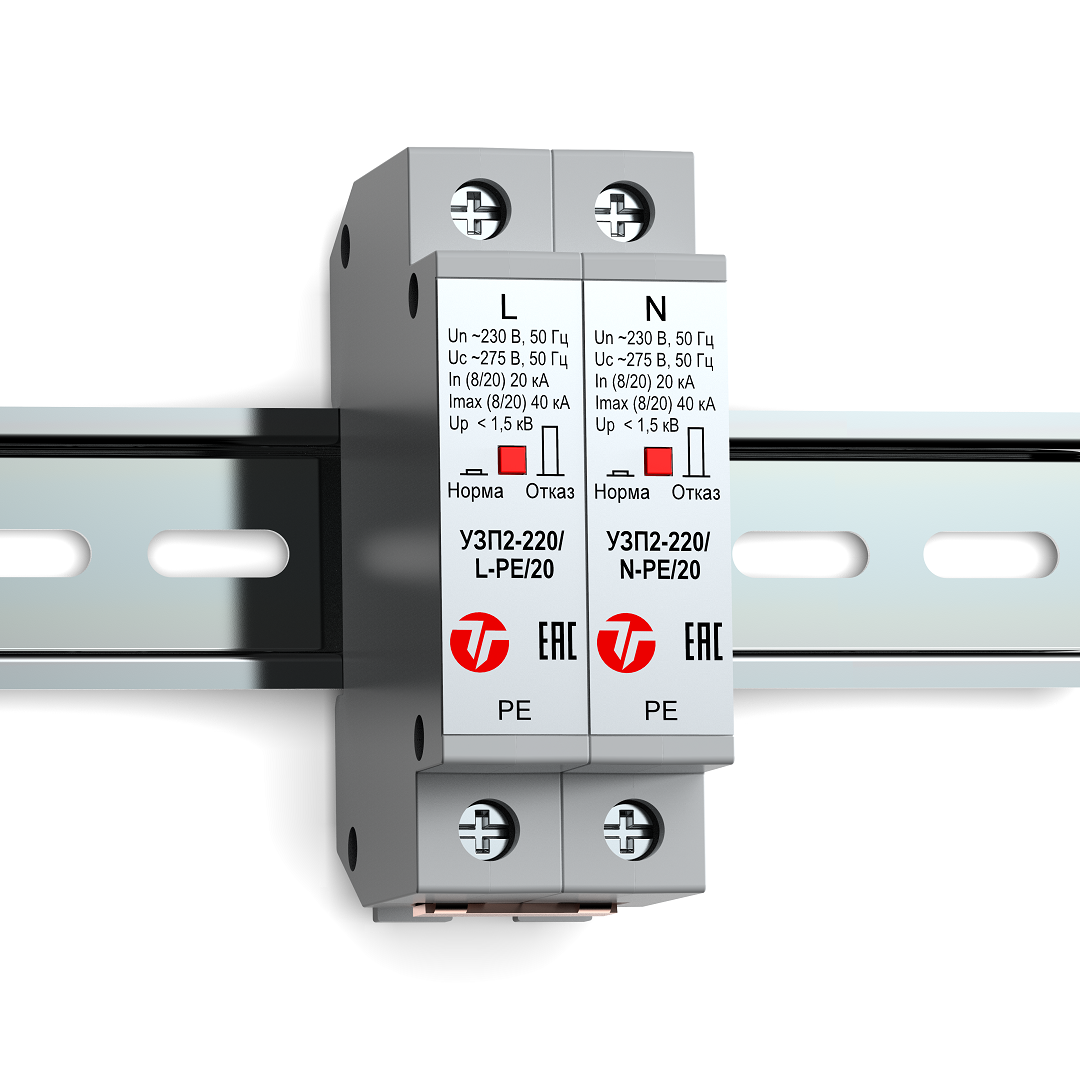

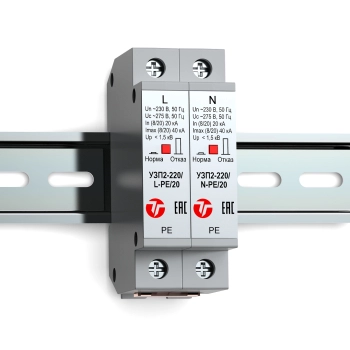

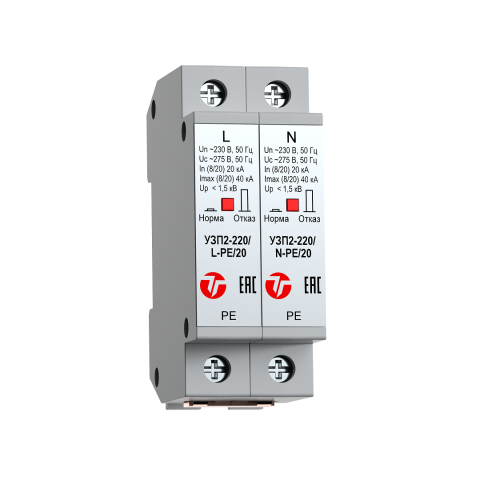

УЗП2-220К/LN-PE/20 Двухполюсное устройство защиты

  • Производитель: Тахион
  • Код товара: 436-149
20164 Тахион
725 просмотров
14280.00 ₽
Рекомендованная цена
12 852 ₽
Наличие и срок поставки уточняйте
Под заказ
Оставить отзыв

Двухполюсное устройство защиты ограничительного типа класса испытаний II. Для защиты электрооборудования распределительных сетей 220 (230) В AC от импульсных перенапряжений. Применяется в однофазных сетях с системой заземления TN-S (TN-C-S), ТТ. Визуальный индикатор состояния аварийного отключения. Крепление на DIN-рейку. Габаритные размеры 92х74,5х17,8мм. Диапазон рабочих температур-55°С-+85°С.

Описание и функционал

Устройство защиты электрооборудования распределительных сетей 220 (230) В AC от импульсных перенапряжений, комплект УЗП2-220К/LN-PE/20 предназначено для защиты оборудования, подключённого к линиям электропитания переменного тока 220 (230) В, от наведенных напряжений, вызванных электромагнитными импульсами высоких энергий (грозовыми, электростатическими разрядами и т.д.).

УЗП2-220К/LN-PE/20 применяется в однофазных сетях с системой заземления TN-S (TN-C-S), ТТ и устанавливается в пределах 1 - 2 зон молниезащиты (в соответствии с МЭК 61312-1, МЭК 62305). Для сетей с системами заземления TN-С, TI применяются УЗП2-220/L-PEN/20(С) и УЗП2-220К/3L-PEN/20(С).

Каждый модуль устройства имеет механический индикатор состояния отказа, при срабатывании которого отказавший модуль необходимо заменить.

КОМПЛЕКТ ПОСТАВКИ

СХЕМА ПОДКЛЮЧЕНИЯ ДЛЯ ОДНОФАЗНОЙ СЕТИ

При срабатывании сигнализации контакт НР – замыкается, а контакт НЗ – размыкается.

Технические характеристики

Название характеристикиЗначение
Номинальное рабочее напряжение (Un) ~230 В /50 Гц
Максимальное длительное рабочее напряжение (Uc) ~275 В /50 Гц
Классификационное напряжение при1мА, не более ~473 В / 50 Гц
Номинальный разрядный ток при tимп.8/20мкс (In) 20 кА
Максимальный разрядный ток при tимп.8/20мкс (Imax) 40 кА
Уровень напряжения защиты при In, (Up),не более 1,5 кB
Время срабатывания, менее25 нсек
СертификацияСечение подключаемых проводов, мм2
– жесткий одножильный2,5÷35 мм2
– гибкий многожильный2,5÷16 мм2
Диапазон рабочих температур-55…+80 °С
Габаритные размеры, (ДхВхШ)92 х 63 х 36 мм
Масса брутто190 г
Единица измерения1 шт
Соответствие стандартамУЗП2-220К/LN-PE/20 – двухполюсное устройство защиты ограничительного типа класса испытаний II, по техническим и эксплуатационным характеристикам удовлетворяющее требованиям ГОСТ IEC 61643-11, ГОСТ 30011.1, ГОСТ Р 50571-4-44, ГОСТ Р 50571.5.53.
Соответствие стандартам — особенностиСтепень защиты IP20 в соответствии с ГОСТ 14254.
Оснащение монтажной коробкиКонструктивно УЗП2-220К/LN-PE/20 выполнено в корпусе из трудногорючего пластика с креплением на 35мм DIN-рейку.
Технические условияВыпускается по техническим условиям ТУ 26.30.50-077-31006686-2017.
Габаритные размерыГАБАРИТНЫЕ РАЗМЕРЫ
УЗП2-220/L-PE/201 шт.
УЗП2-220/N-PE/201 шт.
Разъемный клеммник2 шт.
Шина cоединительная 2PE1 шт.
Паспорт1 шт.
Упаковочная тара1 шт.
Требования к внешнему предохранителюПри подключении УЗП2-220К/LN-PE/20 необходимо убедиться, что в фазном проводе на распределительном щите имеется токовый предохранитель класса gG с номиналом не более 125А (F1).
Требования к внешнему предохранителю — особенностиЕсли F1>125А, необходимо установить токовый предохранитель класса gG F2≤125А.
F1, A gGS1, мм2; S2, мм2; F2, A gG
25 35 40 50 63 80 100 125 >1254 4 4 6 10 10 16 16 16; 6 6 6 6 10 10 16 16 16; - - - - - - - - 125
