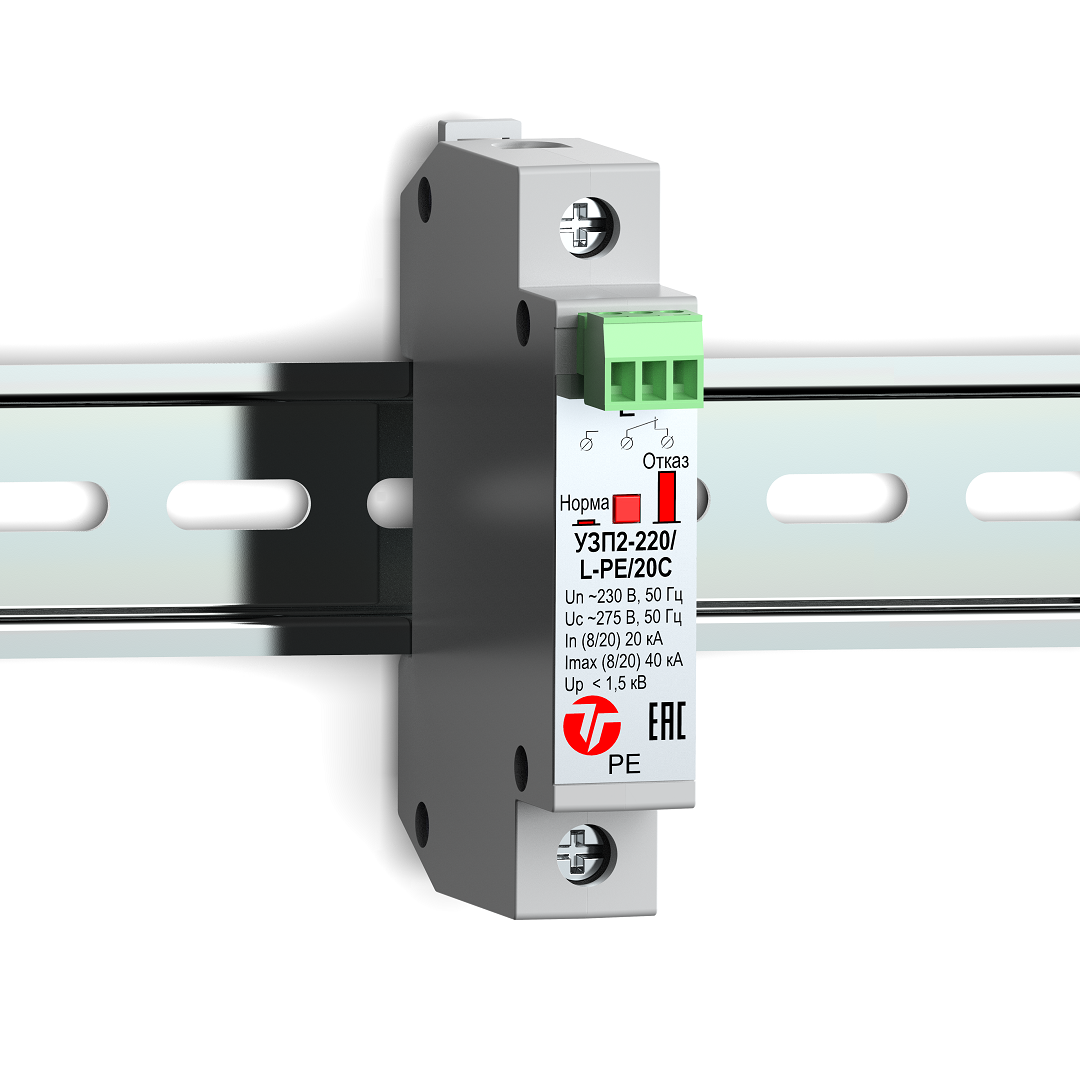

УЗП2-220/L-PE/20С Однополюсное устройство защиты
- Производитель: Тахион
- Код товара: 436-144
Однополюсное устройство защиты ограничительного типа класса испытаний II. Для защиты электрооборудования распределительных сетей 220 (230) В AC от импульсных перенапряжений. Применяется в сетях с системой заземления TN-S (TN-C-S), ТТ. Визуальный индикатор состояния и дистанционная сигнализация состояния аварийного отключения. Крепление на DIN-рейку. Габаритные размеры 92х74,5х17,8мм. Диапазон рабочих температур-55°С-+85°С.
Описание и функционал
Устройство защиты электрооборудования распределительных сетей 220 (230) В AC от импульсных перенапряжений УЗП2-220/L-PE/20С предназначено для защиты оборудования, подключённого к линиям электропитания переменного тока 220 (230) В, от наведенных напряжений, вызванных электромагнитными импульсами высоких энергий (грозовыми, электростатическими разрядами и т.д.).
УЗП2-220/L-PE/20С применяется в сетях с системой заземления TN-S (TN-C-S), ТТ и устанавливается в пределах 1 - 2 зон молниезащиты (в соответствии с МЭК 61312-1, МЭК 62305). Для сетей с системами заземления TN-C применяются УЗП2-220/L-PEN/20(С) и УЗП2-220К/3L-PEN/20(С).
УЗП2-220/L-PE/20С имеет механический индикатор и дистанционную сигнализацию состояния отказа, при срабатывании которых устройство необходимо заменить.
Технические характеристики
| Название характеристики | Значение |
|---|---|
| Номинальное рабочее напряжение (Un) ~230 В / | 50 Гц |
| Максимальное длительное рабочее напряжение (Uc) ~275 В / | 50 Гц |
| Классификационное напряжение при | 1мА, не более ~473 В / 50 Гц |
| Номинальный разрядный ток при tимп. | 8/20мкс (In) 20 кА |
| Максимальный разрядный ток при tимп. | 8/20мкс (Imax) 40 кА |
| Уровень напряжения защиты при In, (Up), | не более 1,5 кB |
| Время срабатывания, менее | 25 нсек |
| Сертификация | Сечение подключаемых проводов, мм2 |
| – жесткий одножильный | 2,5÷35 мм2 |
| – гибкий многожильный | 2,5÷16 мм2 |
| Контакты дистанционной сигнализации (только УЗП2-220/L-PE/20С) | – максимальный коммутируемый ток 3 А; – максимальное коммутируемое напряжение 250 В; – сечение подключаемых проводов, не более 2,5 мм2 |
| Диапазон рабочих температур | -55…+80 °С |
| Габаритные размеры, (ДхВхШ) | 92х74,5х17,8 мм |
| Масса брутто | 90 г |
| Единица измерения | 1 шт |
| Габариты | 92x74x17 мм |
| Соответствие стандартам | УЗП2-220/L-PE/20С – однополюсное устройство защиты ограничительного типа класса испытаний II, по техническим и эксплуатационным характеристикам удовлетворяющее требованиям ГОСТ IEC 61643-11, ГОСТ 30011.1, ГОСТ Р 50571-4-44, ГОСТ Р 50571.5.53. |
| Соответствие стандартам — особенности | Степень защиты IP20 в соответствии с ГОСТ 14254. |
| Оснащение монтажной коробки | Конструктивно УЗП2-220/L-PE/20С выполнено в корпусе из трудногорючего пластика с креплением на 35мм DIN-рейку. |
| Технические условия | УЗП2-220/L-PE/20С выпускается по техническим условиям ТУ 26.30.50-077-31006686-2017. |
| Габаритные размеры | ГАБАРИТНЫЕ РАЗМЕРЫ |
