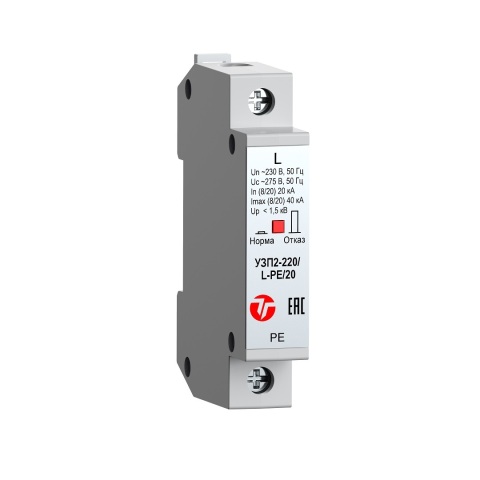

УЗП2-220/L-PE/20 Однополюсное устройство защиты

  • Производитель: Тахион
  • Код товара: 436-143
20158 Тахион
838 просмотров
7245.00 ₽
Рекомендованная цена
6 521 ₽
Наличие и срок поставки уточняйте
Под заказ
Оставить отзыв

Однополюсное устройство защиты ограничительного типа класса испытаний II. Для защиты электрооборудования распределительных сетей 220 (230) В AC от импульсных перенапряжений. Применяется в сетях с системой заземления TN-S (TN-C-S), ТТ. Визуальный индикатор состояния аварийного отключения. Крепление на DIN-рейку. Габаритные размеры 92х74,5х17,8мм. Диапазон рабочих температур-55°С-+85°С.

Описание и функционал

Устройство защиты электрооборудования распределительных сетей 220 (230) В AC от импульсных перенапряжений УЗП2-220/L-PE/20 предназначено для защиты оборудования, подключённого к линиям электропитания переменного тока 220 (230) В, от наведенных напряжений, вызванных электромагнитными импульсами высоких энергий (грозовыми, электростатическими разрядами и т.д.).

УЗП2-220/L-PE/20 применяется в сетях с системой заземления TN-S (TN-C-S), ТТ и устанавливается в пределах 1 - 2 зон молниезащиты (в соответствии с МЭК 61312-1, МЭК 62305). Для сетей с системами заземления TN-C применяются УЗП2-220/L-PEN/20(С) и УЗП2-220К/3L-PEN/20(С).

УЗП2-220/L-PE/20 имеет механический индикатор состояния отказа, при срабатывании которого устройство необходимо заменить.

Технические характеристики

Название характеристикиЗначение
Номинальное рабочее напряжение (Un) ~230 В /50 Гц
Максимальное длительное рабочее напряжение (Uc) ~275 В /50 Гц
Классификационное напряжение при1мА, не более ~473 В / 50 Гц
Номинальный разрядный ток при tимп.8/20мкс (In) 20 кА
Максимальный разрядный ток при tимп.8/20мкс (Imax) 40 кА
Уровень напряжения защиты при In, (Up),не более 1,5 кB
Время срабатывания, менее25 нсек
СертификацияСечение подключаемых проводов, мм2
– жесткий одножильный2,5÷35 мм2
– гибкий многожильный2,5÷16 мм2
Диапазон рабочих температур-55…+80 °С
Габаритные размеры, (ДхВхШ)92 х 63 х 17,8 мм
Масса брутто90 г
Единица измерения1 шт
Габариты92x74x18 мм
Соответствие стандартамУЗП2-220/L-PE/20 – однополюсное устройство защиты ограничительного типа класса испытаний II, по техническим и эксплуатационным характеристикам удовлетворяющее требованиям ГОСТ IEC 61643-11, ГОСТ 30011.1, ГОСТ Р 50571-4-44, ГОСТ Р 50571.5.53.
Соответствие стандартам — особенностиСтепень защиты IP20 в соответствии с ГОСТ 14254.
Оснащение монтажной коробкиКонструктивно УЗП2-220/L-PE/20 выполнено в корпусе из трудногорючего пластика с креплением на 35мм DIN-рейку.
Технические условияУЗП2-220/L-PE/20 выпускается по техническим условиям ТУ 26.30.50-077-31006686-2017.
Требования к внешнему предохранителюПри подключении УЗП2-220/L-PE/20 необходимо убедиться, что в фазном проводе на распределительном щите имеется токовый предохранитель класса gG с номиналом не более 125А (F1).
Требования к внешнему предохранителю — особенностиЕсли F1>125А, необходимо установить токовый предохранитель класса gG F2≤125А.
