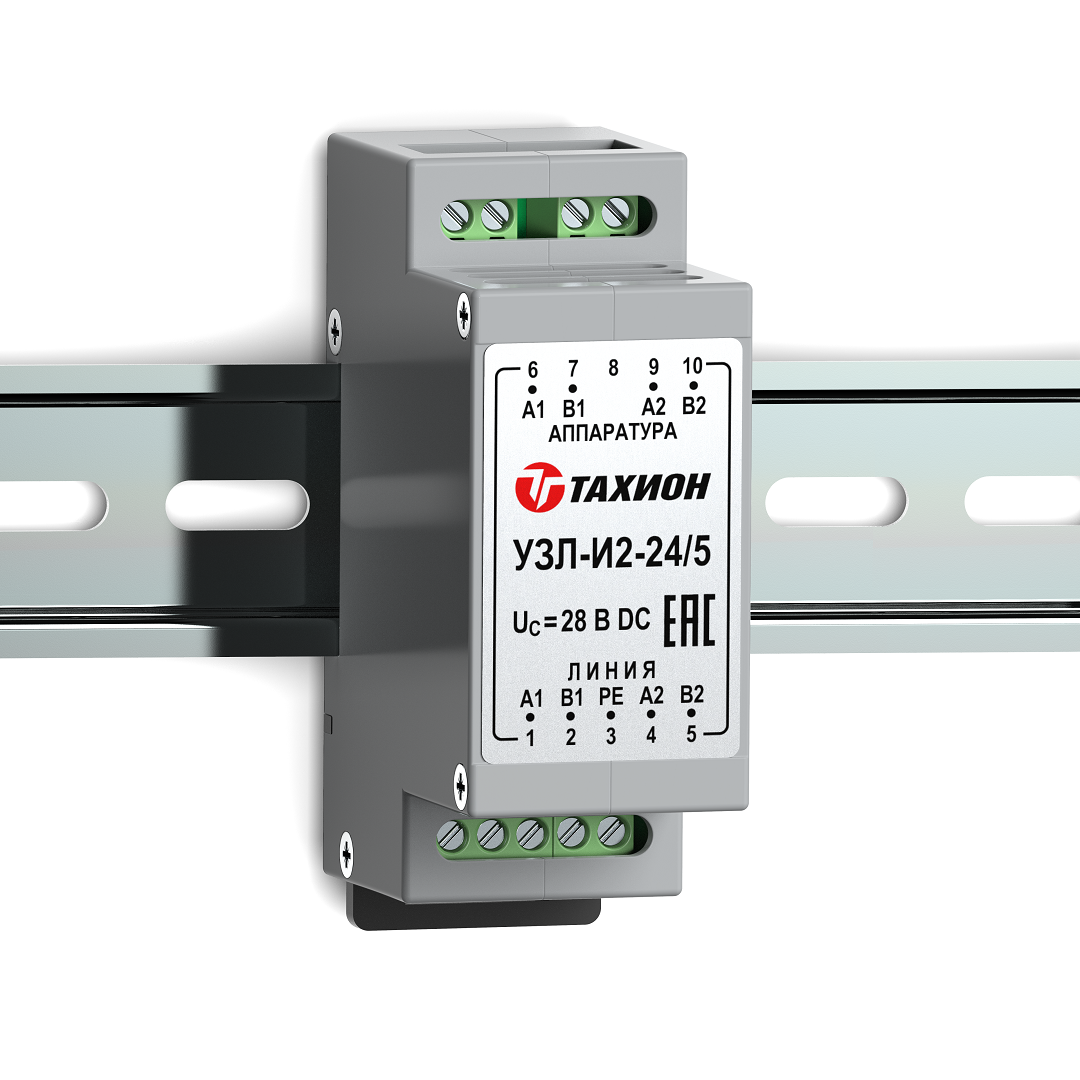

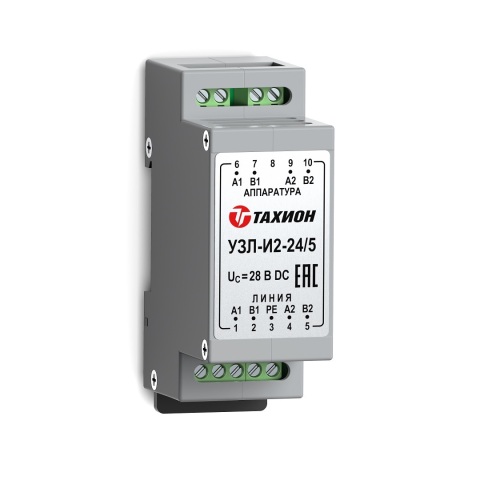

УЗЛ-И2-24/5 Двухканальное устройство защиты оборудования

  • Производитель: Тахион
  • Код товара: 436-134
20139 Тахион
904 просмотра
3465.00 ₽
Рекомендованная цена
3 119 ₽
Наличие и срок поставки уточняйте
Под заказ
Оставить отзыв

Двухканальное устройство защиты оборудования, использующего 2х проводные линии интерфейса с подачей питания. Обеспечивает защиту интерфейса и передачу питания 24 В DC по сигнальным парам с величиной тока до 5 А. Крепление на DIN-рейку. Габаритные размеры 89х58х35мм. Диапазон рабочих температур-55°С-+85°С.

Описание и функционал

Устройство защиты интерфейсов с подачей питания УЗЛ-И2-24/5 с двумя каналами предназначено для защиты от импульсных перенапряжений (грозовых, электростатических разрядов и др.) оборудования промышленной автоматизации, диспетчеризации, систем безопасности, использующих 2х проводные линии интерфейса RS-485, RS-422, M-bus, CAN и их разновидностей, в пределах 2 ÷ 3 зон молниезащиты (в соответствии с МЭК 61312-1).

Защищаемое оборудование: контроллеры систем сигнализации и автоматизации, исполнительные устройства, системы телеметрии и учёта.

Технические характеристики

Название характеристикиЗначение
Номинальное рабочее напряжение UN24 В DC
Макс. длительное рабочее напряжение UС28 В DC
Номинальный рабочий ток IN5 А
Номинальный ток разряда (8/20 мкс) In2 кА
Максимальный ток разряда (8/20 мкс) IMAX10 кА
С2 Уровень напряжения защиты UP при In45 В
Максимальная имп. мощность рассеивания TVS-диодами Pppm1500 Вт
Время срабатыванияtA, не более 10нс/100нс
Вносимая в цепь индуктивность,не более 10 мкГн
Скорость передачиданных, не более 1 Мбит / сек
Сечение подключаемых проводов,не более 2,5 мм2
Диапазон рабочих температур55°С ¸ +85°С
Габаритные размеры89 х 58 х 35 мм
Масса брутто90 г
Категория испытаний по МЭК 61643-21А2, В2, C1, С2, С3, D1
Единица измерения1 шт
ПитаниеУстройство обеспечивает передачу питания 24 В DC по сигнальным парам с величиной тока до 5 А.
Соответствие стандартамУЗЛ-И2-24/5 по техническим и эксплуатационным характеристикам удовлетворяет требованиям МЭК 61643-21, ГОСТ IEC 61000-4-5.
Соответствие стандартам — особенностиСтепень защиты IP20 в соответствии с ГОСТ 14254.
Оснащение монтажной коробкиКонструктивно устройство выполнено в пластмассовом корпусе с креплением на 35мм DIN-рейку.
Технические условияУстройство выпускается по техническим условиям ТУ 26.30.50-077-31006686-2017.
Габаритные размеры — особенностиГАБАРИТНЫЕ РАЗМЕРЫ И СХЕМА ПОДКЛЮЧЕНИЯ
