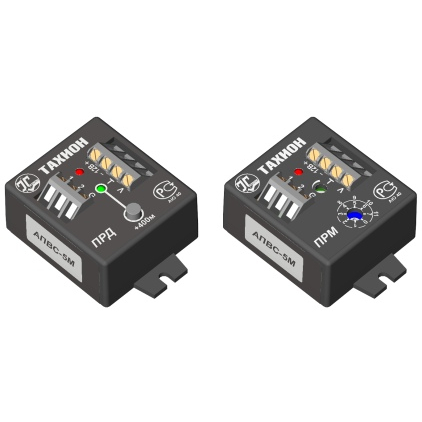

АПВС-5М Аппаратура передачи по витой паре до 1100м
- Производитель: Тахион
- Код товара: 004-656
6038.00 ₽
Рекомендованная цена5 434 ₽
Наличие и срок поставки уточняйтеПод заказ
Оставить отзыв
Аппаратура передачи по витой паре до 1100м
Описание и функционал
Аппаратура Тахион АПВС-5М предназначена для передачи полного видеосигнала (черно-белого и цветного) по свободной витой паре (кабель ТППэп и ему подобные, свободные местные телефонные линии) в реальном времени на расстояния до 500 и 1100 метров соответственно.
За счет симметричности линии передачи и высокого уровня выходного сигнала применение аппаратуры позволяет эффективно подавлять мощные электромагнитные помехи, наводимые на видеосигнал на всем протяжении кабельной трассы. Дальность линии передачи устанавливается пользователем во всем диапазоне с шагом переключений – 100 метров.
Технические характеристики
| Название характеристики | Значение |
|---|---|
| Напряжение питания | передатчик стабилизированное пост., приемник стабилизированное пост. 12В±5% |
| Ток потребления | передатчик не более - приемник не более - 40 мА |
| Входное сопротивление передатчика | 75 Ом |
| Выходное сопротивление приемника | 75 Ом |
| Номинальный уровень входного и выходного видеосигналов | 1 В |
| Дальность передачи видеосигнала при указанных характеристиках | 0 - 1100 м |
| Входы, выходы и реле | Диапазон регулировки уровня выходного видеосигнала ±3 дБ |
| Диапазон рабочих частот | 50 Гц – 6 МГц |
| Неравномерность амплитудно-частотной характеристики в диапазоне рабочих частот | не более 1 дБ |
| Уровень выходного сигнала передатчика в линию по НЧ (до | 6 кГц) + 6 дБ |
| Система защиты рассчитана на кратковременный импульсный разрядный ток с t фронта =8 мкс / t спада =20 мкс | передатчик - приемник - 10 кА |
| Диапазон рабочих температур | 40°С - +50°С |
| Габаритные размеры | одного блока 47х42,5х25 мм |
| Единица измерения | 1 шт |
| Габариты | 64x42.5x25.8 мм |
| Масса изделия | 0.11 кг |
| Тип интерфейса | Клеммная колодка |
| Дальность передачи | 500 м |
| Тип | Приемник / Передатчик |
