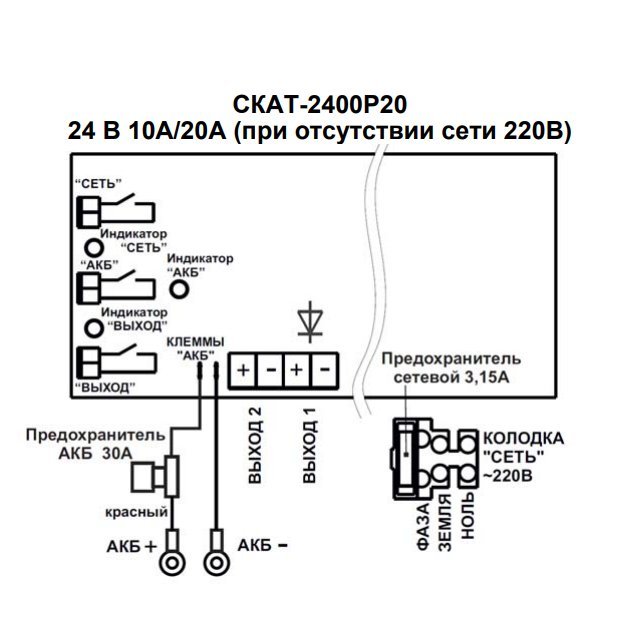

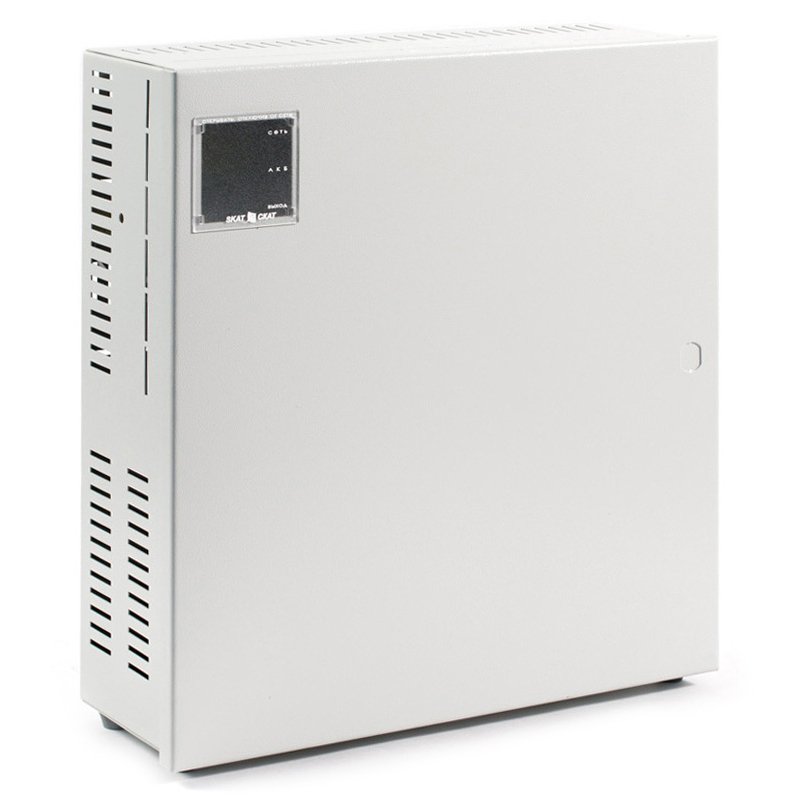

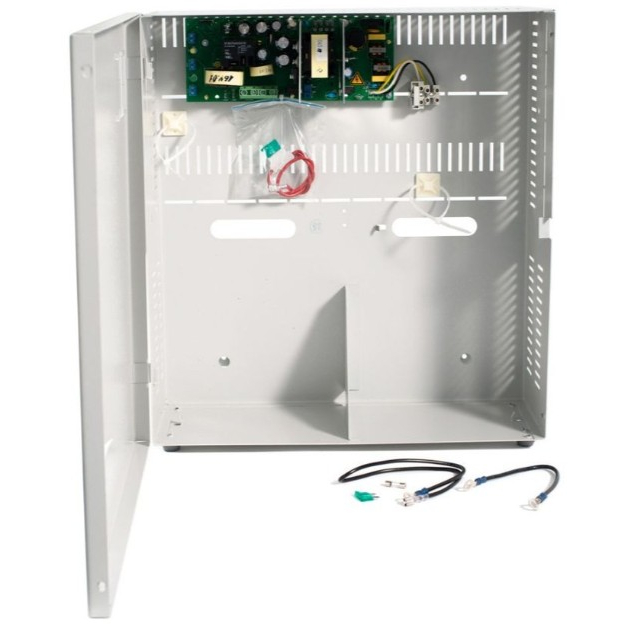

Источник резервного электропитания 24В; максимальный ток нагрузки при наличии АКБ 20А, суммарный ток нагрузки и заряда АКБ в длительном режиме при наличии сети до 3,5 А.Корпус под АКБ 26Ач (2шт.) 3 индикатора и 3 информационных выхода - Сеть, АКБ, Выход, защита выхода от перегрузки и КЗ, защита АКБ от глубокого разряда, КЗ и переполюсовки, контроль наличия АКБ, холодный пуск.
Назначение: утройство предназначено для увеличения времени резервного питания систем охранно-пожарной сигнализации, видеонаблюдения и других потребителей при отсутствии напряжения пита-ющей сети.
Основные особенности СКАТ-2400Р20:
Технические характеристики:
Характеристика питающей сети, В |
170…250 |
||
Постоянное выходное напряжение при температуре окружающей среды 25 ºС, В |
20,0…27,8 |
||
Номинальный выходной ток в резервном режиме, А, не более |
«ВЫХОД 1», А, не более |
10 |
|
«ВЫХОД 2», А, не более |
20 |
||
Суммарный выходной ток по обоим выходам, А, не более |
при наличии сети 220 В |
3,0* |
|
при отсутствии сети 220 В (резервный режим) |
20,0 |
||
Номинальный выходной ток по выходу 1 в резервном режиме, А, не более |
10,0 |
||
Ток заряда АКБ (при отсутствии нагрузки на выходах), А |
3,4…3,6 |
||
Ток, потребляемый устройством от АКБ в резервном режиме, мА, не более |
100 |
||
Характеристики информационных выходов |
максимальный ток, мА, не более |
60 |
|
максимальное напряжение, В, |
60 |
||
Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном (максимальном суммарном) токе нагрузки и заряда, мВ, не более |
30 |
||
Величина напряжения на клеммах АКБ, при котором включается индикация о скором разряде АКБ в резервном режиме, В |
22,0…23,0 |
||
Величина напряжения на клеммах АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в резервном режиме, В |
21,0…22,0 |
||
Мощность, потребляемая устройством от сети (без нагрузки), ВА, не более |
140 |
||
Тип АКБ: герметичная свинцово-кислотная гелиевая необслуживаемая, номинальным напряжением 12 В |
|||
Количество последовательно включенных АКБ, шт. |
2 |
||
Рекомендуемая ёмкость АКБ, Ач |
17…26 |
||
Габаритные размеры, мм, не более |
425х395х155 |
||
Масса без АКБ, кг, не более |
5,5 |
||
Рабочие условия эксплуатации: температура окружающей среды от –10°С до +40°С; |
* при этом ток заряда АКБ уменьшается на величину тока, потребляемого по выходам.
