ИО-102-16/1 Магнитоконтактный извещатель накладной миниатюрный (длина 28 мм)

  • Код товара: 072-015
  • Производитель: РЗМКП

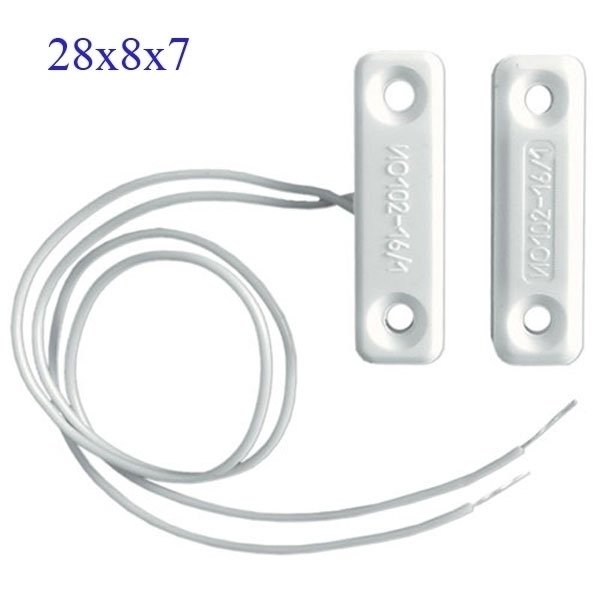

Магнитоконтактный извещатель накладной миниатюрный (длина 28 мм) Габариты:28х8х7

РЗМКП ИО-102-16/1
59.64 руб.
Розничная цена
57.27 руб.
Мелкий опт
54.90 руб.
Опт
1 год

гарантии

Вернем 2 рубля

Наличие:На складе в Москве: ул. Вольная: > 10 шт. ул. Ак. Арцимовича: 1 шт.

Рейтинг: 5

Извещатель охранный точечный магнитоконтактный ИО 102-16/1 предназначен для блокировки дверных и оконных проёмов, организации устройств типа «ловушка», а также блокировки других конструктивных элементов зданий и сооружений с выдачей сигнала «Тревога» путем размыкания контактов геркона на приемноконтрольный прибор, концентратор или пульт централизованного наблюдения
Извещатель конструктивно состоит из датчика магнитоуправляемого на основе геркона и задающего элемента (магнита), выполненных в пластмассовых корпусах.
Извещатель рассчитан на непрерывную круглосуточную работу.

Технические характеристики

диапазон коммутируемого напряжения, В

0,01-75

диапазон коммутируемого тока, мА

5-250

число срабатываний извещателя в режиме 0,25А-30В, не менее

5 · 105

выходное электрическое сопротивление:
• при замкнутых контактах (при токе (100±10)мА), Ом, не более
• при разомкнутых контактах, кОм, не менее

0,5
200

при параллельном расположении датчика и задающего элемента контакты извещателя должны быть:
• замкнуты - при расстоянии между ними, мм
• разомкнуты - при расстоянии между ними, мм

8 и менее

45 и более

допустимое смещение по вертикальной и горизонтальной осям симметрии между датчиком и задающим элементом, мм, не более

3

сопротивление изоляции между выводами датчика:
• в нормальных климатических условиях, Ом, не менее
• при повышенной относительной влажности 98%, Ом, не менее

5 · 106
2 · 105

электрическая прочность изоляции между выводами датчика и корпусом, Вэфф/Впост, не менее

500 / 700

рабочая температура среды, °С

-30 … +50

относительная влажность воздуха ( при +35 °С ), %, не более

80

виброустойчивость (10–35)Гц, м/с2 (g), не более

4,9 (0,5)

срок службы, лет, не менее

8

масса датчика/задающего элемента, г, не более

2,5/2,3

Пример условного обозначения:

  • Извещатель ИО 102-16/1 «Ц» ЯВАФ.425128.006 ТУ
    Извещатель ИО 102-16/1 «Т» ЯВАФ.425128.006 ТУ
    Примечание:
    Вывода датчика выходят из центра корпуса в исполнении «Ц» и из торца – в исполнении «Т».

Монтаж:

  • Крепление осуществляется к деревянной поверхности шурупами Ø3мм длиной 20мм. На металлические поверхности крепление производится на прокладках из дерева, текстолита и т.п. толщиной от 25 до 30мм. На стеклянной поверхности крепление производится клеевым
    составом (лак КО-85 и клей БМК-5 в соотношении 10:1).
    Вывода датчика соединяются с линией скруткой и пропайкой с последующей изоляцией.
Преимущества покупки в ТД Актив-СБ:

    Информация о технических характеристиках, комплекте поставки и внешнем виде товара носит справочный характер и основывается на последних доступных к моменту публикации сведениях

    Сертификаты и паспорта:
    Консультации по оборудованию

    Задайте вопрос специалисту о ИО-102-16/1 Магнитоконтактный извещатель накладной миниатюрный


    Вопрос от: Ольга Федорова

    Не могли бы Вы добавить иллюстрации или схемы, на которых отображается различие между модификацией "Т" и "Ц" извещателей ИО-102-16/1.Спасибо.

    • Ответил: Алексей Ельников

      Иллюстрация будет отличаться только тем что провода из магнитоуправляемой части будут торчать из торца, а не из середины. Габариты обеих частей остаются неизменными.


    Вопрос от: Людмила Клири

    Здравствуйте.Подскажите будет ли работать датчик на металлической двери?

    • Ответил: Алексей Ельников

      Здравствуйте, будет.


    Вопрос от: Ярослав Трофимов

    Подходит ли такой датчик для использования в составе системы на основе CCU-6225? Предполагается использование шлейфа из 40 датчиков.

    • Ответил: Алексей Ельников

      Добрый день, на один ШС все вешать не советую, возможно не будет работать из-за увеличения сопротивления ( слишком большая длина ), если разобьете их на зоны - будут.
