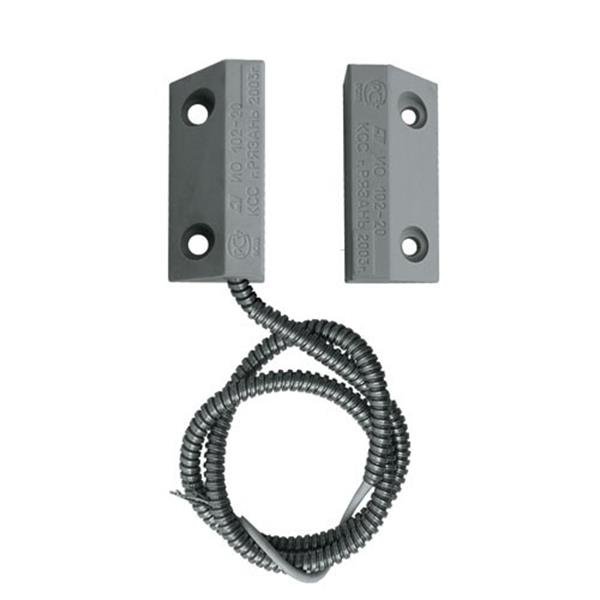

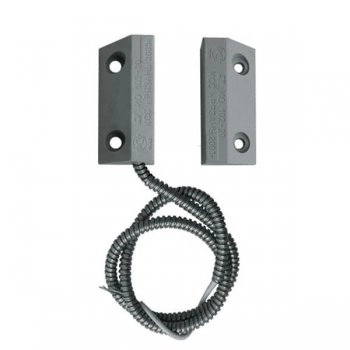

ИО 102-20 Б3П (3) (СМК-20) Магнитоконтактный извещатель накладной на металлическую дверь

Магнитоконтактный извещатель накладной на металлическую дверь, три контакта, рабочий зазор 15 мм, металлический рукав, корпус: пластмассовый, температурный диапазон от минус 50 до плюс 50, максимальное значение коммутируемого напряжения: 72 В.

Комплектстройсервис ИО 102-20 Б3П
332.00 руб.
Розничная цена
1 год

гарантии

Вернем 10 рублей

Наличие:На складе в Москве: ул. Вольная: > 10 шт. ул. Ак. Арцимовича: 8 шт.

Склад поставщика: > 10 шт.

ТЕХНИЧЕСКИЕ ДАННЫЕ

1.Извещатель охранный точечный магнитоконтактный ИО 102-20 (далее извещатель) предназначен для

блокировки гаражных ворот, ангаров, железнодорожных контейнеров, телефонных шкафов и других конструктивных магнитопроводящих (металлических) и магнитонепроводящих (алюминиевых, деревянных и т. д.) элементов зданий и сооружений на открывание или смещение с выдачей в шлейф приемно-контрольного прибора извещения о тревогепутем размыкания или замыкания контактов геркона. Извещатель может использоваться вместо концевых механических выключателей.

Извещатели ИО 102-20 А2П ИБ, ИО 102-20 Б2П ИБ могут устанавливаться во взрывоопасных зонах помещений, если имеют на основании маркировку взрывозащиты ОЕхiaIIBТ6Х (сертификат соответствия № РОСС RU.ГБ05.В01960). В этом случае сигнальная цепь извещателя должна подключаться к сертифицированному барьеру безопасности с выходными искробезопасными цепями уровня «ia».

Извещатель конструктивно состоит из магнитоуправляемого датчика (геркон, помещенный в

пластмассовый или металлический корпус) и управляющего магнита (магнит, установленный в пластмассовый или металлический корпус).

Конструкция извещателя обеспечивает степень защиты оболочки IP 44 по ГОСТ 14254.

Подключение датчика к шлейфу осуществляется с помощью проводов, помещенных в металлический или пластмассовый гофрорукав, длиной 0,6 м (для исполнения ИО 102-20 А2М К длина проводов 2,9 м); в исполнении ИО 102-20 Б2П В подключение – через винтовой клеммник, установленный внутри датчика.

Извещатель в зависимости от конструктивного исполнения имеет дополнительные условные обозначения, приведенные в табл. 1.

Таблица 1

№ п/п

Обозначение

Тип

корпуса

Тип геркона

Материал корпуса

Материал

гофрорукава

1

ИО 102-20 А2П

Рисунок 1

С двумя контактами (рис. 3а)

Пластик

Пластик

2

ИО 102-20 А2П ИБ

С двумя контактами (рис. 3а)

Пластик

Пластик

3

ИО 102-20 А3П

С тремя контактами (рис. 3б)

Пластик

Пластик

4

ИО 102-20 А2М

С двумя контактами (рис. 3а)

Металл

Металл

5

ИО 102-20 А3М

С тремя контактами (рис. 3б)

Металл

Металл

6

ИО 102-20 Б2П

Рисунок 2

С двумя контактами (рис. 3а)

Пластик

Пластик

7

ИО 102-20 Б2П ИБ

С двумя контактами (рис. 3а)

Пластик

Пластик

8

ИО 102-20 Б3П

С тремя контактами (рис. 3б)

Пластик

Пластик

9

ИО 102-20 Б2М

С двумя контактами (рис.3а)

Металл

Металл

10

ИО 102-20 Б3М

С тремя контактами (рис. 3б)

Металл

Металл

11

ИО 102-20 Б2П В

С двумя контактами (рис. 3а)

Пластик

-

12

ИО 102-20 А2М К

Рисунок 1

С двумя контактами (рис. 3а)

Металл

Металл

2. Расстояние между магнитоуправляемым датчиком и управляющим магнитом при выдаче сигнала «Тревога» и расстояние при восстановлении в «Дежурный режим» (размыкание или замыкание контактов геркона) соответствуют табл. 2.

Таблица 2

Исполнение

извещателя

На магнитопроводящем основании

На магнитонепроводящем основании

Расстояние при выдаче сигнала «Тревога», не более, мм

Расстояние при восстановлении в «Дежурный режим»,

не менее, мм

Расстояние при выдаче сигнала «Тревога»,

не более, мм

Расстояние при восстановлении в «Дежурный режим»,

не менее, мм

А2П, А2М,

А2П ИБ, Б2П,

Б2П ИБ, Б2М, Б2П В

65

30

80

45

А3П, А3М,

Б3П, Б3М

40

14

55

20

А2М К

65

45

150

80

3. Количество срабатываний извещателя в режимах коммутации постоянного и переменного тока, указанных в табл. 3, соответствуют значениям, приведенным в табл. 3.

Таблица 3

Исполнение

извещателя

Ток, А

Напряжение, В

Максимальная мощность, Вт

Количество

срабатываний

А2П, А2П ИБ, А2М, А2М К,

Б2П, Б2П ИБ, Б2М, Б2П В

от 0,01 до 0,05

от 10 до 50

10

106

А3П, А3М,

Б3П, Б3М

от 0,01 до 0,1

от 10 до 36

7,5

105

4 Минимальное значение силы постоянного или переменного тока - 0,001 А.

5 Максимальное значение силы постоянного или переменного тока - 0,5 А.

6 Минимальное значение коммутируемого напряжения - 0,02 В.

7 Максимальное значение коммутируемого напряжения - 72 В.

8 Максимальное значение коммутируемой мощности – 10 Вт

9.Выходное электрическое сопротивление замкнутых контактов извещателя - не более 0,5 Ом.

10.Извещатель сохраняет работоспособность в диапазоне температур от минус 50 до плюс 50° С и относительной влажности до 98% при температуре 35° С без конденсации влаги.

11.Извещатель рассчитан на непрерывную круглосуточную работу.

12. Срок службы извещателя - не менее 8 лет.

13.Масса извещателя: в пластмассовом корпусе – не более 155г, в металлическом корпусе – не более 225г.

14.Диаметр крепежных отверстий – 5,5 мм.

2. СОДЕРЖАНИЕ ДРАГОЦЕННЫХ МЕТАЛЛОВ В ОДНОМ ИЗВЕЩАТЕЛЕ

Золото – 0,2087 мг.

Рутений - 0,0472 мг.

3. КОМПЛЕКТ ПОСТАВКИ

В комплект поставки извещателя входят:

- датчик магнитоуправляемый – 1 шт.;

- управляющий магнит – 1 шт.

4. МОНТАЖ ИЗВЕЩАТЕЛЯ

1. Монтаж извещателя на объекте производится в соответствии с требованиями

ВСН 2509.68-85 « Ведомственных технических условий на монтаж, испытания и сдачу в

эксплуатацию установок охранной и пожарной сигнализации».

2. Управляющий магнит устанавливается на подвижной части контролируемых поверхностей.

Датчик магнитоуправляемый устанавливается на неподвижной части контролируемых поверхностей.

рис.3а рис.3б

Преимущества покупки в ТД Актив-СБ:

    Информация о технических характеристиках, комплекте поставки и внешнем виде товара носит справочный характер и основывается на последних доступных к моменту публикации сведениях

    Консультации по оборудованию

    Задайте вопрос специалисту о ИО 102-20 Б3П Магнитоконтактный извещатель накладной на металлическую дверь

    Самовывоз:
      Доставка курьером:*
        Пункт выдачи:*
          Транспортные компании:
            Отделение Почты РФ:
              * При наличии товара на складе в Москве
              Технические параметры:
              • Тип геркона: Универсальный;
              • Расстояние срабатывания, мм: 14;
              • Расстояние размыкания контактов, мм: 40;
              • Степень защиты: IP44;
              • Взрывозащита: нет;
              • Максимальное напряжение, В: 36;
              • Максимальный ток, мА: 0.1;
