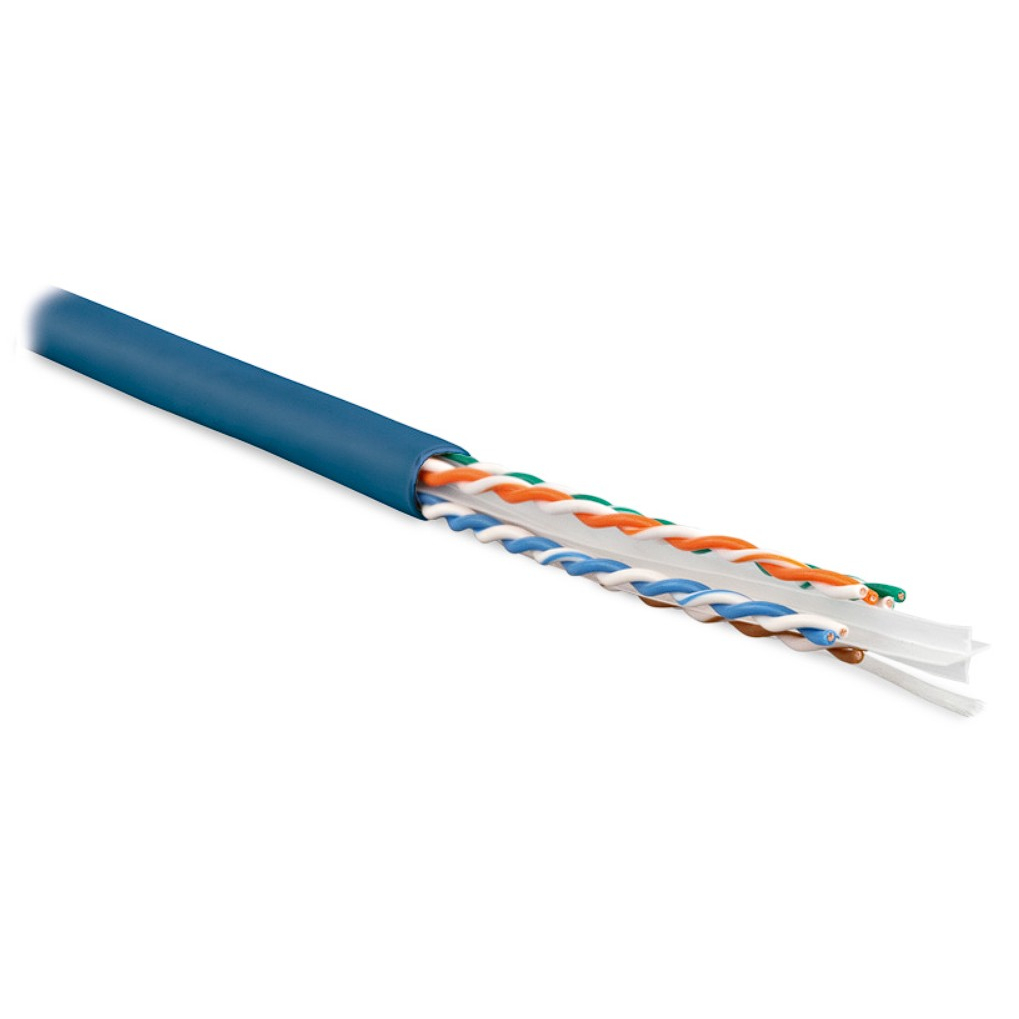

UUTP4-C6-S23-IN-PVC-BL-305 Кабель витая пара

Категория (TIA/EIA):

6

Количество пар:

4

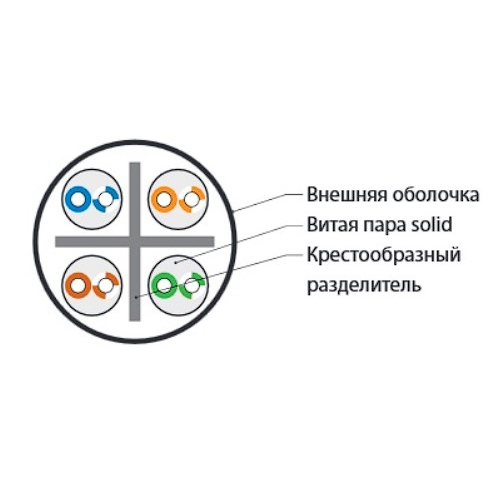

Конструкция кабеля:

U/UTP

Цвет:

синий

Среда эксплуатации:

внутри помещений (indoor)

Внешний диаметр:

6.2 мм

Особенности:

с разделителем

Температура эксплуатации:

-20 °C ... +75 °C

Оболочка

Материал внешней оболочки:

PVC (поливинилхлорид)

Толщина оболочки:

0.55 мм

Проводник

Конструкция проводников:

однопроволочная (solid)

Калибр AWG:

23 AWG

Номинальный диаметр проводника:

0,55 мм

Сечение проводника:

0,255 кв. мм

Материал проводников:

медь электролитическая отожженная (BC)

Изоляция проводников:

полиэтилен высокой плотности (HDPE)

Диаметр проводника в изоляции:

0.93 мм

Предельное отклонение по диаметру проводника в изоляции:

0,04 мм

Стандарты

Соответствие стандартам:

IEC 61156, IEE 802.3ab (1000BASE-T) ANSI/TIA-568-C.2, ISO/IEC 11801 (Кат. 6/ Класс E) CM, UL-1581, IEC 60332-1 ГОСТ 54429-2011, 31565-2012: ПРГО 1

Габариты и вес

Масса 1 км кабеля:

42.3 кг

Длина кабеля в упаковке:

305 м

Гарантия

Гарантия системная:

25 лет

Эксплуатационные характеристики

Допустимое растягивающее усилие (эксплуатация):

92 Н

Минимальный радиус изгиба:

4 внешних диаметра кабеля

Температура монтажа:

0 °С ... +60 °С

Температура хранения:

-20 °C ... +50 °C

Дополнительные характеристики

Наличие разделителя:

Да

Предельное отклонение по внешнему диаметру:

0,2 мм

Бронирование:

без брони

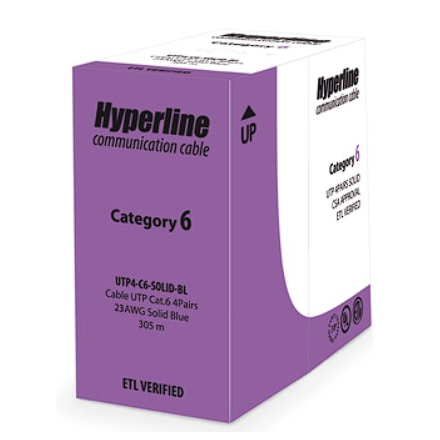

Упаковка

Тип упаковки:

коробка

Высота единичной упаковки:

410 мм

Ширина единичной упаковки:

210 мм

Глубина единичной упаковки:

410 мм

Электрические характеристики

Диапазон частот:

1-250 МГц

Волновое сопротивление (при 100 МГц):

100 ±15 Ом

Электр. сопротивление жилы (при 20 °С), не более:

73 Ом/км

Омическая асимметрия жил в паре (макс.):

2 %

Сопротивление изоляции жил (мин.):

5 ГОм·км

Испытательное напряжение (пост. ток):

700 В/1 мин

Электрическая емкость рабочей пары (макс.):

56 пФ/м

Емкостная ассиметрия на частоте 1 кГц (макс.):

1,2 пФ/м

Скорость распространения сигнала (мин.):

67 %

Асимметрия задержки сигнала (макс.):

35 нс/100 м
