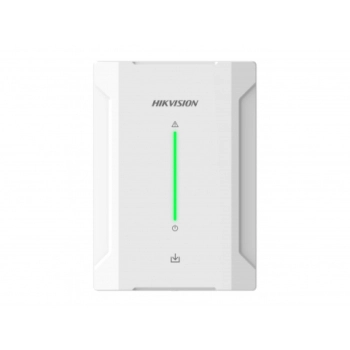

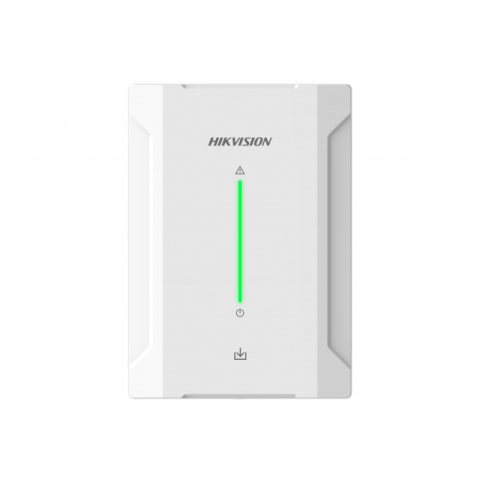

DS-PM1-O4L-H Расширитель шины Speed-X на 4 реле

Расширитель шины Speed-X на 4 реле (до 30В) 4 встроенных слаботочных реле, поддерживающих напряжение от 6 до 30 В и ток до 5 А, 1 серийный интерфейс TTL (сервисный), 1 выход питания, макс. 500 мА, 2 шины Speed-X, DC 12В, -10°C...+40°C, размер 110 155 32.5 мм, пластик. Для DS-PHA48/64

Описание и функционал

Канал расширения для систем охранно-пожарной сигнализации Hikvision DS-PM1-O4L-H AX PRO

Расширитель DS-PM1-O4L-H представляет собой проводной модуль, оснащённый четырьмя слаботочными реле, каждый из которых поддерживает входное питание в диапазоне от 6 до 30 В и ток до 5 А. Он предназначен для интеграции в системы охраны на базе платформы AX Hybrid Pro, обеспечивая гибкое управление цепями через команду панели и поддерживая каскадирование устройств благодаря технологии Speed-X.

Технический корпус выполнен из пластика с габаритами 110x155x32.5 мм, что облегчает монтаж в различных условиях. На лицевой панели расположены LED-индикаторы для отображения состояния питания и ошибок, что способствует оперативной диагностике и обслуживанию системы.

Модель подключается к источнику питания DC напряжением от 11 до 24 В с максимальной потребляемой мощностью 153 мА при 12 В, а также обеспечивает выводной ток до 500 мА на отдельный канал. Обеспечивая надёжность работы, расширитель поддерживает работу в диапазоне температур от -10 до +40 °C и влажности от 10 до 90 %.

Области применения

• Интеграция в объектовые системы охранной сигнализации
• Автоматизация управляющих цепей в системах безопасности
• Расширение функциональности охранных комплексов с необходимостью многочисленных управляющих реле
• Установка в разветвлённые системы пожарной сигнализации и контроля доступа

Функции аппаратных средств Серийный интерфейс 1 серийный интерфейс TTL Тампер Поддерживается (передняя и задняя панель) Шины 2 шины Speed-X, 1 восходящая связь для подключения панели управления и 1 нисходящая связь для расширителя Электрические характеристики Питание DC от 11 до 24 В, 1 А Потребляемая мощность Макс. ток 153 мA @ DC 12 В; Ток в рабочей точке 70 мA @ DC 12 В Выходной ток Макс. 500 мA Выходное напряжение DC от 9 до 12 В Экран LED-индикатор 1 для питания, 1 для ошибки Основное Размеры 110 × 155 × 32.5 мм Материал корпуса Пластик Масса 285 г Рабочая температура От -10 до +40 °C Рабочая влажность От 10 до 90 %
