STE-01HP High PoE репитер
- Производитель: Beward
- Код товара: 496-325
High PoE репитер IEEE 802.3 af/at (30 Вт), 1 порт 100 Мбит/c, удлинение PoE на 100 м при скорости 100 Мбит/с или на 200 м при скорости 10 Мбит/с
Описание и функционал
Назначение

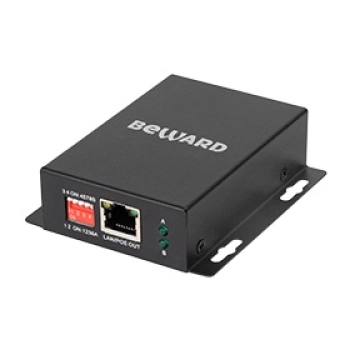

High PoE репитер STE-01HP является универсальным способом удлинить линию PoE + Ethernet. Устройство выполнено в металлическом корпусе с возможностью настенного монтажа.
Режим увеличенной передачи 10 Мбит/с
В нормальном режиме работы “N” STE-01HP работает на скорости 100 Мбит/с и удлиняет линию PoE на 100 метров (итого 200 метров). При использовании режима “S” устройство переключает скорость порта в 10 Мбит/с, тем самым позволяя увеличить максимальное расстояние передачи данных по Ethernet. В этом режиме репитер удлиняет линии на 200 метров, а общая длина линии от коммутатора получится 300 метров.
Максимальная мощность и режим передачи PoE по четырём парам
Устройство поддерживает питание камер и других устройств с энергопотреблением до 16 Ватт на линии 200 метров или до 10 Ватт на линии 300 метров по стандартным протоколам PoE 802.3 af/at, где для передачи питания используются 4 жилы витой пары. Если этого мало, с помощью четырёхпозиционного DIP-переключается можно активировать метод передачи PoE по восьми жилам (PoE af/at метод A + B). Таким образом репитер позволит запитать устройства с энергопотреблением по PoE до 21 Ватта на линии 200 метров или до 16 Ватт на линии 300 метров. Данный режим поддерживается всеми актуальными камерами и другими PoE устройствами BEWARD.
Возможность использования в качестве PoE инжектора
При подключении к репитеру внешнего источника питания его можно использовать как классический PoE инжектор. В таком случае STE-01HP подключается к коммутатору без поддержки PoE и добавляет питание PoE в линию Ethernet для выходного порта. Таким образом можно запитать мощную PoE камеру даже без PoE коммутатора.
Удлинение линии PoE+Ethernet для одного устройства
Выбор дальности удлинения 100 или 200 метров с помощью переключателя
Поддержка питания устройств High PoE
Компактный корпус с возможностью настенного крепления
Технические характеристики
| Название характеристики | Значение |
|---|---|
| Интерфейсы | 1 порт RJ-45 10/100Base-TX с High PoE (вход) |
| 1 порт RJ-45 | 10/100Base-TX с High PoE (выход) |
| 1 порт DC | 2.1x5.5 мм для подключения внешнего источника питания |
| Дальность передачи | 0 ~ 100m для режима N (100 Мбит/c) |
| 0 ~ | 200m для режима S (10 Мбит/с) |
| Соответствие спецификациям | IEEE 802.3 Ethernet |
| IEEE | 802.3u Fast Ethernet |
| IEEE 802.3af | Power over Ethernet |
| Тип питания | PoE Mid-Span |
| Архитектура | Store and Forward (с промежуточной буферизацией) |
| Размер таблицы MAC-адресов | 1K с функцией автоматического обновления |
| Буфер данных | 768КБ |
| Пропускная способность | 0.72 Mpps @64 Б |
| Функции переключателей | Режим увеличенной передачи, Выбор типа питания PoE: тип A (+(1,2) и –(3,6)), тип B (+(4,5) и – (7,8)) |
| Питание | или PoE по четырём парам (+(1,2,4,5) и –(3,6,7,8)) |
| Тип входного питания | 802.3 af / 802.3at PSE |
| Выходная мощность | 28 Вт |
| Потребляемая мощность | 2 Вт |
| Максимальная мощность потребителя (PD) | 21 Вт (линия 200 метров, режим 100 Мбит/с, PoE по четырём парам), 16 Вт (линия 200 метров, режим 100 Мбит/с, PoE 802.3af/at), 16 Вт (линия 300 метров, режим 10 Мбит/с, PoE по четырём парам), 10 Вт (линия 300 метров, режим 10 Мбит/с, PoE 802.3af/at) |
| Защита от статического электричества | Контактный разряд ±3 кВ |
| Устойчивость к электростатическому разряду | Воздушный разряд ±3 кВ |
| Рабочий диапазон температур | От -10 до +55°С |
| Допустимый уровень влажности | От 10 до 90% (без конденсата) |
| MTBF (время наработки на отказ) | Более 30 000 часов при температуре 25°С |
| Размеры (ДхШхВ) | 88х79х25 мм |
| Масса изделия | 200 г |
| Индикация режимов работы | Питание, сетевая активность, режим увеличенной передачи, тип питания PoE |
| Способ монтажа | Настенный |
| Комплектация | Комплект поставки PoE репитер; Инструкция по эксплуатации; Упаковочная тара |
| Единица измерения | 1 шт |
| Тип | Удлинитель |
| Количество выходов | 1 |
| Тип интерфейса | Ethernet+POE |
| Встроенная грозозащита | Да |
| Место установки | В помещении |
| Размеры монтажных принадлежностей | STE-01HP оснащен входом для подключения внешнего источника питания DC 48V (приобретается отдельно) со стандартным разъёмом DC jack 2.1x5.5 мм. |
