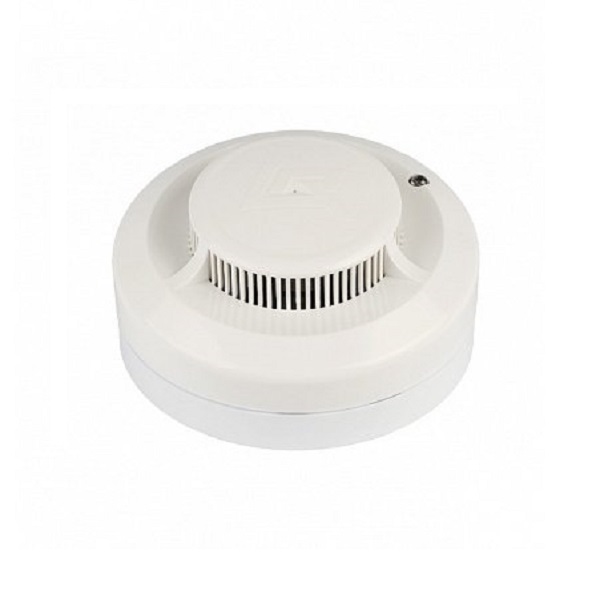

ИП 212-141 V2.04 для подвесного потолка (707937) (Упак 10) Извещатель пожарный дымовой оптико-электронный

дымовой оптико-электронный извещатель, чувствительность 0,05–0,2 дБ/м, 9-30 В по двухпроводному шлейфу, IP30, -45...+55 °C, 93x44 мм, масса 0,095-0,21 кг, цифровая обработка сигналов, компенсация запыленности, светодиодная индикация, монтажное устройство в комплекте, корпус из АБС, исключение ложных срабатываний.

Извещатель ИП 212-141 V2.04 комплектуется базовым основанием в исполнении:

• V (зажимные) - тип контактов для крепления проводов ШС;
• 2 - базовое основание для монтажа на подвесной потолок;
• 0 - без устройства согласования (УС);
• 4 - количество контактов.

Извещатель ИП 212-141 может иметь следующие варианты исполнения:

• с винтовыми контактами для крепления проводов;
• с 5-м контактом для подключения экрана кабеля;
• влагозащищенное исполнение;
• с металлической сеткой на дымовой камере;
• с устройством согласования УС-01 (с возможностью выбора номинала резистора) или УС-02.

Извещатель предназначен для круглосуточной и непрерывной работы с приемно-контрольными приборами, обеспечивающими напряжение питания в шлейфе сигнализации в диапазоне от 9 до 30 В и воспринимающими сигнал «Пожар» в виде скачкообразного уменьшения внутреннего сопротивления извещателя в прямой полярности до величины не более 1000 Ом, таких как Гранит, Гранд Магистр, ВЭРС ПК, Сигнал-20, Сигнал-20П и др. Извещатель не реагирует на изменение температуры, влажности, на наличие пламени, естественного или искусственного света.

Извещатель выполняет следующие функции:

• измерение концентрации дыма;
• цифровая обработка по специальным алгоритмам результатов измерений и принятие решения о переходе в режим «Пожар»;
• уменьшение внутреннего сопротивления в режиме «Пожар» до величины 1000 Ом;
• тестирование работоспособности с помощью специального устройства;
• светодиодная индикация режимов «Норма» и «Пожар»;
• горизонтальный круговой дымозаход;

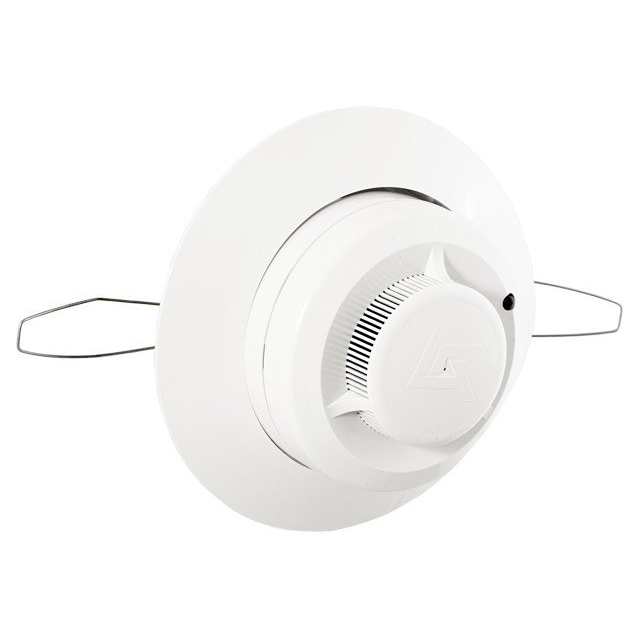

• установка на подвесной потолок, используя для этого специальное базовое основание, совмещенное с монтажным кольцом.

Состояние «Пожар» сохраняется после окончания воздействия на извещатель дыма. Сброс производится с приемно-контрольного прибора отключением питания извещателя на время не менее 2 сек.

Соединение датчика с базовым основанием является разъемным. Круговые контакты позволяют устанавливать извещатель, не ориентируя его относительно базового основания. Оно является унифицированным и позволяет устанавливать любой неадресный извещатель тм Рубеж без перемонтажа системы. Подключение минусового провода ШС к контактам 3 и 4, короткозамкнутым через извещатель, позволяет получить сигнал «неисправность ШС» на ППКП при изъятии извещателя с базового основания. Безвинтовой способ крепления проводов с помощью кнопки-зажима обеспечивает надежный контакт и простоту монтажа.

При подключении извещателя к ШС приемно-контрольного прибора, имеющего функцию определения количества сработавших извещателей (функция двойной сработки), необходимо использовать добавочный резистор Rд. Номинал добавочного резистора зависит от того, к какому приемно-контрольному прибору подключен извещатель и рассчитывается исходя из сопротивления шлейфа прибора в режимах «Пожар» и «Внимание». Вместо добавочного резистора возможно использовать устройство согласования УС-01, устанавливаемое в базовое основание извещателя и содержащее резистор (номинал определяется при заказе) и контактную колодку. Если не требуется функция двойной сработки, то добавочный резистор Rд не устанавливается. При этом приемно-контрольный прибор должен иметь функцию ограничения тока в режиме «Пожар» до 20 мА во избежание выхода из строя извещателя.

Извещатель может работать с приборами, имеющими четырехпроводную схему включения. Для этого используется устройство согласования УС-02. Оно устанавливается в базовое основание извещателя.

Извещатель обеспечивает возможность подключения выносного устройства оптической сигнализации (ВУОС).

Технические характеристики:
