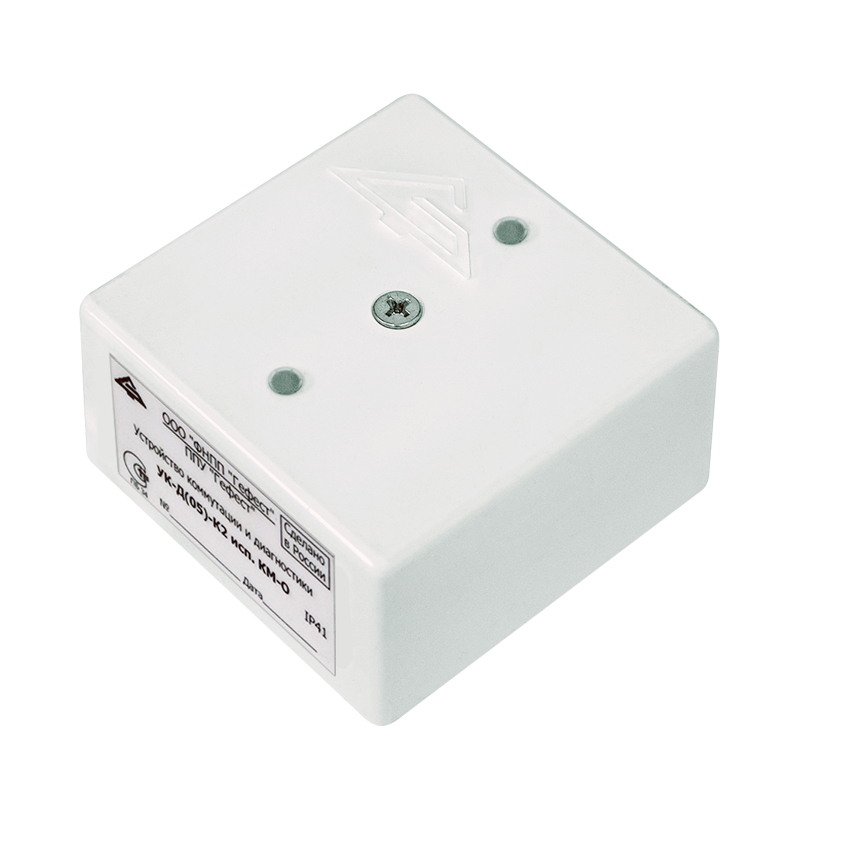

УК-Д (05)-К2 исп. КМ-О с ОЭ (500) Устройство контроля и диагностики

Устройство контроля и диагностики для работы в составе многокомпонентного прибора управления пожарного ППУ , для контроля линии связи по величине тока потребления, U-линии связи 10,5…28 В, I-потр.12 мА (в режиме ПУСК), I-вых.500 мА, IP41, 72х72х36 мм

Устройство УКД(05)-К1 исп. КМ-О входит в состав многокомпонентного прибора управления пожарного ППУ «Гефест» и является исполнительным устройством, которое включается в диагностируемую линию связи (ЛС) управляющего устройства: центральный блок ЦБ, устройств контроля линий связи и пуска УКЛСиП(Б) или УКЛСиП(РП). Устройство предназначено для управления оповещателями, подключаемыми к выходу и являющимися для устройства нагрузкой.

Особенности:

Выход устройства сконфигурирован для контроля линии связи с одним постоянно включенным оповещателем, например оповещатель «Выход» по величине тока потребления, значение которого не должно выходить за диапазон рабочих токов. Применение устройства УКД(05)-К1 исп. КМ-О позволяет: - включать в одну контролируемую по всей длине линию связи оповещатели в режиме постоянного включения (светоуказатели «Выход», «Насосная станция» и т. п.) и оповещатели, включаемые по сигналу «Пожар» (сирены, табло «Пожар» и т.п.); - контролировать линию связи со световыми оповещателями и звуковыми оповещателями на обрыв и короткое замыкание; - формировать сигнал «Неисправность» при выявлении неисправности в локальной линии связи и транслировать его через УКЛСиП(Б) или УКЛСиП(РП) в любую систему пожарной сигнализации; - отсекать неисправное ответвление с оповещателем от линии связи при коротком замыкании по любым причинам, в том числе при повреждении оповещателя в результате пожара в помещении, при этом работоспособность всей остальной линии оповещения сохраняется

Технические характеристики:
