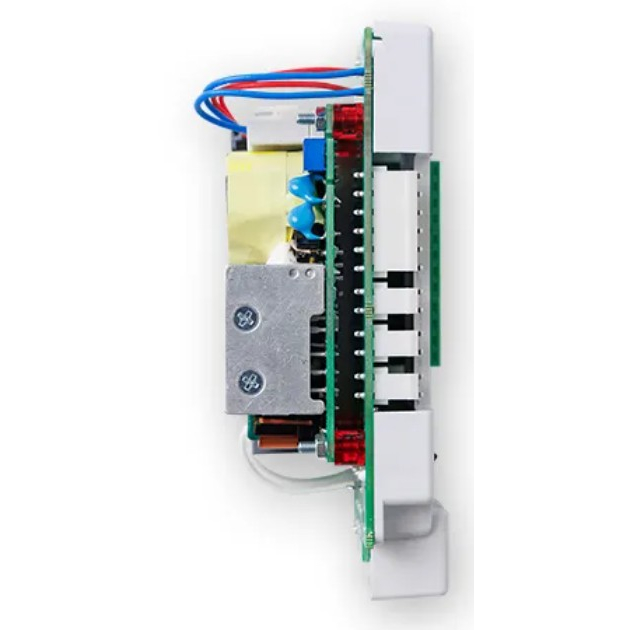

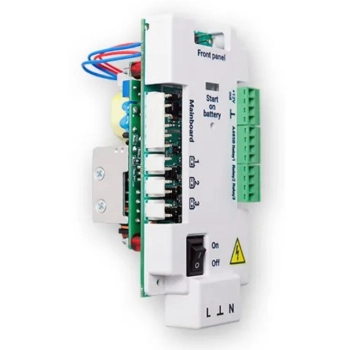

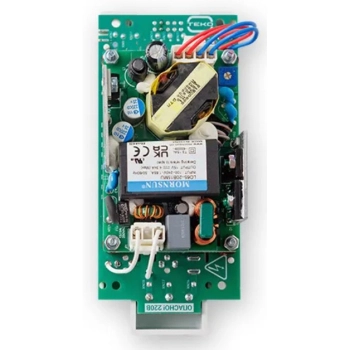

Астра-Прайм-7052-01 Модуль источника электропитания адресный

29 просмотров

6609.00 ₽

Рекомендованная цена

6 279 ₽

Наличие и срок поставки уточняйте

Под заказ

Оставить отзыв

Модуль источника электропитания для установки в корпус блоков Астра-Прайм, выход 12 В/ 2,5 А с защитой от КЗ и перегрузки.

Основные особенности:

конструкция модуля предусматривает установку в корпус ППКУП (РП, БИУ, БРУ);
выходы 12 В для питания нагрузки с током до 0,75 А с защитой от КЗ и перегрузки;
возможность подключения 3-х внешних АКБ 17 А*ч и независимая зарядка каждой током до 1 А;
подключение к шине RS-485;
3 сигнальных реле, программируемых через ППКУП Астра-Прайм-7453, для выдачи информации во внешние цепи;
«холодный» старт от АКБ при отсутствии сети 220 В.

Технические характеристики:

Напряжение питания от:
- сети переменного тока частотой (50±1) Гц	от 172,5 до 264,5 В
- АКБ 7,2 А/ч	от 9,0 до 13,8 В
мощность, потребляемая модулем от сети переменного тока (с учетом внешней нагрузки)	не более 40 Вт
ток, потребляемый модулем от АКБ	не более 2,5 А
ток заряда АКБ	не более 1 А

Выход «+12V»:
- напряжение выхода	от 10 до 14 В
- ток максимальной нагрузки по выходу	0,75 А

Сигнальные реле :
- максимальное напряжение нагрузки	30 В
- максимальный ток нагрузки	0,1 А

габаритные размеры модуля (ВхШхГ)	115х55х50 мм
масса	0,17 кг

Условия эксплуатации:
- температура	от -10 до +50°С
- относительная влажность воздуха без конденсации влаги	до 98% при +40°С

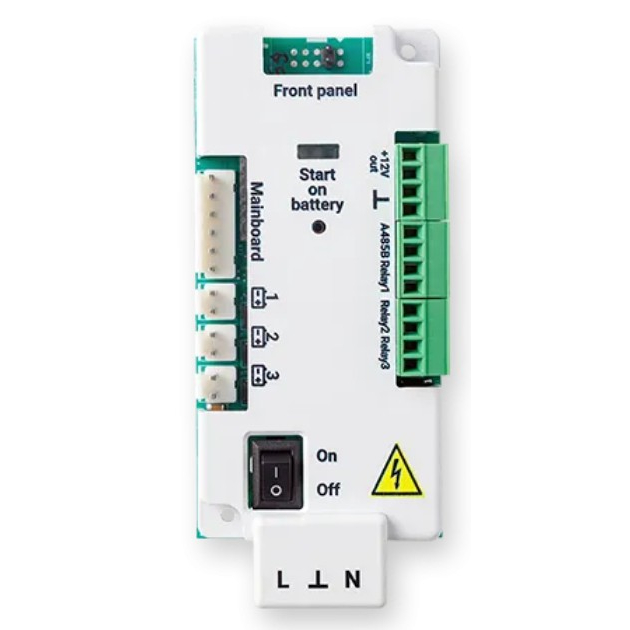

Информативность

индикатор – отображает состояние выходов 12 В:
- «норма» выхода питания базовой платы и модулей расширения – включен белым цветом,
- «норма» выхода питания внешней нагрузки – включен зеленым цветом,
- «КЗ или перегрузка по выходу» – выключен;
выход «+12V out» для питания извещателей и др. устройств;
программируемые выходы «Relay 1» - «Relay 3» – обеспечивают коммутацию нагрузки не более 0,1 А/30 В;
вход/выход интерфейсной линии RS-485.
