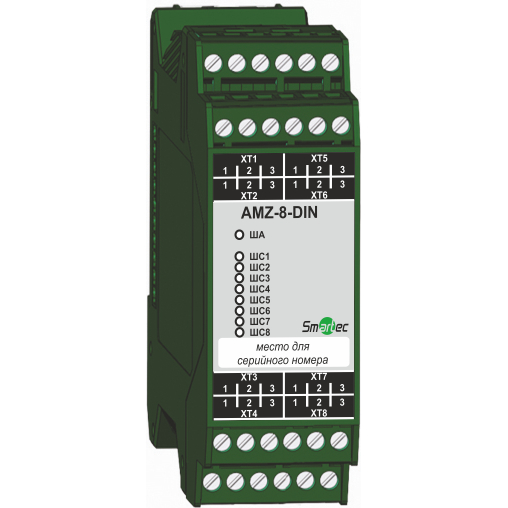

SF-AMZ-8-DIN (AMZ-8-DIN) Адресный модуль расширения на 8 зон (входов)

Производитель: Smartec
- В избранное
Код товара: 493-615

57 просмотров

Описание
Документация
Консультация

Адресный модуль расширения на 8 зон (входов). Корпус на DIN рейку типа PHOENIX CONTACT. Адресный модуль расширения на 8 входов подключается в адресную линию ППКиУ Vesta и применяется для контроля не адресных извещателей/датчиков с НЗ или НО сухими контактами (не токопотребляющими). Контроль подключенной линии на обрыв и КЗ. Питание от адресной линии ППКиУ Vestа

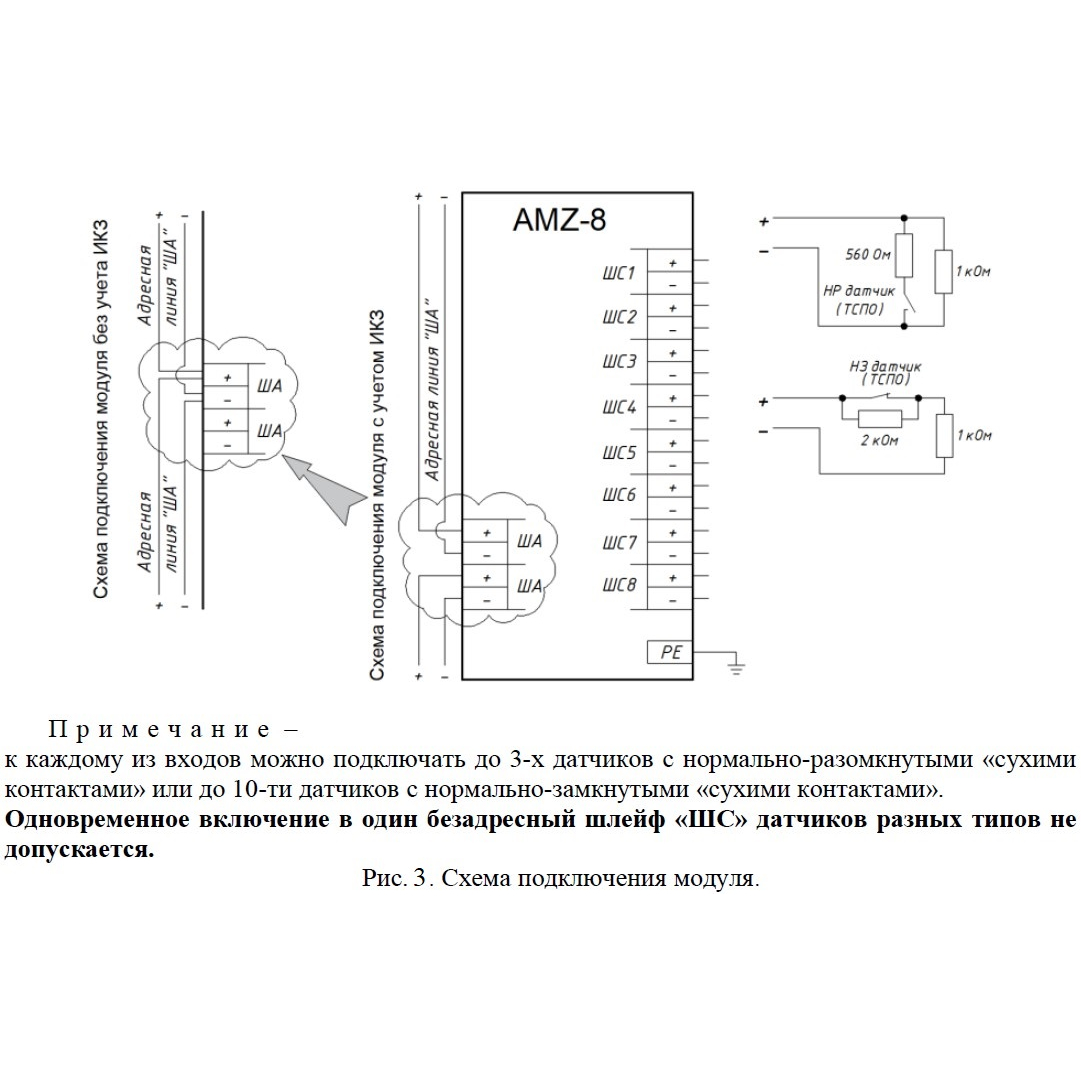

Адресный модуль расширения на 8 входов. Предназначен для подключения к ППКиУ серии Vesta 01F до 8 шлейфов, в каждый из которых может быть подключено до 3 неадресных НО-извещателей или до 10 неадресных НЗ-извещателей.

Основные особенности:

Подключение до 8 шлейфов с извещателями
Контроль подключенных линий на обрыв и КЗ
Работа с ППКиУ серии Vesta 01F
Электропитание от адресной линии "ША"
Монтаж на DIN-рейку

Технические характеристики:

Параметры	Значения
Количество входов, не более:	8
Количество адресов, занимаемых в адресном пространстве прибора, не более:	8
Количество извещателей, подключаемых к одному входу, не более:	С НО-контактами: 3, с НЗ-контактами: 10
Импульсное напряжение на извещателе, не более:	21 В
Импульсный ток через извещатель, не более:	22 мА
Ток, потребляемый от адресной линии "ША": - без учета ИКЗ, не более - с учетом режима активации ИКЗ, не более	7 мА 9 мА
Диапазон рабочих температур:	от -40 до +50 °С
Максимальная рабочая влажность:	95% при 40 °С
Степень защиты оболочки:	IP40

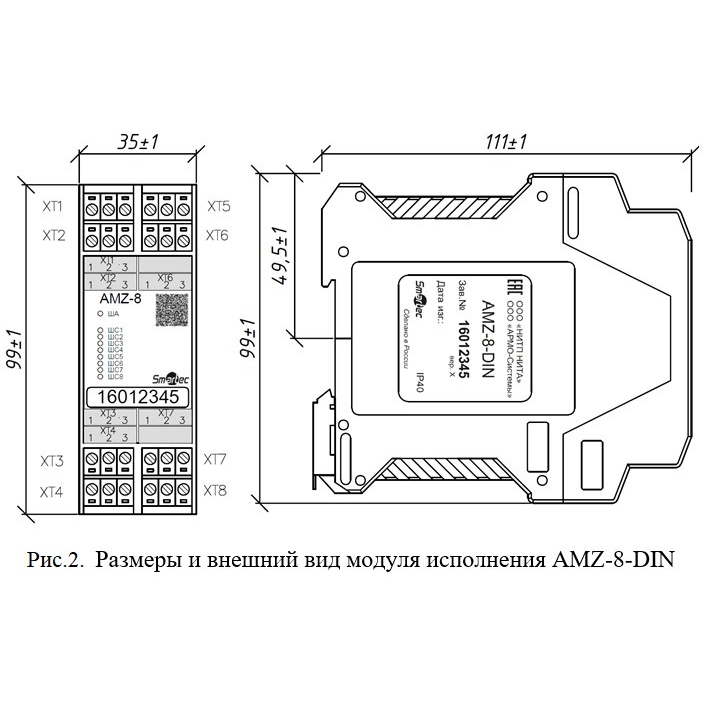

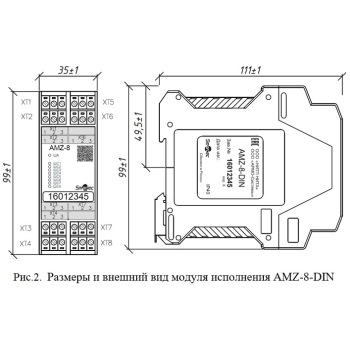

Габариты, не более:	36 х 100 х 112 мм
Масса, не более:	0,5 кг
Конструктивное исполнение:	Корпус на DIN-рейку ME35 PHOENIX CONTACT
Сечение зажимаемого провода:	0,12–2,5 кв. мм
Средний срок службы, не менее:	10 лет
