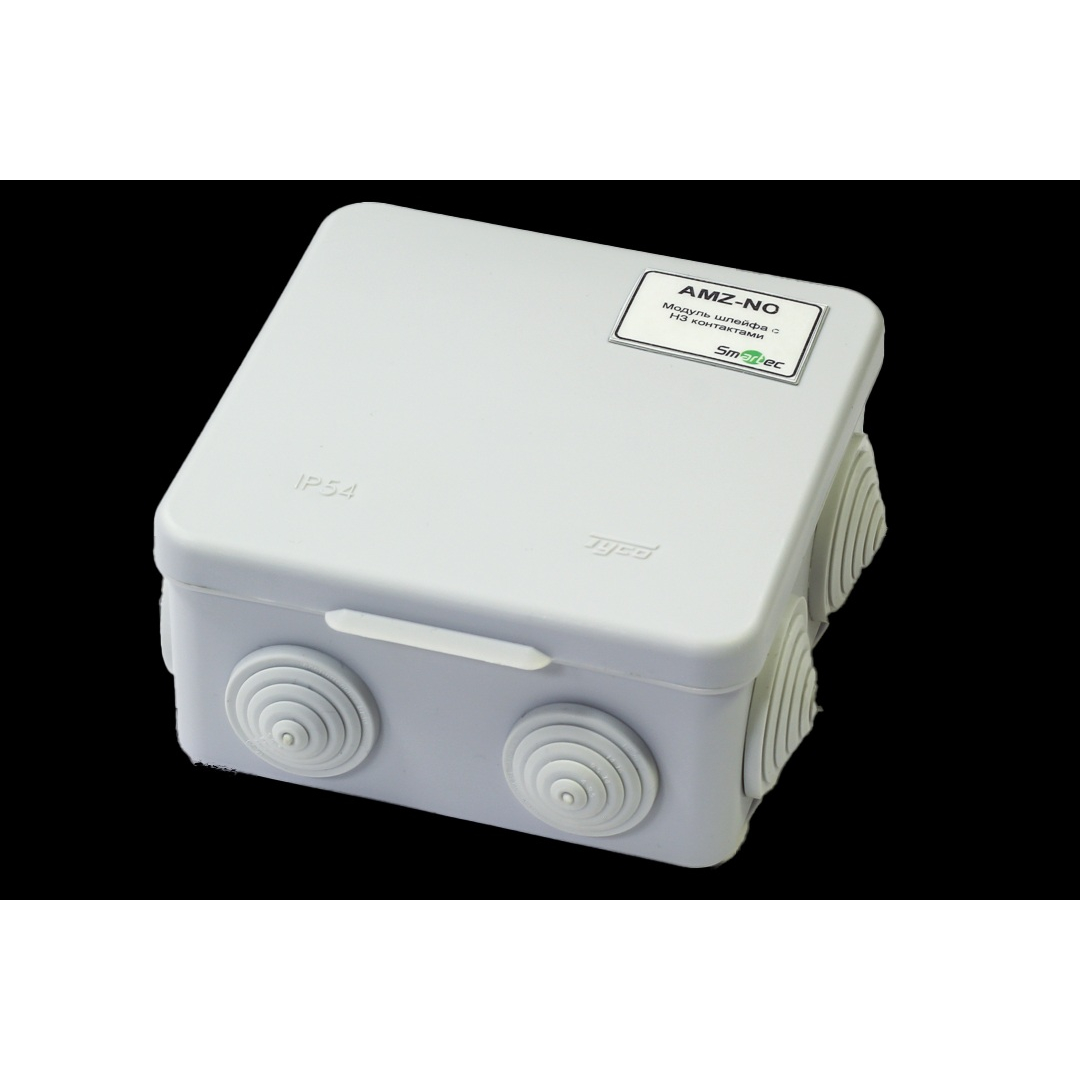

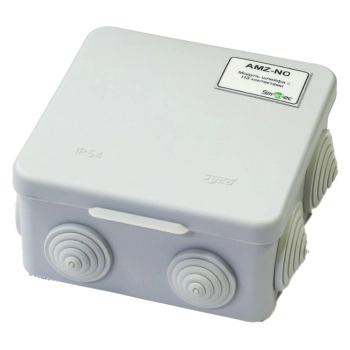

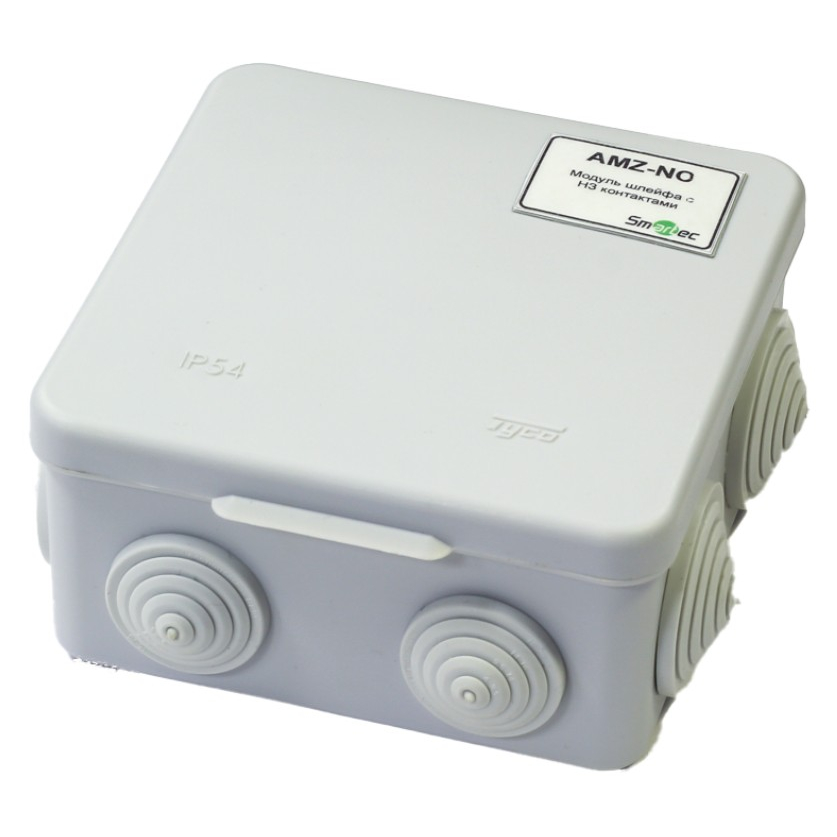

SF-AMZ-NO-IP54 (AMZ-NO-IP54) Адресный модуль подключения не адресной линии
- Производитель: Smartec
- Код товара: 485-958
Адресный модуль подключения не адресной линии (извещателей или датчиков с НО контактами) в адресную линию ППКиУ Vesta. IP54 Адресный модуль предназначен для подключения в адресную линию ППКиУ Vesta, обеспечивает формирования адреса у одной не адресной линии (шлейфа), к которой подключена группа извещателей или датчиков с НО контактами, имеющего собственного токопотребления. Контроль линии на обрыв и КЗ. Суммарный ток потребления линии не более-0,6мА для дымовых извещателей, либо до 20 датчиков с сухими контактами. Максимальная длинна линии-50м. Максимальное количество модулей в адресной линии 75 шт. Питание от адресной линии ППКиУ Vesta.

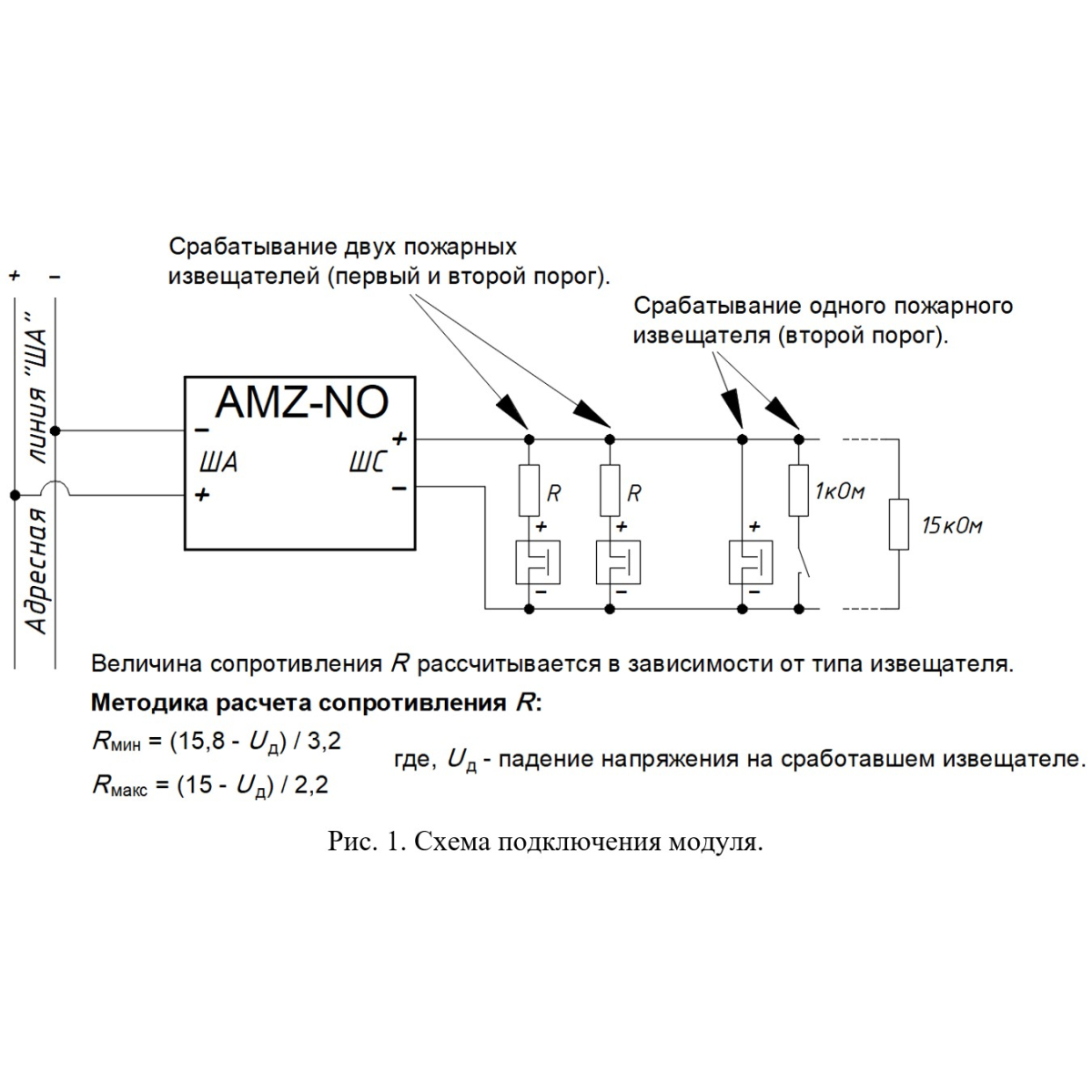

Адресный модуль AMZ-NO предназначен для формирования адреса и опроса шлейфа с дымовыми/тепловыми извещателями или любыми контактными датчиками, имеющими собственное токопотребление, с нормально-разомкнутыми контактами. С помощью модуля AMZ-NO неадресная линия подключается в адресную линию "ША".
Основные особенности:
- Подключение одной неадресной линии с группой дымовых извещателей/извещателей с НО-контактами
- Максимальная длина до последнего ТСПО, подключенного в безадресный шлейф «ШС», 50 м
- Контроль линии на обрыв и КЗ
- Возможность различать срабатывание одного или двух извещателей
- Работа в адресной линии "ША"
- Электропитание/информационный обмен от адресной линии "ША"
- 2 исполнения для различных условий окружающей среды
Технические характеристики:
| Параметры | Значения | ||
|---|---|---|---|
| Вариант исполнения: | AMZ-NO-IP30 | AMZ-NO-IP54 | |
| Количество подключаемых шлейфов: | 1 | ||
| Количество адресов, занимаемых в адресном пространстве прибора: | 1 | ||
| Суммарный ток потребления подключаемых извещателей в дежурном режиме, не более: |
0,6 мА | ||
| Максимальная длина линии до последнего извещателя: | 50 м | ||
| Ток, потребляемый от адресного шлейфа, не более: В дежурном режиме При срабатывании извещателя |
3,2 мА 11 мА |
||
| Диапазон рабочих температур: | от -10 до +50 °С | от -40 до +60 °С | |
| Максимальная рабочая влажность: | 95% при 40 °С | 97% при 40 °С | |
| Степень защиты оболочки: | IP30 | IP54 | |

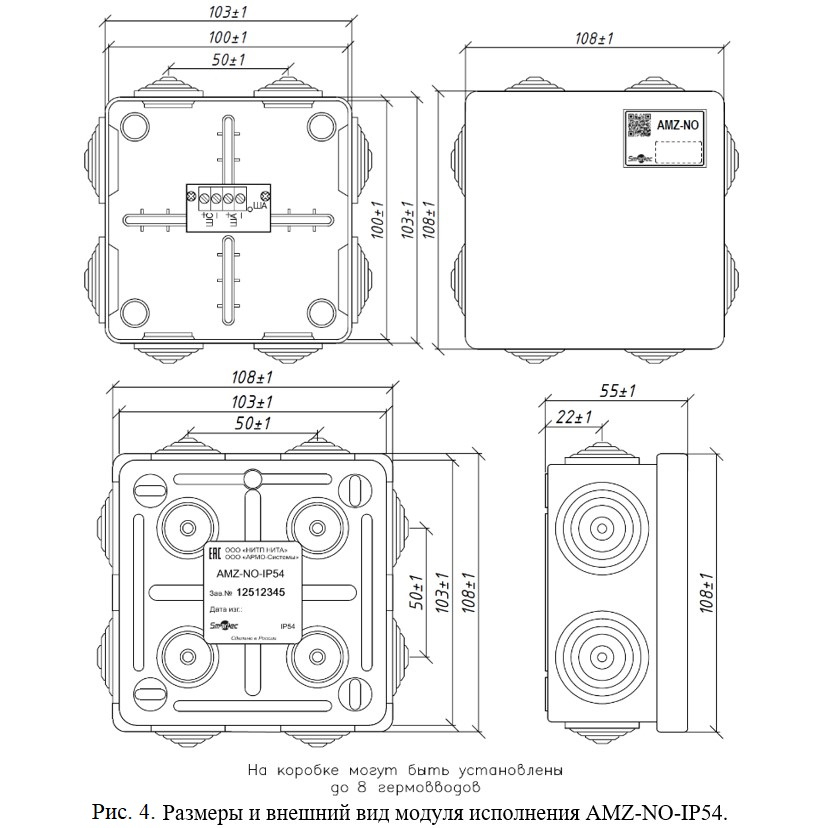

| Габариты, не более: | 71 х 47 х 31,5 мм | 109 х 109 х 56 мм | |
| Масса, не более: | 0,3 кг | 0,4 кг | |
| Конструктивное исполнение: | Пластиковый корпус | ||
| Сечение зажимаемого провода: | 0,12 - 2,5 кв. мм | ||
| Средний срок службы, не менее: | 10 лет | ||
