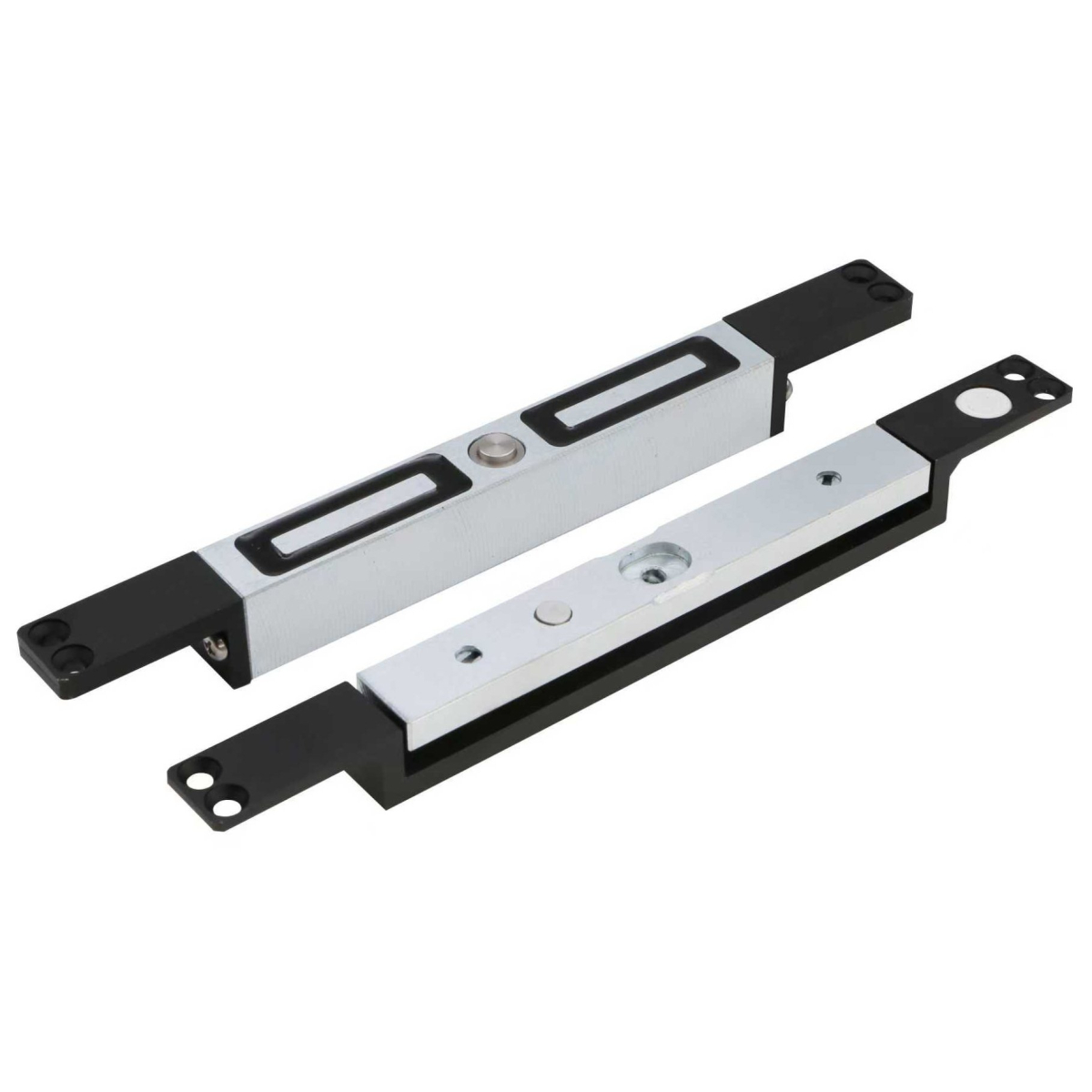

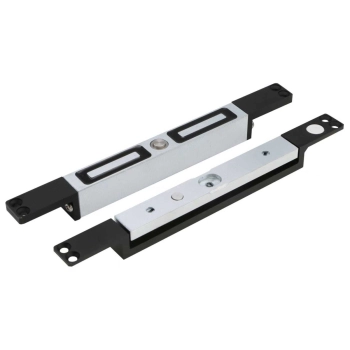

ST-EL805MD Сдвиговый узкий электромагнитный замок

Сдвиговый узкий электромагнитный замок, мониторинг двери, мониторинг положения якоря, внутреннее исполнение, 12/24 В (DC), усилие 800 кг

Smartec ST-EL805MD – это электромагнитный замок сдвигового типа, предназначенный для установки на правые/левые распашные двери и маятниковые створки под управлением СКУД. Модель имеет узкий корпус и устанавливается врезным способом, за счет чего не заметна для окружающих, а сдвиговый принцип электромагнитной фиксации позволяет сочетать скрытый монтаж с высоким удерживающим усилием до 800 кг. При помощи перемычек на выносной плате управления можно выбрать длительность задержки срабатывания замка после закрытия двери – на 0, 5, 10 или 15 секунд. Благодаря наличию датчика Холла и датчика положения двери обеспечивается полный контроль состояния точки доступа. Немаловажно, что конструкция замка предусматривает легкое преодоление остаточной намагниченности, а его устройство НО-типа позволяет монтировать сдвиговый замок ST-EL805MD на путях эвакуации.

Основные особенности:

• Сила удержания 800 кг
• Питание 12/24 В (DC)
• Настраиваемое время задержки срабатывания замка – 0, 5, 10, 15 с
• Конструкция для преодоления остаточной намагниченности
• Выход датчика для мониторинга положения двери
• Датчик Холла для мониторинга состояния замка
• Сдвиговый замок для распашных или маятниковых дверей

Мониторинг состояния точки доступа
Для мониторинга состояния замка модель ST-EL805MD оснащена датчиком Холла, который реагирует на магнитное поле, возникающее, когда дверь закрыта, а якорь притянут к телу замка. При попытках открытия двери, например, в случае взлома, усилие прижима якоря снижается и реле датчика Холла реагирует на это, тем самым позволяя предупредить всевозможные происшествия. Для централизованного мониторинга и управления сигналами тревоги данное реле можно подключить к внешней системе сигнализации. Наряду с контролем состояния замка, в ST-EL805MD предусмотрена возможность мониторинга положения двери. Так, этот сдвиговый замок снабжен датчиком положения двери, который определяет, находится ли створка двери в закрытом положении. Использование двойной системы контроля исключает ситуации, когда дверь не заперта, а система безопасности считает объект защищенным, либо когда дверь физически закрыта, но не примагничивается.

Преодоление остаточной намагниченности
Как и для других электромагнитных замков, для сдвиговой модели ST-EL805MD характерно наличие остаточной намагниченности после разблокировки, для преодоления которой при открывании двери требуется приложить определенное усилие. Ее величина определяется материалом якоря и магнитопровода замка, а также зависит от технологии обработки поверхностей и характеристик их покрытия. Для уменьшения влияния остаточной намагниченности данный сдвиговый замок Smartec снабжен пружинным механизмом, а его якорь имеет специальное цинковое покрытие. Благодаря этому открывание двери после разблокировки существенно облегчается, а влияние остаточной намагниченности становится практически незаметным.

Контроль двери со сдвиговым замком в СКУД
Электромагнитный замок ST-EL805MD рассчитан на запирание дверей в составе системы контроля доступа. Для этого его необходимо подключить к управляющему выходу контроллера СКУД. При проходе через дверь пользователь идентифицируется с помощью считывателя, подключенного к данному контроллеру, и при положительном результате проверки контроллер отправляет сигнал на замок и дверь разблокируется. С внутренней стороны двери может быть установлен второй считыватель либо кнопка выхода. Поскольку сдвиговый замок ST-EL805MD при отсутствии питания не удерживает дверь, фактически являясь устройством нормально-открытого типа, то он может устанавливаться на дверях, расположенных на путях эвакуации.

Технические характеристики:
