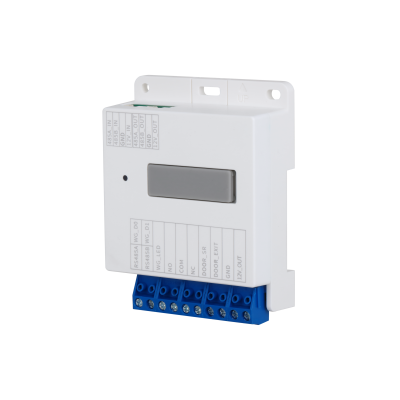

DHI-DEE111R Модуль расширения реле
- Производитель: Dahua
- Код товара: 516-224
Модуль расширения реле RS-485/Wiegand Переключение режимов RS-485 и Wiegand: Простое переключение между режимами RS-485 и Wiegand с помощью 1-битного DIP-переключателя (Положение справа = 0 RS-485, 1 Wiegand). Разблокировка нескольких дверей: Поддерживает подключение считывателей карт или устройств управления замками, обеспечивая контроль доступа к нескольким дверям. Выход питания: Предоставляет порт выхода 12 В / 500 мА для прямого питания внешних устройств, таких как считыватели карт и электрические замки. Возможность каскадного подключения: До 8 устройств могут быть подключены каскадно с использованием одного адаптера 12 В / 1 А (без нагрузки). Дальность передачи до 100 м при использовании отдельного блока питания (кабель RVV 0,5 мм ). Индикация состояния: Светодиодные индикаторы питания, состояния работы и состояния дверей. Упрощенное подключение: Централизованное подключение замков и периферии через модуль снижает сложность разводки на дверных станциях. Гибкая установка: Поддерживает крепление на DIN-рейку и настенный монтаж, подходит для шкафов слаботочных систем или серверных комнат.
Описание и функционал
Модуль расширения реле RS-485/Wiegand. Переключение режимов RS-485 и Wiegand: Простое переключение между режимами RS-485 и Wiegand с помощью 1-битного DIP-переключателя (Положение справа = 0 → RS-485, 1 → Wiegand). Разблокировка нескольких дверей: Поддерживает подключение считывателей карт или устройств управления замками, обеспечивая контроль доступа к нескольким дверям.
Индикация состояния: Светодиодные индикаторы питания, состояния работы и состояния дверей. Упрощенное подключение: Централизованное подключение замков и периферии через модуль снижает сложность разводки на дверных станциях. Гибкая установка: Поддерживает крепление на DIN-рейку и настенный монтаж, подходит для шкафов слаботочных систем или серверных комнат.
Технические характеристики
| Название характеристики | Значение |
|---|---|
| Материал корпуса | поликарбонат + АБС‑пластик (PC + ABS). |
| Порты RS‑485 | 1 порт для выхода, 1 порт для входа и 1 порт для расширения RS‑485 — его можно переключить в режим Wiegand с помощью 1‑битного переключателя. Если перевести 1‑битный переключатель справа в положение 0, включится режим RS‑485. |
| Wiegand | 1 порт, который можно переключить в режим RS‑485 с помощью 1‑битного переключателя. Если перевести 1‑битный переключатель справа в положение 1, включится режим Wiegand. |
| Выход питания | 1 порт (12 В, 500 мА). |
| Кнопка выхода | 1 канал. |
| Контроль состояния двери | 1 канал. |
| Управление замком | 1 канал. |
| Цвет покрытия | белый. |
| Питание | 12 В, 1 А. |
| Адаптер Питания | опционально. |
| Способ установки | накладной монтаж; монтаж на DIN‑рейку. |
| Сертификаты | CE EMC; CE LVD. |
| Габариты изделия — | 82,6 мм × 65,0 мм × 25 мм (3,25″ × 2,56″ × 0,98″). |
| Рабочая температура | от −30 °C до +60 °C (от −22 °F до +140 °F). |
| Рабочая Влажность | 10–90 % (относительная влажность), без конденсации. |
| Условия эксплуатации | для наружного применения. |
| Рабочая высота над уровнем моря | от 0 до 3 000 м (от 0 до 9 842,52 фута). |
| Потребляемая мощность | ≤ 0,4 Вт (в режиме ожидания), ≤ 1,0 Вт (в рабочем режиме, выход 12 В без нагрузки). |
| Масса брутто | 0,15 кг (0,33 фунта). |
| Температура хранения | от 0 °C до +40 °C (от +32 °F до +104 °F). |
| Влажность при хранении | 30–75 % (относительная влажность). |
| Единица измерения | 1 шт |
| Габариты | 82x65x25 мм |
| Масса изделия | 0.15 кг |
| Тип | Модуль |
| Выход питания — особенности | Предоставляет порт выхода 12 В / 500 мА для прямого питания внешних устройств, таких как считыватели карт и электрические замки. |
| Возможность каскадного подключения | До 8 устройств могут быть подключены каскадно с использованием одного адаптера 12 В / 1 А (без нагрузки). |
| Питание — особенности | Дальность передачи до 100 м при использовании отдельного блока питания (кабель RVV 0,5 мм²). |
