2. Какую видеокамеру поставить?

11 Апрель 2011

Книга опубликована на Мост Безопасности

Автор Владимир Потапов

Проедемся маленько по типам видеокамер. Почему-то очень много проектировщиков закладывают в проекты только цветные видеокамеры безо всякого разбору. На вопрос "А почему цветная, а не черно белая?" обычно отвечают: "Цветные камеры лучше!".

А вот и нет.

Цветные камеры информативней. А такое понятие как "лучше", ИМХО, стоит употреблять как можно реже. Потому что охранное телевидение - это один большой компромисс между ценой и качеством. Причем, в понятие "качество" я вкладываю не одну только разрешающую способность, а эффективность СВН в целом. Так вот высказываю свое мнение по дилемме "цвет/чб":

Цветные камеры нужно ставить только там, где цветность изображения необходима.

Например, торговые залы супермаркетов, аптек, торговых комплексов и т.д. Вот там цветность действительно нужна, иначе вероятный вор будет выглядеть как "человек в светло-серой куртке и темно-серых штанах". Сюда можно отнести еще склады ТМЦ, где цветность необходима.

А вот если мы говорим про уличное наблюдение, то лучше ставить ч/б камеры. Ч/б камеры имеют лучшую, по сравнению с цветными, светочувствительность и разрешающую способность. Лично я отдаю предпочтение ч/б камерам на Ex-View матрице. Это самые светочувствительные камеры, которые отлично видят в условиях крайне низкой освещенности.

Но в редких случаях цветные камеры на улице действительно нужны – на некоторых автопарковках. Для этих целей есть камеры "День/ночь". Такие камеры дают цветное изображение днем и черно-белое изображение ночью. Но и здесь есть подводные камни. Недорогие камеры "День/ночь" имеют светочувствительность не намного лучше, нежели цветные камеры, т.к. режим "ночь" включается в них отключением сигнала цветности, а это полумеры. Наиболее продвинутые камеры "день/ночь" имеют отсекаемый ИК-фильтр. Следует помнить, что для камеры "день/ночь" с механическим ИК-фильтром следует выбирать объектив с ИК-коррекцией, в противном случае при переключении режима "День/ночь" произойдет расфокусировка. Обычно эти объективы в своей маркировке имеют аббревиатуру IR. Например, объектив LV50500D не имеет ИК-коррекции, а объектив LV50500DIR имеет таковую.

Так вот если есть задача, наблюдать что-либо на улице в цвете, то самым оптимальным решением будет использование видеокамер "День/ночь" с механически отсекаемым ИК-фильтром. Днем все увидим в цвете, а ночью сохраним светочувствительность. Так же стоит отметить, что для камер "День/ночь" с механическим ИК-фильтром становится эффективной ИК-подсветка, которая неэффективна для обычных цветных камер.

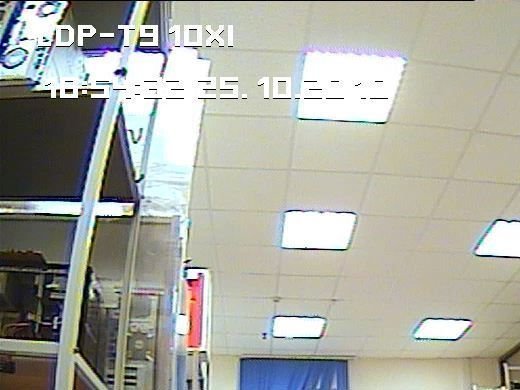

Рис. 7. Камера "День/Ночь" при хорошей освещенности

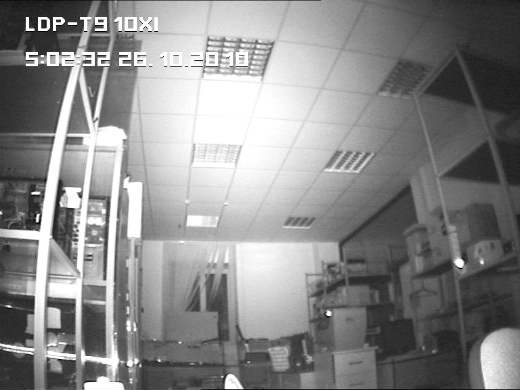

Рис. 8. Камера "День/Ночь" в абсолютной темноте. Включена ИК-подсветка на 18 диодов.

Также не стоит забывать про такой важный параметр как динамический диапазон. На него особенно следует обращать внимание, когда камера устанавливается напротив источников света. Например Face-control камера, установленная на входе в супермаркет. Важно также понимать, что динамический диапазон не зависит напрямую от стоимости камеры, как разрешение J. Если в описанной выше задаче будет стоять обычная цветная камера, то изображение будет как на рис. 9. Динамического диапазона не хватает, чтобы "показать" окно и стену, в то время, как на рис. 10 ситуация намного лучше. Видны границы окна, видно стену, видно лицо. К сожалению, под рукой не было камеры с сверхшироким динамическим диапазоном (WDR), поэтому и картинку с таких видеокамер предоставить не смогу.

Рис. 9. Обычная цветная видеокамера

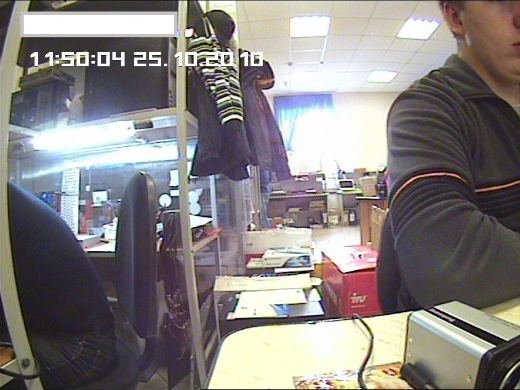

Рис. 10. Видеокамера с расширенным динамическим диапазоном. Стена не пересвечена, лицо видно

Итак. Поняли заказчика, определились с местом установки видеокамеры, выбрали тип видеокамеры. Теперь нужно к этой видеокамере прикрутить соответствующий объектив.
