5. Краткие сведения об антеннах

Для правильного выбора антенн для применения в конкретных условиях организации связи, важно разбираться в их свойствах, таких, как диаграмму направленности, поляризацию, направленность, коэффициент усиления, входной импеданс, полосу частот и т.д.

Коэффициент усиления - один из важнейших характеристик антенн. Часто название этого параметра приводит к ошибочному предположению, что антенны способны усиливать сигнал. На самом деле это не так — если мощность передатчика, к примеру, составляет 50 мВт, то какую бы антенну Вы ни установили, мощность передаваемого сигнала будет такой же. Дело в том, что все антенны подобного рода представляют собой пассивные устройства и брать энергию для усиления передаваемого сигнала им попросту неоткуда. Но что же тогда означает коэффициент усиления? Для того чтобы ответить на этот вопрос, прежде ознакомимся с такими важными понятиями, как идеальный изотропный излучатель и диаграмма направленности антенны.

Изотропный излучатель

Антенны излучают энергию в виде электромагнитных волн во всех направлениях. Однако эффективность передачи сигнала для различных направлений может быть неодинакова и характеризуется диаграммой направленности.

Для оценки эффективности передачи сигнала по различным направлениям введено понятие изотропного излучателя, или изотропной антенны.

В природе изотропных излучателей не существует. Каждая передающая антенна, даже самая простая, излучает энергию неравномерно — в каком-то направлении ее излучение максимально. Изотропный же излучатель рассматривается исключительно в качестве некоторого эталонного излучателя, с которым удобно сравнивать все остальные антенны.

Диаграмма направленности антенны

Направленные свойства антенн принято определять зависимостью напряженности излучаемого антенной поля от направления. Графическое представление этой зависимости называется диаграммой направленности антенны. Трехмерная диаграмма направленности изображается как поверхность, описываемая исходящим из начала координат радиус-вектором, длина которого в том или ином направлении пропорциональна энергии, излучаемой антенной в данном направлении. Кроме трехмерных диаграмм, часто рассматривают и двумерные, которые строятся для горизонтальной и вертикальной плоскостей.

При этом диаграмма направленности имеет вид замкнутой линии в полярной системе координат, построенной таким образом, чтобы расстояние от антенны (центр диаграммы) до любой точки диаграммы направленности было прямо пропорционально энергии, излучаемой антенной в данном направлении.

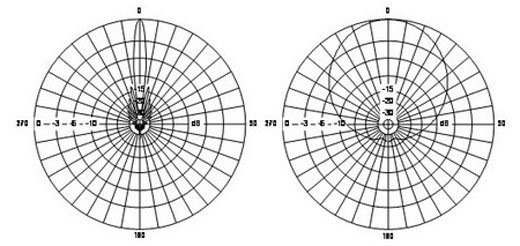

Пример диаграммы направленности в горизонтальной и вертикальной плоскости.

Для изотропной антенны, излучающей энергию одинаково по всем направлениям, диаграмма направленности представляет собой сферу, центр которой совпадает с положением изотропного излучателя, а горизонтальная и вертикальная диаграммы направленности изотропного излучателя имеют форму окружности.

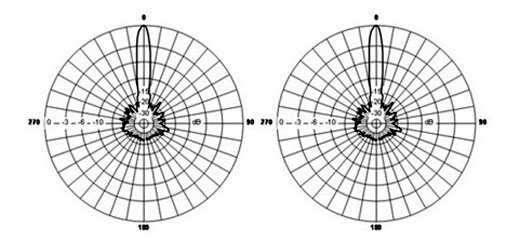

Для направленных антенн на диаграмме направленности можно выделить так называемые лепестки, то есть направления преимущественного излучения. Направление максимального излучения антенн называется главным направлением; соответствующий ему лепесток — главным; остальные лепестки — боковыми, а лепесток излучения в сторону, обратную главному направлению, называется задним лепестком диаграммы направленности антенны. Направления, в которых антенна не принимает и не излучает, называются нулями диаграммы направленности.

Диаграмму направленности также принято характеризовать шириной, под которой понимают угол, внутри которого коэффициент усиления уменьшается по отношению к максимальному не более чем на 3 дБ.

Практически всегда коэффициент усиления и ширина диаграммы взаимосвязаны: чем больше усиление, тем уже диаграмма, и наоборот.

Коэффициент усиления антенны

Коэффициент усиления антенны определяет, насколько децибел плотность потока энергии, излучаемого антенной в определенном направлении, больше плотности потока энергии, который был бы зафиксирован в случае использования изотропной антенны. Коэффициент усиления антенны измеряется в так называемых изотропных децибелах (дБи или dBi).

Так, если коэффициент усиления антенны в заданном направлении составляет 5 dBi, то это означает, что в этом направлении мощность излучения на 5 дБ (в 3,16 раза) больше, чем мощность излучения идеальной изотропной антенны. Естественно, увеличение мощности сигнала в одном направлении влечет за собой уменьшение мощности в других направлениях. Конечно, когда говорят, что коэффициент усиления антенны составляет 5 dBi, то имеется в виду направление, в котором достигается максимальная мощность излучения (главный лепесток диаграммы направленности).

Зная коэффициент усиления антенны и мощность передатчика, нетрудно рассчитать мощность сигнала в направлении главного лепестка диаграммы направленности. Так, при использовании беспроводной точкой доступа с мощностью передатчика 20 dBm (100 мВт) и направленной антенны с коэффициентом усиления 10 dBi мощность сигнала в направлении максимального усиления составит 20 dBm + 10 dBi = 30 dBm (1000 мВт), то есть в 10 раз больше, чем в случае применения изотропной антенны.

Поляризация

Электромагнитные волны, излучаемые антенной, могут по-разному распространяться в среде. Особенности распространения зависят от поляризации передающей антенны. Она может быть линейной или круговой.

Большинство антенн, используемых для беспроводной связи, являются антеннами с линейной поляризацией, горизонтальной или вертикальной. Первое означает, что вектор электрического поля лежит в вертикальной плоскости, второе - что в горизонтальной. Чаще применяется вертикальная поляризация, хотя в некоторых ситуациях антенны с горизонтальной поляризацией эффективнее.

Для линии связи, работающей в пределах прямой видимости, на обоих ее концах нужно использовать антенны с одинаковой поляризацией. Иногда, при изменении поляризации (т.е. при повороте антенны относительно крепления на 90°) можно улучшить качество связи, избавившись от некоторых помех.

Компромисс при выборе антенн

При выборе антенны помните, что многие ее параметры взаимосвязаны, поэтому, хотя оптимальным вариантом, казалось бы, была максимизация всех "положительных" характеристик антенны или минимизация всех "отрицательных", на практике такое оказывается невозможным. Например, если вы выберете антенну с очень широким главным лепестком, вам придется пожертвовать коэффициентом усиления; выбрав широкополосную антенну, вы можете обнаружить, что ее диаграмма направленности неоднородна. Поэтому важно определить, какие именно характеристики антенны важны для условий конкретного ее применения, и сделать соответствующий выбор.
