Бесконтактный контроль доступа с использованием GSM-модулей

06 Сентябрь 2019

Алексей Быстрицкий
Инженер отдела автоматических систем ГК DoorHan

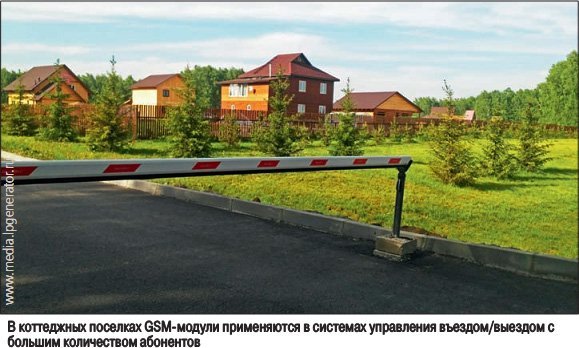

Наибольшая популярность GSM-модулей наблюдается в частном секторе, жилых комплексах и коттеджных поселках, где они применяются в системах управления въездом со значительным количеством абонентов.

Принцип работы

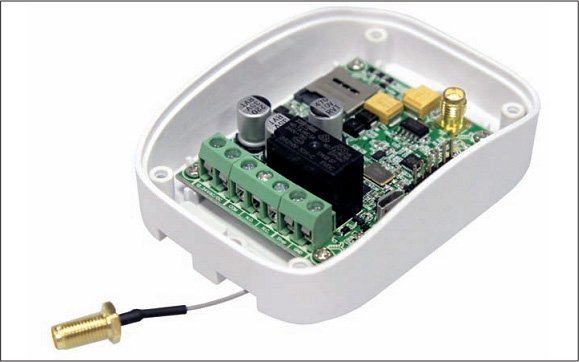

GSM-модуль – это приемник волн радиочастоты сотовых сетей, внутри которого установлена SIM-карта мобильного оператора, GSM-модем и производительный микроконтроллер. Последний осуществляет все действия по приему и выработке сигналов. В память GSM-модуля при помощи специального программного обеспечения или SMS-команд записываются номера телефонов, на которые устройство будет реагировать, а также параметры сигнала включения исполнительных приборов, к которым оно подключено (приводы ворот, рольставен и т.д.). Количество ячеек памяти для записи номеров пользователей в устройствах различных производителей отличается, но в среднем составляет около 1 тыс. абонентов.

Блок управления GSM-модулем можно настроить с помощью команд по SMS, а также в программе на компьютере, подключив модуль к USB-порту и установив специальный софт.

Сценарии действия

Во время вызова от пользователя сигнал поступает через GSM-модем на контроллер, который сверяет номер входящего абонента с номерами в его базе данных. Если такой номер в базе записан, то контроллер подает управляющую команду, например на поднятие стрелы шлагбаума, после чего сбрасывает входящий вызов от абонента. В случае если такого номера в базе данных нет, контроллер сбрасывает вызов и никаких действий не производит. Аналогичным образом контроллер действует на другие системы, к которым он подключен.

Оплата услуг сотовой связи

При звонке на модем соединение с абонентом не осуществляется либо устанавливается всего на несколько секунд, что позволяет избежать необходимости оплаты услуг сотовой связи. При этом следует помнить, что оператор через определенное время может заблокировать SIM-карту, с которой не списываются средства. В этом случае можно порекомендовать использовать тарифы, предназначенные именно для умных устройств, или раз в несколько месяцев списывать минимальную сумму с номера SIM-карты любым другим способом (СМС, звонки, тариф с минимальной абонентской платой).

Экономические преимущества

Удобство от подключения GSM-модуля заключается не просто в возможности дистанционного управления автоматическими системами. Отсутствие привязанности к месту, где установлена автоматическая система, позволяет подавать команды и производить настройки из любой точки мира, где есть сотовая связь.

При установке модуля нет необходимости в приобретении таких вспомогательных устройств, как пульты, прокси-карты и брелоки, это экономит средства и особенно важно при большом количестве пользователей.

С помощью GSM-модуля можно значительно расширить число пользователей автоматической системы независимо от памяти приемника автоматики.

Так как это беспроводное радиочастотное решение, для подключения модуля не нужно протягивать управляющие кабели, что существенно его упрощает.

При установке GSM-модуля следует учитывать зоны покрытия и качество сотовой связи: еще не везде есть хороший сигнал GSM, в некоторых районах он вовсе отсутствует или может быть заглушен

Особенности эксплуатации

Для осуществления вызова телефон пользователя должен быть заряжен и иметь положительный баланс. При установке GSM-модуля следует учитывать зоны покрытия и качество сотовой связи: еще не везде есть хороший сигнал GSM, в некоторых районах он вовсе отсутствует или может быть заглушен, и этот фактор важно учитывать при установке модуля для работы сигнализации.

Для легкости установки на любую систему рекомендуется выбрать модуль с возможностью подачи как переменного, так и постоянного питающего напряжения

Факторы выбора

При выборе GSM-модуля нужно принимать во внимание следующие условия:

диапазон температур окружающей среды, в котором предстоит работать модулю. Многие иностранные образцы не предназначены для использования в климатических условиях нашей страны;
место установки. Чтобы под установку модуля точно хватило свободного пространства, лучше выбирать компактные модели, которые можно монтировать непосредственно в управляемое устройство;
возможность подключения к модулю дополнительных устройств, например датчиков движения или видеокамеры для GSM-сигнализации. Но при этом нет смысла переплачивать за функционал, если использоваться он не будет;
интерфейс программы должен быть понятен и удобен для рядового пользователя;
возможность выгрузки и сохранения списка номеров для их редактирования на компьютере;
для легкости установки на любую систему рекомендуется выбрать модуль с возможностью подачи как переменного, так и постоянного питающего напряжения.

Отдельными производителями уже запланирован выход новых версий устройств, в в памяти контроллера которых будет увеличено максимальное количество прописываемых пользователей до 3,5 тыс. номеров, расширен диапазон рабочих температур от -40 до +55 °С и доработан программный софт

Возможности современных GSM-модулей

Учитывая большинство перечисленных выше факторов, производители выпускают на российский рынок новые GSM-модули с характеристиками, которые удовлетворяют всем требованиям клиентов, а именно:

современные GSM-модули могут программироваться на всех версиях операционной системы Windows, начиная с Х Р. Программы настройки интуитивно понятны, интерфейс – с подсказками и всплывающими окнами на ярлыках управления;

Cовременные GSM-модули могут программироваться на всех версиях операционной системы Windows, начиная с ХР. Программы настройки интуитивно понятны, интерфейс – с подсказками и всплывающими окнами на ярлыках управления

возможность альтернативной настройки при помощи телефона путем СМС-команд;
возможность подачи напряжения питания через USB-разъем, что очень удобно при программировании в офисе или на объекте – никаких дополнительных устройств для питания модуля не нужно;
сохранение номеров телефонов в текстовом формате позволяет редактировать их в любом текстовом редакторе;
широкий выбор питающего напряжения при работе как постоянного, так и переменного тока (от 12 до 35 В);

Полный комплект поставки включает в себя все необходимое для установки и настройки устройства (блок управления, выносную антенну, кабель подключения к компьютеру, программное обеспечение, драйверы на Flash-накопителе и инструкцию по настройке и подключению)

компактные размеры корпуса позволяют устанавливать GSM-модули почти в любую автоматическую систему;
полный комплект поставки включает в себя все необходимое для установки и настройки устройства (блок управления, выносную антенну, кабель подключения к компьютеру, программное обеспечение, драйверы на Flash-накопителе и инструкцию по настройке и подключению);
отключение работы реле по внешнему сигналу;
логика работы по принципу "включить/выключить" при установке времени включения реле, равном 0 с. Данная логика больше подходит для систем освещения, отопления, сигнализации и охраны;
максимальное количество прописываемых пользователей в память контроллера – 1 тыс. номеров;
широкий диапазон рабочих температур: от -20 до +40 °С.

Опубликовано: Журнал "Системы безопасности" #5, 2018
