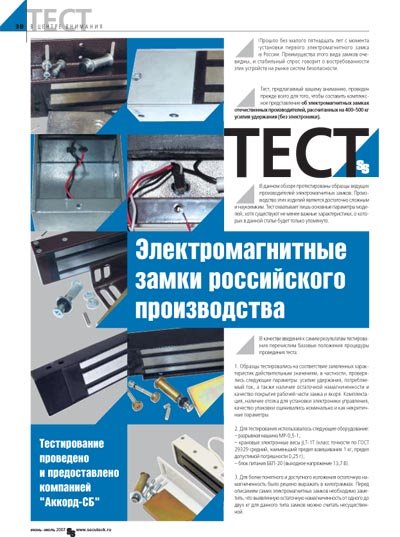

ТЕСТ: Электромагнитные замки российского производства

Прошло без малого пятнадцать лет с момента установки первого электромагнитного замка в России. Преимущества этого вида замков очевидны, и стабильный спрос говорит о востребованности этих устройств на рынке систем безопасности.

Тест, предлагаемый вашему вниманию, проведен прежде всего для того, чтобы составить комплексное представление об электромагнитных замках отечественных производителей, рассчитанных на 400-500 кг усилия удержания (без электроники).

В данном обзоре протестированы образцы ведущих производителей электромагнитных замков. Производство этих изделий является достаточно сложным и наукоемким. Тест охватывает лишь основные параметры моделей, хотя существуют не менее важные характеристики, о которых в данной статье будет только упомянуто.

"В качестве введения к самим результатам тестирования перечислим базовые положения процедуры проведения теста:

1. Образцы тестировались на соответствие заявленных характеристик действительным значениям, в частности, проверялись следующие параметры: усилие удержания, потребляемый ток, а также наличие остаточной намагниченности и качество покрытия рабочей части замка и якоря. Комплектация, наличие отсека для установки электроники управления, качество упаковки оценивались номинально и как некритичные параметры.

2. Для тестирования использовалось следующее оборудование:
разрывная машина МР-0,5-1;
крановые электронные весы jLT-1T (класс точности по ГОСТ 29329 средний, наименьший предел взвешивания 1 кг, предел допустимой погрешности 0,25 г);
блок питания ББП-20 (выходное напряжение 13,7 В).

3. Для более понятного и доступного изложения остаточную намагниченность было решено выражать в килограммах. Перед описанием самих электромагнитных замков необходимо заметить, что выявленную остаточную намагниченность от одного до двух кг для данного типа замков можно считать несущественной.

М2-400

Замок выполнен из алюминиевого профиля. В качестве антикоррозийного покрытия рабочей поверхности замка используется лак, якорь никелирован.

Особенности: встроенные винты крепления, отсек электроники, предназначенный для установки контроллера Z-5R, и предустановленный трехвыводной светодиод. К преимуществам этого замка можно отнести небольшие габариты и герметично встроенный контур размагничивания и искрогашения (залит компаундом).

Информация о назначении предустановленного трехвыводного све-тодиода была найдена на сайте производителя. Так как светодиод подключается к контроллеру Z-5R, то схему подключения следует искать в инструкции по эксплуатации данного контроллера. Кроме того, нигде не указано, каким образом устанавливать контроллер в отсек электроники. Нужно учесть, что устанавливаемый контроллер необходимо сначала запрограммировать (перемычками), прежде чем устанавливать в отсек, так как последующее обслуживание будет затруднено из-за малых размеров отсека. Имеющаяся модификация М1-400 отличается от М2-400 отсутствием отсека. Для крепления М1-400 также используется уголок. Заявленные цветовые исполнения: белый, коричневый и серый.

Параметр

Заявлено Измерено

Усилие удержания, кг

400

360

Остаточная намагниченность, кг

0

2

Потребляемый ток, А

0,4

0,33

Габариты корпуса, мм

190х55х35

Га бариты якоря, мм

126х53х12

Отсек электроники, мм

20х48х2

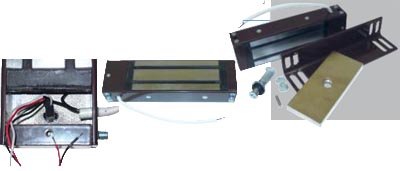

TKL-500
Данный замок выполнен из алюминиевого сплава литьем. На вид это добротно и аккуратно сделанное изделие. В качестве антикоррозийного покрытия используется лак как на рабочей поверхности замка, так и на якоре.
Преимущества: достаточно просторный отсек электроники позволяет установить и обслуживать практически любой контроллер управления из представленных для таких целей на рынке систем безопасности.

Параметр

Заявлено Измерено

Усилие удержания, кг

480

480

Остаточная намагниченность, кг

0

3

Потребляемый ток, А

0,7

0,62

Габариты корпуса, мм

285х80х50

287х65х41

Га бариты якоря, мм

175х59х12

Отсек электроники, мм

50х59х31

Цвета исполнения: серый и коричневый. Замок поставляется с уголком.

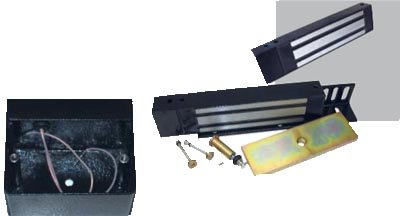

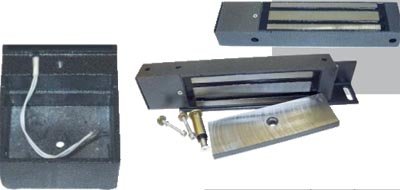

Proel ML-45
Этот замок выполнен из тонкой (1 мм) штампованной стали с последующей сваркой. При 13,7 В электронные весы показали 390 кг усилия удержания, что можно считать соответствующим заявленным параметрам.
Остаточная намагниченность 1,5 кг. Покрытие рабочей части электромагнита отсутствует, зато якорь оцинкован (с оксидированием). Крышка отсека электроники крепится двумя винтами М 2,5х10, что при монтаже может вызывать затруднения.

Параметр

Заявлено Измерено

Усилие удержания, кг

400

390

Остаточная намагниченность, кг

0

1,5

Потребляемый ток, А

0,85

0,51

Габариты корпуса, мм

270х63х37

Га бариты якоря, мм

184х59х11

Отсек электроники, мм

58х37х33

Цвета исполнения: серый, черный и медный. Под заказ возможны другие цветовые решения. Замок поставляется с уголком.

VIZIT-ML-400-50

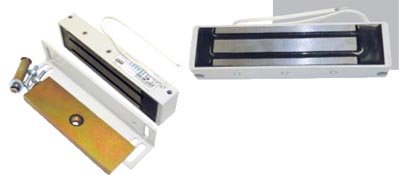

Замок имеет приятный и аккуратный внешний вид. Корпус выполнен литьем из алюминиевого сплава. Рабочая поверхность замка покрытия не имеет, якорь оцинкован. Усилие удержания соответствует заявленному. Благодаря герметично встроенному контуру размагничивания остаточная намагниченность отсутствует. Для тестирования была предоставлена модель без отсека электроники, хотя (по информации на сайте) существует модель ML-400S с данным отсеком.
Цвет замка светло-серый, другие цветовые решения не заявлены.

Параметр

Заявлено

Измерено

Усилие удержания, кг

400 (±60)

390

Остаточная намагниченность, кг

0

0,5

Потребляемый ток, А

0,6

0,54

Габариты корпуса, мм

230х57х38

Га бариты якоря, мм

168х55х12

Отсек электроники, мм



Цвет замка светло-серый, другие цветовые решения не заявлены.

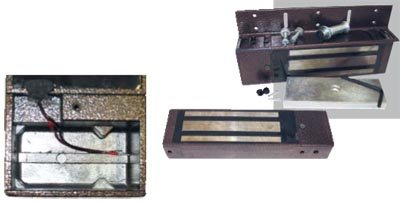

AccordTecMl-194К

Корпус замка выполнен литьем из алюминиевого сплава.
Это самый большой электромагнитный замок среди предоставленных на тестирование. Такие размеры вполне обоснованы, так как усилие удержания заявлено в 500 кг. Как показал тест, этот параметр соответствует действительности. При отсутствии встроенной схемы размагничивания остаточная намагниченность равна 2 кг. Рабочие поверхности оцинкованы. В комплекте помимо необходимых элементов крепежа прилагается шестигранный ключ. В якорь устанавливаются два фиксатора. Цвет "медный антик". Поставляется с уголком, заявлена возможная комплектация крепежной планкой. Кроме того, крепежная планка может поставляться отдельно.

Параметр

Заявлено Измерено

Усилие удержания, кг

500

500

Остаточная намагниченность, кг

0

2

Потребляемый ток, А

0,64

0,58

Габариты корпуса, мм

267х70х45

Га бариты якоря, мм

163х60х15

Отсек электроники, мм

37х67х39

Посадочные места отсека электроники предназначены для контроллеров серии ML-194.xx или аналогичных по конструктивному исполнению.

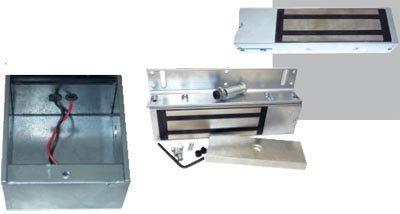

AccordTecMl-395

Внешним видом данный образец очень похож на ML-194K.
Замок выполнен из алюминиевого профиля Как и у ML-194К, усилие удержания этого замка, заявленное в 500 кг, при тестировании показало 490 кг. Остаточная намагниченность 1 кг. Покрытие рабочей части замка - никель, якорь оцинкован. Покрытие самого корпуса замка - порошковая краска "металлик".
В комплекте с ML-395 (как и с ML-194К) помимо необходимых элементов крепежа прилагается шестигранный ключ. В якорь устанавливаются два фиксатора.
Достаточно большой отсек электроники позволяет кроме предусмотренных специально для этого изделия контроллеров ML-395.хх установить контроллеры больших габаритов.


Таблица. Сравнение параметров электромагнитных замков с заявленным усилием удержания от 400 до 500 кг

Изготовитель НЭМИ "Олирс" ЗАО "Техком" ООО "Проэл" ООО "Дикси" ООО "Аккорд-2001" ООО "Аккорд-2001"
Модель М2-400 ТКL-500 Prool ML-45 VIZIT ML-400-50

Accord Toc
ML-194 (б/э)

Accord Toc
ML-395 (б/э)

Усилие удержания, кг. 360 480 390 390 500 490
Встроенный контур размагничивания Есть Нет Нет Есть Нет Нет
Остаточная намагничимость, кг 2 3 1,5 0,5 2 1
Технологическое исполнение Сборка Литье Штамповка, сварка Литье Литье Сборка
Материал корпуса Алюминиевый профиль Алюминиевый сплав Сталь (1 мм) Алюминиевый сплав Алюминиевый сплав Алюминиевый профиль
Покрытие корпуса (цвет) Порошковая краска Порошковая краска Порошковая краска Порошковая краска Порошковая краска ("медный литик") Порошковая краска ("металикс")
Цветовые исполнения Есть Есть Есть Нет Нет Нет
Покрытие рабочей части замка Лак Лак Нет Нет Цинк белый Никель
Покрытие якоря Никель Лак Цинк с оксидированием Цинк с оксидированием Цинк белый Цинк белый
Напряжение питания, постоянное, В 12 12 12-15 9-15 12-14 12-14
Потребляемый ток, А 0,33 0,52 0,51 0,54 0,58 0,57
Габариты корпуса, мм 190х55х35 287х65х41 272х63х37 228х55х35 267х70х45 267х70х43
Отсек электронники, мм² 20х48х29 50х59х31 58х37х33 - 37х67х39 52хх63х36
Диапазон рабочих температур, °С -40...+50 -40...+50 -30...+50 -40...+45 -30...+50 -30...+50
Масса комплекта, кг. 2,7 5,3 5,3 3,9 5,6 5,5
Розничная цена, руб. 800 980 800,01 1110 1148 1092


Особое внимание хотим обратить на то, что протестированные электромагнитные замки относятся к типу устройств, работающих в сложных условиях. Если замок установлен на входной двери, то он подвергается всевозможным агрессивным факторам, таким как повышенная влажность, перепады температур за сутки, разница температуры внутри помещения и снаружи, которая может достигать в зимний период десятков градусов, а также постоянное механическое воздействие. Вследствие этого при выборе нужно учитывать тип покрытия как рабочей поверхности электромагнита, так и якоря. При лакировании поверхностей срок службы замка значительно уменьшается, так как вышеуказанные воздействия не позволят продержаться достаточно долго такому покрытию. А при утере либо повреждении лака резко повышается вероятность появления коррозийного слоя на рабочих поверхностях и, как следствие, уменьшение усилия удержания. Лакирование позволяет существенно сэкономить на цене изделия, но при этом сохранение заявленных производителем параметров на продолжительный период ставится под вопрос. Оцинкова-ние же рабочих поверхностей гарантирует работоспособность электромагнитного замка на очень длительный срок. Никелирование позволяет еще больше увеличить срок службы рабочих поверхностей, но это значительно сказывается на цене изделия. При наличии покрытия из цинка и никеля влияние вышеперечисленных агрессивных и разрушающих факторов сводится к минимуму, что позволяет пользователю быть уверенным в сохранении первоначальных характеристик и существенно увеличивает срок службы электромагнитного замка

Заключение
При тестировании все замки показали свою работоспособность и почти у всех усилие удержания либо совпадает с заявленным значением, либо попадает в заявленный диапазон. При выборе электромагнитного замка покупатель должен оценить условия эксплуатации, так как каждый из протестированных замков занимает свое место на рынке. Например, так же как нецелесообразно устанавливать ML-194K на офисные двери, было бы неверно устанавливать замок с меньшим усилием удержания на выходы с тяжелыми металлическими дверьми. Кроме того, не во всех замках могут быть размещены контроллеры управления. И это тоже немаловажный фактор, так как не всегда электромагнитные замки используются в домофонных системах доступа, они могут применяться как самостоятельное запирающее устройство в системе, состоящей (помимо замка) из блока питания, считывателя/кнопки выхода и контроллера управления.
