Фантомное питание удаленных видеокамер. Выход из сложной ситуации

03 Август 2012

Совместный проект компании "БайтЭрг" и НПО "Защита информации", в котором используется технология фантомного питания видеокамер, активно развивается уже более 10 лет. Рассмотрим, какие новые возможности получают при этом пользователи

При построении разветвленных систем видеонаблюдения, особенно для периметров большой протяженности, приходится решать несколько сложных задач:

как доставить видеосигнал высокого качества на расстояние 500, 1000, 2000 м;
как обеспечить питание видеокамеры на такой дистанции;
кабели часто идут воздушным путем - высока вероятность внешних наводок, вплоть до выхода оборудования из строя - потребуются приборы защиты.

Традиционный способ

1, Передача видеосигнала
а) Коаксиальный кабель.

Преимущества:

относительно малое затухание видеосигнала;
устройства коррекции видеосигнала;
устройства защиты оборудования Недостатки:
слабая защищенность от внешних электромагнитных помех;
высокая цена;
громоздкость, вследствие чего неудобство монтажа

б) Кабель типа "витая пара".

Преимущества:

высокая защищенность от внешних электромагнитных помех, особенно при использовании экранированных кабелей;
доступность многопарного кабеля и возможность передачи по нему нескольких видеосигналов;
устройства коррекции видеосигнала;
устройства защиты оборудования

Недостатки:

более высокое затухание видеосигнала;
необходимость использования симметрирующих устройств.

2, Обеспечение питания

а) Питание от преобразователей, расположенных у видеорегистратора.

Преимущества:

питание "из одной точки" и, следовательно, отсутствие наводок из-за разности фаз, отсутствие наводок от "блуждающих токов";
контроль источника питания.

Недостатки:

на больших дистанциях требуется кабель большого сечения;
высокая стоимость кабеля;
громоздкость кабеля, из-за чего неудобство монтажа

б) Питание также "с поста охраны", но высоким напряжением, преобразователи располагаются у видеокамер.

Преимущества:

питание "из одной точки" и, следовательно, отсутствие наводок из-за разности фаз, отсутствие наводок от "блуждающих токов";
контроль питания;
требуются провода меньшего сечения.

Недостатки:

используется опасное для жизни высокое напряжение, которое не везде допускается;
требуются более дорогие блоки питания уличного исполнения;
силовой кабель необходимо прокладывать на расстоянии от сигнального - усложняется монтаж.

в) Питание "по месту".

Преимущество - не требуется магистральный провод питания

Недостатки:

нет контроля питания, что не всегда возможно;
вероятность образования наводок из-за разности фаз, от "блуждающих токов";
используется опасное для жизни высокое напряжение, что не всегда допускается;
требуются более дорогие блоки питания уличного исполнения.

В каждом конкретном случае необходимы расчеты и подбор кабеля и дополнительного оборудования

Технология фантомного питания

Более 10 лет существует и активно развивается совместный проект компании "БайтЭрг" и НПО "Защита информации", в котором используется технология фантомного питания видеокамер.

Питание и сигнал одновременно передаются по одному сигнальному проводу. Специализированные видеокамеры "БайтЭрг" имеют в составе передатчик, осуществляющий прием и преобразование питания, что защищает от импульсных наводок. Из уличной видеокамеры выходит герметично заделанный кабель, который необходимо соединить с магистральным кабелем. Все водном корпусе, монтаж упрощен.

У видеорегистратора устанавливается специализированный приемник, который обеспечивает: питание видеокамеры, коррекцию видеосигнала, защиту от импульсных наводок - и все это также в одном корпусе, монтаж простой Благодаря комплекту осуществляется передача питания и видеосигнала высокого качества на дистанции широкого диапазона. Достигнута универсальность использования, упрощен подбор оборудования.

Исключены многие проблемы, с которыми можно столкнуться при подключении удаленных видеокамер традиционным способом.

Видеокамеры серии "Т" - кабель типа "витая пара"

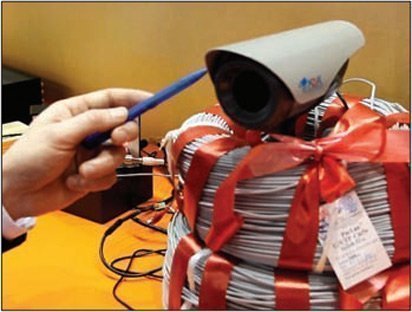

Весной 2012 г. на 18-й Международной выставке MIPS-201 2 компания "БайтЭрг" представила собственную разработку фантомного питания с использованием кабелей типа "витая пара". Это уникальное решение, позволяющее передать видеосигнал высокого качества и питание на видеокамеру, удаленную на 500, 1000 и даже 2000 м.

Подобные изделия выпускаются с индексом "Т" и предлагаются в нескольких модификациях: уличные видеокамеры с внешней настройкой вариофокального объектива серии МВК-81 Т, бюджетные уличные видеокамеры МВК-16 Т, антивандальные уличные видеокамеры МВК-09 Т и купольные видеокамеры для помещений МВК-291 Приемники разрабатываются в 1-, 4- и 16-канальной версии, различаются рабочей дистанцией: до 500 м - бюджетная серия, до 1000 м - серия pro и до 2000 м - магистральные приборы.

Принципиальные отличия МВК Т от аналогов заключаются в следующем

автоматическая коррекция как электропитания, так и приходящего видеосигнала;
значительно увеличенные рабочие дистанции для кабеля типа "витая пара" сечением 0,5 кв. мм;
меньшая восприимчивость к внешним электромагнитным наводкам;
улучшенная схема грозозащиты;
автоматическое восстановление системы после многократных аварийных коротких замыканий на линий связи;
передача по многопарному кабелю нескольких сигналов без взаимного влияния;
возможность применения экранированного кабеля в условиях сложной электромагнитной обстановки.

Оборудование на основе технологии фантомного питания доказало свою жизнеспособность и востребованность. Удалось создать универсальный "инструмент" - удобный, надежный, доступный по цене. Проект продолжает активно развиваться. В ближайшем будущем будет налажено серийное производство новых изделий.

Опубликовано: Журнал "Системы безопасности" #3, 2012
