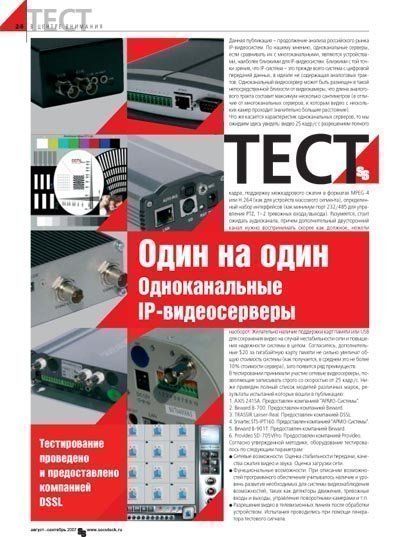

ТЕСТ Одноканальные IP-видеосерверы

30 Июль 2007

Данная публикация - продолжение анализа российского рынка IP-видеосистем. По нашему мнению, одноканальные серверы, если сравнивать их с многоканальными, являются устройствами, наиболее близкими для IP-видеосистем. Близкими с той точки зрения, что IP-система - это прежде всего система с цифровой передачей данных, в идеале не содержащая аналоговых трактов. Одноканальный видеосервер может быть размещен в такой непосредственной близости от видеокамеры, что длина аналогового тракта составит максимум несколько сантиметров (в отличие от многоканальных серверов, к которым видео с нескольких камер проходит значительно большее расстояние) Что же касается характеристик одноканальных серверов, то мы ожидаем здесь увидеть: видео 25 кадр/с с разрешением полного кадра, поддержку межкадрового сжатия в форматах MPEG-4 или Н.264 (как для устройств массового сегмента), определенный набор интерфейсов (как минимум порт 232/485 для управления PTZ, 1-2 тревожных входа/выхода). Разумеется, стоит ожидать аудиоканала, причем дополнительный двусторонний канал нужно воспринимать скорее как должное, нежели наоборот. Желательно наличие поддержки карт памяти или USB для сохранения видео на случай нестабильности сети и повышения надежности системы в целом. Согласитесь, дополнительные $20 за гигабайтную карту памяти не сильно увеличат общую стоимость системы (как получается, в среднем это не более 10% стоимости сервера), зато появится ряд преимуществ. В тестировании принимали участие сетевые видеосерверы, позволяющие записывать строго со скоростью от 25 кадр/с. Ниже приведен полный список моделей различных марок, результаты испытаний которых вошли в публикацию:
1. AXIS 241SA.
2. Beward B-700.
3. TRASSIR Lanser-Real.
4. Smartec STS-IPT160.
5. Beward B-901T.
6. Provideo SD-705VPro.
Согласно утвержденной методике, оборудование тестировалось по следующим параметрам
• Сетевые возможности. Оценка стабильности передачи, качества сжатия видео и звука. Оценка загрузки сети
• Функциональные возможности. При описании возможностей программного обеспечения учитывалось наличие и уровень развития необходимых для системы видеонаблюдения возможностей, таких как детекторы движения, тревожные входы и выходы, управление поворотными камерами и т.п.
• Разрешение видео в телевизионных линиях после обработки устройством. Испытания проводились при помощи генератора тестового сигнала.

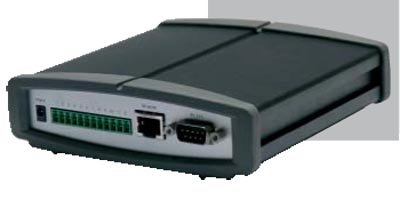

AXIS 241SA

Комплектация:
• IP-видеосервер;
• блок питания;
• инструкция на пяти языках (кроме русского);
• лицензионное соглашение;
• 2 диска с ПО;
• клеммник для подключения тревожных входов;
• уголки и винты для крепления устройства на стену.

Возможности устройства:
• сквозной выход для подключения аналогового монитора;
• двусторонняя аудиосвязь;
• встроенный Web-сервер;
• сжатие MJPEG/MPEG;
• доступ: MJPEG - до 20 пользователей, MPEG-4 -неограниченно (Multicast);
• 4 тревожных входа, 4 релейных выхода;
• поддержка протоколов: TCP/IP, HTTP, FTP, SMTP, NTP, DHTP, ARP, BOOTP, HTTPS;
• поддержка UPnP, AXIS Dynamic D;
• ETRAX LX (32-разрядный RISC), ОЗУ 64 Мб, кольцевой видеобуфер 9 Мб, флэш-память 8 Мб;
• RS-485 (управление телеметрией);
• Watch Dog

Возможности ПО (в комплекте CameraExplorer):
одновременное подключение до четырех устройств, кратковременная запись.

Особенности: самое лучшее качество изображения из всех представленных устройств, высокая цена.

Все это за 455 евро.

Beward B-700

Комплектация:
• IP-видеосервер;
• переходник с клеммами для подключения тревожных входов/выходов;
• диск с ПО.
Для перевода программного обеспечения на русский язык необходимо заменить специальный файл.
Установленный IP-адрес нигде не написан, но есть утилита для поиска поддерживаемых устройств.

Возможности видеосервера:
• 4 тревожных входа, 2 выхода;
• встроенный Web-сервер;
• детектор движения 22x19 зон, чувствительность 1-100;
• поддержка протоколов: TCP, UDP, IP, HTTP, FTP, SMTP, DHCP, DNS,ARP, ICMP, POP3, NTP, Psec, UpnP, RTP, RTCP;
• RS-485 (управление телеметрией);
• поддерживает мультикаст (Мulticast).

Возможности ПО (в комплекте):
• запись по расписанию, по детекции, постоянная запись (циклическая);
• предзапись 10 с;
• планы (на дополнительном мониторе);
• многоуровневая система доступа (до 10 пользователей);
• поддерживаются платы-декодеры видео;
• возможность подключения до 36 камер;
• отправка сообщений по электронной почте.

Особенности: камера показывает только при цветности монитора 16 бит; сильно загружает процессор ("Атлон 1800" + ПО грузит на 100%, при использовании Web-интерфейса - на 80%), что, по всей видимости, является следствием использования кодека H.264.

Все это за $217.

Smartec STS-IPT160

Комплектация:
• IP-видеосервер;
• блок питания;
• клеммники для подключения RS-485/422/232;
• 2 диска с ПО и инструкциями

Печатной инструкции нет. Электронная версия инструкции на русском языке предоставляется при покупке.

Возможности сервера:
• сквозной выход для подключения аналогового монитора;
• встроенный Web-сервер;
• поддержка протоколов: TCP, UDP, IP, HTTP, DHCP, PPPoE, RTP, RTSP; поддержка QoS;
• RS-485/422/232 (управление телеметрией);
• детектор движения 3 зоны, чувствительность 0-100; настройка индивидуальных реакций на каждую зону;
• 2 тревожных входа и 2 выхода.

Возможности ПО:
• запись по расписанию, по детекции, постоянная запись (циклическая);
• предзапись до 30 с;
• дозапись до 300 с;
• трехуровневая система доступа;
• возможность подключения до 16 камер/серверов (до 64 камер/серверов с новым ПО)

Особенности: сильно нагревается, однако это не оказывает негативного влияния на работоспособность.

Все это за $485.

Beward B-901T

Комплектация:
• IP-видеосервер;
• блок питания;
• диск с ПО;
• сетевой кабель;
• инструкция на английском и китайском языках;
• клеммы для подключения тревожных входов/выходов;
• резисторы для подключения датчиков.

Возможности сервера:
• процессор HITACHI-EQUATOR DSP;
• ОЗУ 64 Мб, Flash 4Mb;
• сжатие H.264;
• встроенный Web-сервер;
• WatchDog;
• поддержка протоколов PSTN, ISDN, ADSL, LAN, MAN, WAN;
• поддержка Multicast;
• RS-485 (управление телеметрией);
• максимальное количество пользователей для одновременного доступа - 10.

Возможности ПО (в комплекте):
• запись по расписанию, по детекции, постоянная запись (циклическая);
• планы;
• многоуровневая система доступа (до 10 пользователей);
• поддерживаются платы-декодеры видео;
• возможность подключения до 36 камер;
• отправка сообщений по электронной почте;
• предзапись 5-60 с, дозапись 1-3600 с.

Особенности: даже при полном кадре низкое вертикальное разрешение.

Розничная цена $402.

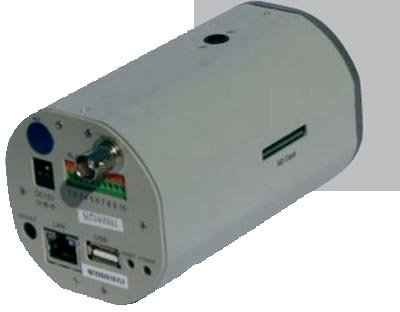

Provideo SD-705VPro

Комплектация:
образец получен без какой-либо комплектации.

Возможности сервера:
• поддержка протоколов: DHCP, PPPoE, Dynamic DNS, TCP/IP, UDP, SMTP, UPnP, HTTP, RTSP;
• DNS client;
• сквозной выход для подключения аналогового монитора;
• подключение USB и SD Card;
• Watch Dog;
• сжатие MJPEG/MPEG-4 (поддержка двух потоков одновременно);
• двусторонняя аудиосвязь;• RS-485 (управление телеметрией);
• отправка сообщений на электронную почту;
• одновременное подключение до пяти пользователей

Возможности ПО (в комплекте): 3 уровня доступа; предзаписи и дозаписи нет.

Особенности: скудный софт, невысокое качество видео.

Примерная розничная цена $300.

LanserReal

Комплектация:
• видеосервер;
• уголки для крепления;
• инструкция по установке;
• источник питания;
• HASP-ключ и диск с ПО.

Возможности сервера:
• TCP, UTP, RTP, Multicast, DHCP, PPPoE, HTTP и т.д.;
• передача двух потоков с разным разрешением: главный поток (704х576) и дополнительный (352х288/176х144);
• максимальное количество пользователей до 24 (в зависимости от битрейта);
• RS-485 (управление телеметрией);
• сжатие H.264;
• поддержка Multicast;
• Watch Dog

Возможности ПО (в комплекте):
• многомониторность;
• управление поворотными устройствами;
• интеграция с ОПС и СКУД;
• неограниченное количество сетевых клиентов (ретрансляция видео, архив);
• многоуровневая система доступа;
• поддержка плат-декодеров с аналоговыми выходами (до 32 выходов);
• одновременное подключение до 128 устройств на запись.Особенности: возможность регулировки качества видео в широких пределах, большое количество пользователей, хорошее разрешение видео.

Розничная цена (с ПО TRASSIR) 8900 руб.

Таблица. Характеристики IP-видеосерверов

Параметры	Axis 241SA	Smartec STS-IPT 1601MO)	Beward B-700	Beward B-910T	Provideo SD-705VPro	TRASSIR Lanser-Real
Формат сжатия видео	MJPEG, MPEG-4	MPEG-4	H.264	H.264	MPEG-4/MJPEG	H.264
Звук	ACC либо G.711, 8-32 кбит/с	Нет	G.726	MP3, 48 кГц, 128 кбит/с	Есть	OggVorbis, 16 бит, 16 кбит/с
Видеовыход	Есть	Есть	Нет	Нет	Есть	Нет
Максимальное разрешение, пикс.	704x576	720x576	704x576	704x576	720x576	704x576
Максимальная скорость записи, кадр/с	25	25	25	25	25	25
Разрешение при максимальной скорости записи, ТВЛ	430x430	350x400	430x430	350x250	350x270	430x430
Максимальное разрешение, ТВЛ	430x430	350x400	430x430	350x250	350x270	430x430
Скорость записи при максимальном разрешении, кадр/с	25	25	25	25	25	25
Максимальный поток, кбит	4096	4096	8192	4096	5120	8192
Количество тревожных входов/выходов	4/4	2/2	1/1	4/4	1/2	1/1
Сетевой интерфейс	10/100	10/100	10/100	10/100	10/100	10/100
Наличие детектора движения в ПО или сервере	В сервере	В сервере	В сервере	В сервере	В сервере	В сервере
Возможности детектора (количество зон, диапазон чувствительности)	Чувствительность 0-100; размер объекта 0-100	3 зоны; чувствительность 0-100	22x19, чувствительность 1-100	11x9, чувствительность 5-100	3 прямоугольные зоны, чувствительность для каждой 0-9	22x18, чувствительность 0-7
Максимальное количество устройств в одной системе (при использовании ПО в комплекте)	4	16	1746	36	16	128
Наличие Web-интерфейса	Есть	Есть	Есть	Есть	Есть	Есть
Двусторонняя аудиосвязь	Есть	Нет	Нет	Есть	Есть	Есть
Управление PTZ RS-485	Есть	Есть	Есть	Есть	Есть	Есть
Дополнительные возможности	-	Доступен в версии с двусторонним аудиоканалом	Управление объективами камер	-	USB, SD-card	-
Размеры, мм	42х140х155	112х38х119	145x75x40	175x148x45	120xD75	100x70x40
Средняя розничная цена	455 евро	$485	$217	$402	$300	8900 руб.
Примечания	Лучшее качество картинки	-	Самый дешевый	-	Поддержка USB и SD	Самый компактный

Заключение
Приступив к тестированию IP-видеосерверов, мы не открыли для себя практически ничего нового. Как и IP-камеры, практически все устройства такого типа завозятся к нам из Китая и Тайваня. Единственным представителем неазиатского хайтека – здесь, впрочем, удивляться нечему – является AXIS, о котором уже много написано и сказано. Естественно, компания не стоит на месте, добавляя новый функционал, но цены на произведения шведских мастеров пока не могут конкурировать с азиатскими. Про AXIS в целом можно сказать: "Хорошее качество за немалые деньги". А если учесть стоимость ПО, то деньги получаются совсем "немалые".
К сожалению, качество документально-технического сопровождения у большинства компаний, представляющих под своими марками продукты азиатского происхождения, заметно отстает от скорости появления этих самых продуктов. У некоторых не переведено или частично переведено на русский язык программное обеспечение, у части нет инструкций на русском языке и т.п., что несколько затрудняет установку и настройку. Хорошо, если у компании-продавца есть специалисты, которые в силах ответить на возникающие вопросы. А если нет? Сравнивать полученные образцы по набору функций и возможностей большого смысла не имеет, так как практически все производители достигли некой планки, за которой польза для рядового пользователя заканчивается и начинаются дополнительные расходы на то, о чем он (пользователь) даже не подозревает. Исключение здесь можно сделать для SD-705VPro (Provideo), у которого есть USB-порт для подключения внешних носителей и гнездо для SD-Card. Однако для потенциального покупателя у этого устройства есть один огромный недостаток - купить его можно пока только на Тайване.
Что касается качества видео, AXIS как всегда впереди, однако на пятки ему уже наступают, в частности Lanser-Real и Smartec. Речь здесь идет не столько о разрешении (оно у всех троих практически одинаковое), сколько цветопередаче и количестве артефактов. Сервер, который нам предоставила компания "АРМО-Системы", в общем неплох, но все же имеет один недостаток. Через час работы в открытом пространстве температура корпуса заметно возрастает, чего у других устройств замечено не было. Однако специалисты "АРМО-Системы" утверждают, что по годовой статистике данное обстоятельство никоим образом не отразилось на работоспособности проданных видеосерверов. В сравнении качества видео можно было бы отметить и B-700, предоставленный компанией Beward, если бы не одно "но". Это "но" - разноцветная полоса в правой части экрана (см. снимок), причем такой же артефакт был и на протестированной ранее IP-камере. Уже после окончания тестов специалисты компании Beward сообщили, что в новой версии прошивки этот дефект устранен. Другой видеосервер от Beward (B-901BT) не блеснул ничем. Различия в цене между B-700 и B-90BT (см. сводную таблицу) не оправдывают их разницу - наличие двустороннего аудиока-нала и красивый корпус вряд ли стоят $185 Еще один, на наш взгляд, немаловажный критерий для такого типа устройств - гибкость в выборе между качеством видео и возможностями каналов связи. Проще объяснить так: для одних важно качество видео, для других - трафик. Здесь пальма первенства у Lanser-Real: широкий диапазон битрейта (от 32 кбит до 8 Мбит) в сочетании с кодеком H.264 позволяет использовать его в различных условиях: как на "тонких" каналах, так и при максимальных требованиях к качеству видео. Также стоит отметить, что это единственный из представленных образцов, в комплекте у которого "исконно русское" и максимально функциональное программное обеспечение.

Журнал "Системы безопасности", №4(76) 2007 года
