Описание системы «Лавина»

12 Июль 2019

Централизованный мониторинг стационарных объектов

Назначение

Система Лавина предназначена для централизованной мониторинга безопасности стационарных объектов, оборудованных приборами ОПС, расположенных в зоне приема операторов сотовой связи GSM или подключённых к сети Ethernet. Дополнительно система может использоваться как Система контроля и управления доступом (СКУД) и обеспечивает решение задачи по учету рабочего времени на предприятии.

Функциональные возможности системы

Контроль шлейфов сигнализации (ШС) приемно-контрольными приборами. К ШС подключаются различного рода извещатели. В системе могут использоваться приборы и с беспроводными датчиками.
Передача извещений на пульт централизованного наблюдения (ПЦН) по различным каналам связи (сеть GSM, сеть Ethernet) с обязательным квитированием, подтверждающим факт приема извещений оборудованием пульта.
Периодический контроль линий связи между контролируемым объектом и ПЦН.
Возможность индивидуальной настройки каждого приемно-контрольного прибора на ПЦН и перенос настроек в прибор с помощью удаленного программирования (используя каналы доставки извещений) или специальных технических средств.
Возможность на ПЦН удаленного считывания настроек и состояния приемно-контрольных приборов по различным каналам связи.
Формирование на ПЦН команд (постановкиснятия разделов, перепостановки ШС в тревоге, запрос состояния и управление технологическим оборудованием) и их передача на приемно-контрольные приборы по различным каналам связи.
Звуковое и визуальное привлечение внимания дежурящего персонала при поступлении тревожных извещений от приемно-контрольных приборов и датчиков.
Мониторинг действий обслуживающего персонала.
Возможность в автоматическом режиме информировать о поступлении на пульт извещений от приборов с помощью SMS или текстовых сообщений в Viber, Telegram, Skype. Информирование ГБР, собственника, хозоргана, технического персонала.
Возможность интеграции с другими информационными системами и приборами:
- Трансляция событий в ContactID в другие системы,
- Прием извещений от приборов в виде SMS,
- Прием извещений от приборов по протоколу SurGard (ContactID),
- Отправка команд управления на приборы в виде SMS.

Функциональные возможности системы в части контроля доступа смотри здесь.

Состав системы

Приемно-контрольные приборы.
Аппаратура передачи данных (GSM – CSD, GPRS, SMS; Ethernet).
Программное обеспечение (ПО).

Составные части ПО

База данных (БД).
Сервер связи (для записи событий от объектовых приборов в БД).
Автоматизированное рабочее место (АРМ) администратора системы.
Построитель отчетов.
АРМ Мониторинг.
АРМ Оператора ПВУ.
АРМ Проходная.
АРМ Бюро пропусков.

Система контроля и управления доступом (СКУД)

В этом разделе представлены турникеты и контроллеры доступа, которые можно использовать для:

Централизованного контроля доступа и учета рабочего времени
Автономного контроля доступа
Интеграции в другие системы контроля и управления доступом (СКУД)

Централизованный контроль доступа и учет рабочего времени осуществляется с помощью программного обеспечения (ПО) Лавина.

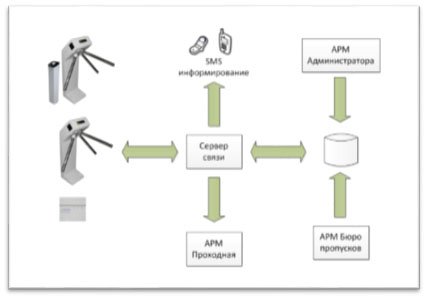

Состав системы

Турникеты (серия SA-30x).
Контроллер доступа Курс-100.
Картоприёмник SA-310K.
Ограждения.
ПО Лавина.

Основные функции ПО Лавина:

Выделение неограниченного количества зон доступа на объекте (перекрестная группировка точек доступа).
Распределение персонала по зонам доступа.
Выделение периметра объекта (внешняя точка доступа).
Согласованная работа контроллеров, находящихся на периметре (контроль дисциплины прохода).
SMS информирование о событиях в системе.
Удалённое управление и программирование контроллеров «Курс-100».
Возможность разделения функций контроля доступа и мониторинга технического состояния оборудования.
Возможность совмещения СКУД с мониторингом ОПС.
Возможность включения режима «анти-паника» по сигналу от системы пожарной сигнализации в автоматическом режиме, по различным направлениям.

Функциональные возможности системы в части мониторинга смотри здесь.

Технические характеристики системы

Основные параметрыЗначение

Число контролируемых объектов в системе на один АРМ оператора	2010
Количество АРМов оператора в системе	неограниченно
Количество видов извещений, всего	71
Количество видов тревожных извещений	30
Параметры коммутируемых каналов связи
Период контроля канала связи (прибор – коммуникатор – концентратор – компьютер – квитанция)	от 12 мин. до 24 час.
Время доставки извещения (дозвон + передача извещения + получение квитанции) в расчете на передачу одного извещения	10 – 25 секунд
Время занятия канала (передача извещения + получение квитанции) при передаче одного извещения	3 – 7 секунд
Количество байт, передаваемых по каналу связи при доставке извещений от приборов на ПЦН и команд приборам от ПЦН	20 – 40
Количество извещений, передаваемых за один сеанс связи (за один дозвон): Объектовый коммуникатор GT (как по GSM каналу, так и по ГТС) GSM-канал (режим передачи DATA) ГТС-канал (режим передачи DTMF)	до 15
Объектовый коммуникатор GSM(режим передачи DTMF)	1
Объектовый коммуникатор GSM обновленный (режим передачи DATA)	до 15
Объектовый коммуникатор MAD	1
Рекомендуемое количество объектовых коммуникаторов, которые могут звонить на один модуль концентратора (в зависимости от интенсивности звонков) Гранит-Л, Гранит-Л2 (GSM или GT)	до 40 – 60
Рекомендуемое количество объектовых коммуникаторов, которые могут звонить на один модуль концентратора (в зависимости от интенсивности звонков) Гранит-Л2 Ethernet (GT)	до 80 – 90
Параметры GPRS (универсальный коммуникатор GT)
Период контроля канала связи	от 15 до 60 секунд
Время доставки извещения (протокол передачи UDP)	2 – 5 секунд
Количество байт за извещение (события, тестовые, ответы на принятые команды)	70 – 80 байт
Емкость концентратора (IP- концентратор) (в зависимости от интервалов тестовых извещений)	до 150 – 200
Параметры IP-каналов связи
Период контроля канала связи (коммуникатор – концентратор – компьютер)	от 5 до 60 секунд
Время доставки извещения (протокол передачи UDP)	1 – 2 секунды
Длина пакета при передаче извещений (события, тестовые, ответы на принятые команды)	70 – 80 байт
Рекомендуемое количество объектовых IP-коммуникаторов, которые могут отправлять извещения на один IP- концентратор (в зависимости от интервалов тестовых извещений)	До 150 – 200
Требования к компьютеру для установки ПО АРМ
Процессор, не ниже	2 ГГц
Оперативная память, не менее	1 Гб
Свободное место на HDD, не менее	1 Гб
Видеокарта, не менее	8 Мб
Разрешение монитора, не менее	1024*768
Привод CD-ROM	1
Сетевая карта (протокол TCP/IP)	1
Операционная система	Windows XP (SP3) и выше
Для работы АРМ Мониторинг необходимо наличие на компьютере InternetExploer 8.0 и выше
Требования к наличию портов компьютера для подключения оборудования пульта
Ethernet порт для подключения концентраторов Гранит-Л2-Ethernet	1
Интерфейс RS-232 на компьютере, где исполняется модуль связи (на каждый концентратор, если это не Гранит-Л2-Ethernet – для него используется порт Ethernet)	1
USB порт на компьютере, где исполняется АРМ администратора для подключения универсального считывателя Портал вар. 1	1
USB порт на компьютере, где исполняется АРМ администратора для подключения USB-программатора или USB – UART адаптера	1
USB порт на компьютере, где исполняется АРМ администратора для подключения приборов серии Гранит-3,5,8,12 USB Л(РЛ)	1
