3. Подключение оборудования СКУД с интерфейсом RS-485 через локальную сеть

При подключении оборудования через USB-конвертер нет возможности объединить оборудование СКУД с интерфейсом RS-485 и территориально удаленные объекты в единую систему. Чтобы сделать это, а также получить возможность удлинения линии связи, обеспечить целостность передачи пакетных данных и даже организовать СКУД без компьютера, на объекте необходимо обеспечить подключение оборудования через локальную сеть. Здесь широкое применение получили конвертеры, имеющие интерфейс Ethernet.

Наиболее распространены четыре режима подключения оборудования через локальную сеть:

1. "Сервер";
2. "Клиент";
3. "Прокси";
4. Web

Рассмотрим особенности работы и применение каждого режима связи.

1. Режим "Сервер"

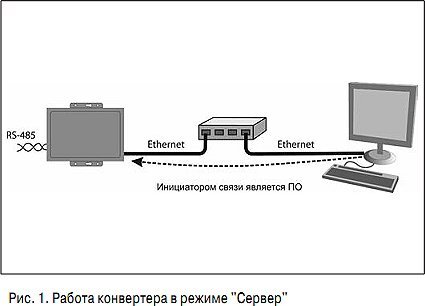

Конвертер, настроенный на работу в режиме "Сервер" (рис. 1), ожидает соединения от компьютера, на котором установлена программа для управления контролем доступа. Данный режим удобно использовать, когда конвертер имеет фиксированный IP-адрес или структура и настройки сети позволяют программному обеспечению обнаружить конвертер.

Преимуществом режима "Сервер" является возможность подключения к конвертеру с разных компьютеров, находящихся как в локальной сети, так и в сети Интернет.

2. Режим "Клиент"

В режиме "Клиент" (рис. 2) конвертер пытается сам установить связь с компьютером, на котором работает программное обеспечение СКУД. Каждый из конвертеров соединяется с компьютером самостоятельно.

Для функционирования данного режима необходимо соблюсти одно условие – компьютер должен иметь фиксированный IP-адрес. "Клиент" обеспечивает построение СКУД, когда у конвертера динамический IP-адрес, и структура и настройки сети не позволяют программному обеспечению его обнаружить.

3. Режим "Прокси"

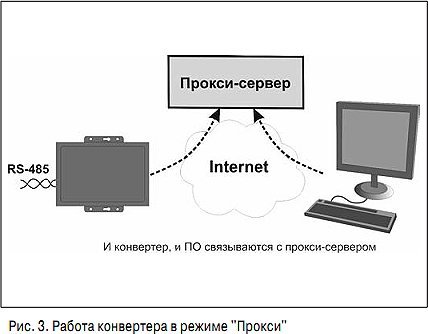

В этом случае и конвертер, и программное обеспечение соединяются с прокси-сервером. Для подключения ПО с конкретным конвертером через прокси-сервер используются серийный номер и аутентифика-ционный ключ конвертера. Стоит отметить, что при работе с "Прокси" (рис. 3) база данных хранится на компьютере.

Режим позволяет построить СКУД при отсутствии возможности прямого соединения конвертера с программным обеспечением, например в случае, когда конвертер и ПО находятся в разных сетях, не имеющих внешних IP-адресов.

4. Режим Web

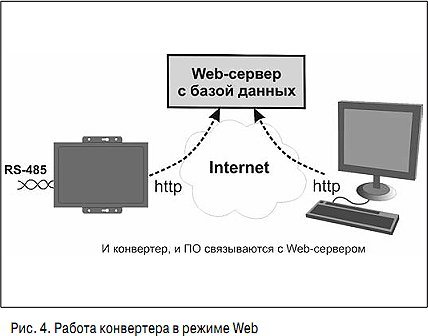

В режиме Web (рис. 4) конвертер связывается с Web-сервером. На сервер отправляются данные о состоянии контроллеров и события, а сервер отправляет команды для изменения параметров контроллера (информацию по новым ключам доступа и др.). База данных хранится на Web-сервере. Именно на основе режима Web построены решения SaaS (онлайн). Возможна организация СКУД без компьютера на объекте, что позволяет разместить систему даже в неприспособленных помещениях (чердаки, подвалы). В режиме Web можно вносить изменения в настройки контроллеров и просматривать отчеты из любой точки мира абсолютно с любого компьютера/ноутбука/планшета/смартфона через Web-браузер.

Таким образом режимы связи, предусмотренные в конвертерах с интерфейсом Ethernet, дают возможность подключить оборудование RS-485 к программному обеспечению через локальные сети различной архитектуры, например:

• простые с фиксированными и динамическими IP-адресами;
• объединенные через VPN;
• не имеющие внешних IP-адресов.

Используя режим связи Web и решения SaaS, можно построить СКУД без компьютера на объекте.
