Полноценная СКУД для малых объектов: фантастика или реальность?
13 Август 2012Классический вариант построения полнофункциональной сетевой СКУД предполагает наличие контроллеров управления доступом, организующих алгоритмы физического доступа через двери, турникеты, шлагбаумы, ворота и т.п. Контроллеры объединены в сеть посредством единого информационного пространства, в качестве которого может выступать сеть Ethernet, сеть интерфейсов RS485/422 и т.п.
В том же информационном пространстве находится и сервер системы, выполняющий опрос контроллеров и управление точками доступа на более высоком уровне.
К серверу системы через вычислительную сеть предприятия подключаются удаленные рабочие места. Назначение каждого рабочего места может быть разным. Это может быть рабочее место оператора отдела кадров, оператора бюро пропусков, дежурного КПП, аналитика, администратора системы и т.п.
В частном случае, сеть контроллеров доступа может быть объединена с вычислительной сетью предприятия. Сервер системы, как правило, представляет собой персональный компьютер с предустановленным серверным программным обеспечением и системой управления базами данных (СУБД). Серверное программное обеспечение реализует алгоритмы взаимодействия сервера с контроллерами доступа и с удаленными рабочими местами. База данных содержит списки сотрудников, посетителей, автотранспорта, с соответствующими именными идентификаторами, хранит события, поступающие с контроллеров доступа (для последующего получения отчетов), а также временные правила (режимы доступа), информацию о составе и конфигурационных параметрах системы и т.п. Структурная схема классического варианта построения полнофункциональной СКУД представлена на рисунке 1.
Рисунок 1. Структурная схема полнофункциональной сетевой СКУД
Следовательно, для развертывания полнофункциональной сетевой СКУД требуется: смонтировать контроллеры (подключить источники питания, исполнительные элементы, кнопки, считыватели, датчики прохода и т.п.), объединить контроллеры в сеть, настроить и установить связь между контроллерами доступа и сервером системы, установить и настроить на сервере системы серверное программное обеспечение и систему управления базами данных, установить связь между удаленными рабочими местами и сервером системы, установить на удаленных рабочих местах специализированное клиентское программное обеспечение для централизованной работы в составе системы.
Такой объем работ, общая трудоемкость реализации, а также себестоимость системы в целом делает подобный вариант реализации СКУД непривлекательным для небольших и средних объектов.
Чаще всего точки доступа небольших и средних объектов оснащаются недорогими, быстро устанавливаемыми и автономными СКУД.
Наряду с простотой установки и дешевизной, автономная СКУД обладает и недостатками:
1) Управление одним контроллером только одной точкой доступа;
2) Отсутствие логик управления турникетом, шлагбаумом, воротами (чаще только дверь);
3) Ограниченный объем хранимых именных идентификаторов сотрудников во внутренней памяти;
4) Частое отсутствие временных правил (режимов доступа);
5) Неудобство редактирования списков хранимых идентификаторов сотрудников;
6) Отсутствие централизации управления и мониторинга;
7) Отсутствие возможности централизованного (по всему предприятию) получения отчетов.
В 2011г. компания Security Systems выпустила на российский рынок продукт, совмещающий в себе функционал полноценной сетевой СКУД, а также простоту, низкую стоимость и быстроту установки автономной СКУД. Данный продукт получил название UnitECO® LOCK SMB (каталожный номер 2S-LO-SMB).
Структурная схема СКУД, выполненной в виде контроллера 2S-LO-SMB приведена на рисунке 2.
Рисунок 2. Структурная схема СКУД, выполненной на контроллере 2S-LO-SMB
Web – контроллер доступа 2S-LO-SMB выполнен на 32-х разрядной платформе ARM9 и имеет в своем составе процессор с тактовой частотой 200 МГц, оперативную память объемом 32 Мб, модуль работы с Ethernet 10/100 Мбит, энергонезависимые часы реального времени, встроенную Flash – память на карте microSD объемом 1 Гб, а также исполнительные реле, дискретные входы-выходы, индикацию и т.п.
Такой подход сделал возможным работу контроллера под управлением операционной системы Embedded Linux. Это, в свою очередь, позволило разместить на контроллере вместе с программным обеспечением самого контроллера серверное программное обеспечение, систему управления базами данных и Web – сервер.
Другими словами, контроллер доступа 2S-LO-SMB включает в себя как аппаратно-программную составляющую для управления точками доступа в конфигурации четыре двери на вход, две двери на вход-выход, два турникета, два привода ворот/шлагбаума, так и программную составляющую серверной части, с типовыми функциями полнофункциональной сетевой СКУД (оперативный мониторинг, ведение картотеки сотрудников с фото, получение отчетов, в т.ч. и учет рабочего времени и т.п.). Использование в составе контроллера доступа встроенного Web – сервера позволяет удаленным рабочим местам подключаться по TCP/IP непосредственно к самому контроллеру доступа для получения того или иного функционала контроля доступа (права пользователей гибко конфигурируются). Таким образом, мы получаем не просто сетевую СКУД, а Web – систему управления доступом.
Внешний вид Web – системы UnitECO® LOCK SMB приведен на рисунке 3.
Рисунок 3. Внешний вид контроллера доступа 2S-LO-SMB

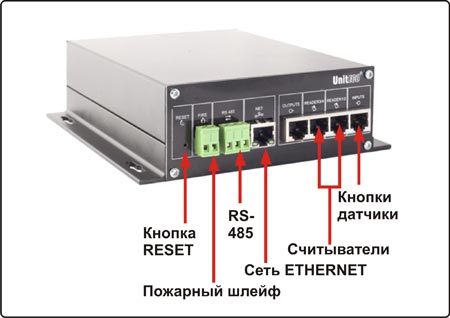

Внешне решение представляет собой закрытый металлический корпус с боковыми выступами в основании для крепления к горизонтальной плоскости. На передней лицевой панели размещен разъем питания (сквозной – вход/выход), блок из четырех индикаторов, отображающих режимы работы контроллера, и блок из четырех клемм реле управления с повышенной коммутационной способностью контактов. На задней лицевой панели расположен блок из 4-х разъемов RJ-45, через которые к контроллеру подключаются кнопки, датчики прохода/проезда, считыватели (до 4-х) и дополнительные элементы. Также на задней панели размещен разъем RJ-45 для подключения Ethernet, периферийный разъем интерфейса RS-485, разъем шлейфа пожарной сигнализации и кнопка Reset.
Технические характеристики контроллера доступа 2S-LO-SMB:
| Исполнение: | Металлический корпус |
| Объем встроенной памяти: |
32Мб + 1Гб SD-card |
| Администрирование через | WEB: Есть |
| Количество карт доступа / ключей: | До 1 100 |
| Количество событий: | До 200 000 |
| Количество режимов доступа: | До 20 |
| Количество рабочих графиков: | До 20 |
| Режимы работы: | 4 считывателя / 2 двери, 4 считывателя / 4 двери, |
| 4 считывателя / 2 турникета, 4 считывателя / 2 привода ворот | |
| Интерфейс подключения считывателей: | Wiegand-26 |
| Интерфейсы связи: | 10/100 Ethernet |
| Рабочая влажность: | До 90% |
| Рабочие температуры: | -10°С — +40°С |
| Напряжение питания: | AC/DC 7-25В (5Вт) |
Встроенный Web - сервер позволяет получить доступ ко всем функциям СКУД через стандартный Web – браузер. Это оперативный мониторинг с возможностью ручного управления работой точки доступа, это и отчетный модуль с возможностью получения отчетов по событиям, нарушению трудовой дисциплины и учету рабочего времени, это и ведение картотеки пользователей системы, сотрудников и т.д.
Внешний вид пользовательского интерфейса Web-системы UnitECO® LOCK SMB приведен на рисунке 4.
Помимо автономной работы, Web-система может быть включена в состав интегрированных комплексов безопасности.
На соответствующей странице интерфейса есть возможность настройки сценариев интеграции. Сценарий представляет собой комплекс правил. Каждое правило определяет, на какое действие или последовательность действий контроллера доступа, на указанный сетевой узел будет отправлено заранее определенное сообщение, и, наоборот, по приему заранее определенного сообщения с известного сетевого узла, какое действие или последовательность действий будет выполнено контроллером.
В составе Web-системы имеется встроенный интерфейс RS-485, который позволяет подключать различные устройства расширения. В качестве устройства расширения может быть использовано устройство 2S-LO-EXA, позволяющее расширить функционал контроллера на еще четыре двери на вход, либо две двери на вход-выход, либо два турникета, либо два шлагбаума. В качестве устройства расширения может быть также использовано устройство 2S-IPN-WL3GP, позволяющее выполнять передачу заранее определенных данных по каналу GPRS / 3G на указанные сетевые узлы, либо отправлять SMS сообщения с заранее определенным содержанием на указанные номера сотовых телефонов.
Рисунок 4. Внешний вид пользовательского интерфейса контроллера 2S-LO-SMB
Таким образом, низкая стоимость, простота и высокая скорость монтажа и пуско-наладки Web-системы UnitECO® LOCK SMB, наряду с надежностью, гибкостью конфигурирования, масштабируемостью, возможностью интеграции с программно-аппаратными продуктами других производителей, делает её незаменимой для обеспечения безопасности малого и среднего бизнеса.
