Пороговые шлейфы сигнализации, несмотря на свою низкую информативность и восприимчивость к помехам, продолжают применяться в различных системах тревожной сигнализации. Это обусловлено тем, что на рынке изделий тревожной сигнализации остается еще много неадресных извещателей и датчиков, которые имеют на своем выходе два стабильных состояния, соответствующие нормальному и тревожному. Они успешно конкурируют с адресными изделиями в силу их дешевизны и совместимости с различными приемно-контрольными приборами.
Несмотря на простоту схемотехники, пороговые шлейфы сигнализации можно сделать значительно информативнее, чем это реализовано в существующей аппаратуре. Это становится возможным с применением современной микропроцессорной техники, у которой возрастает разрядность АЦП, производительность обработки данных, объемы встроенной памяти и в тоже время уменьшается цена.
Однако повышение информативности связано с ростом контролируемых событий и сложностью алгоритмов перехода из одного состояния в другое. Описывать эти процессы становится все сложнее. Поэтому, при разработке таких изделий и их описании для пользователей, удобно использовать физические и программные модели шлейфа сигнализации.
Каждый пороговый шлейф сигнализации (ШС) прибора можно описать моделями с двух точек зрения:
С физической точки зрения – это электрическая цепь, соединяющая прибор с извещателями (датчиками) посредством проводных соединений (Рис.1). Каждый ШС имеет различные схемотехнические варианты [1], выбираемые разработчиком. В схеме включения изображаются контакты извещателя, резисторы и другие компоненты, обеспечиващие работу ШС.
Любой извещатель можно представить в виде электрического контакта, который при срабатывании скачком меняет свое сопротивление: становится либо замкнутом (сопротивление контакта равно нулю), либо разомкнутом (сопротивление контакта равно бесконечности).
Контакты извещателя подключается проводными соединительным линиями к клеммам приемно-контрольного прибора.
В приемно-контрольном приборе клеммы связаны с «Измерителем сопротивления», который измеряет электрическое сопротивление всей цепи ШС, а «Решающее устройство» по величине ее сопротивления принимает решение о том, сработал извещатель или нет.

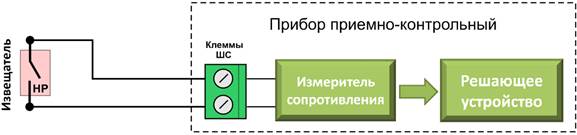

Рис.1. Модель порогового шлейфа сигнализации
ШС подключается к измерителю сопротивления через клеммы, расположенные на плате прибора приемно-контрольного (ППК). Измеритель измеряет электрическое сопротивление всей цепи ШС , а решающее устройство по величине ее сопротивления принимает решение о том, сработал извещатель или нет.
С информационной точки зрения - это программный объект, состоящий из фиксированного набора событий. Событие в ШС может происходить в результате изменения сопротивления ШС, либо приходить извне, в виде управляющих команд. Набор событий определяется тактиками ШС. Каждая тактика ШС включает в себя:
В качестве примера применения терминов, рассмотрим тактику пожарного шлейфа сигнализации «Однопороговая». В такой тактике предусматривается выдача сигнала «Пожар» при срабатывании любого одного или нескольких извещателей:
Рис.2. Электрические схемы включения контактов пожарных извещателей.
3) Шкала диапазонов сопротивлений, разделенная разработчиком порогами сопротивлений на 8 диапазонов: Д1 … Д8 (Рис.3).
Рис.3. Шкала диапазонов сопротивлений ШС
При замыкании и размыкании контактов извещателей в различных комбинациях, сопротивление шлейфа попадает в тот или иной диапазон.
Под состояниями шлейфа понимаются физические или логические свойства, характеризующие шлейф при изменении его сопротивления.
В «Однопороговом» ШПС разработчиком назначены следующие состояния:

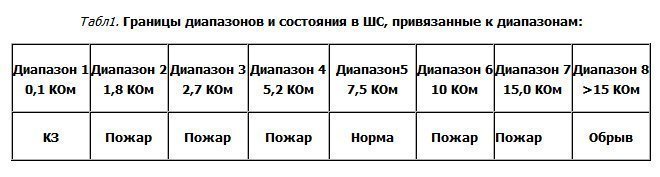

Эти состояния привязываются к диапазонам:
Под событием понимается переход от одного состояния к другому. При этом учитываются как состояния самого шлейфа, так и другие состояния прибора, имеющие отношения к шлейфу.
В «Однопороговом» ШПС разработчиком назначены следующие события:
Матрица событий определяет последовательность наступления событий при изменении состояний. При помощи матрицы удобно представлять алгоритмы работы шлейфа. Матрица представляет собой таблицу, в которой имеются следующие элементы:

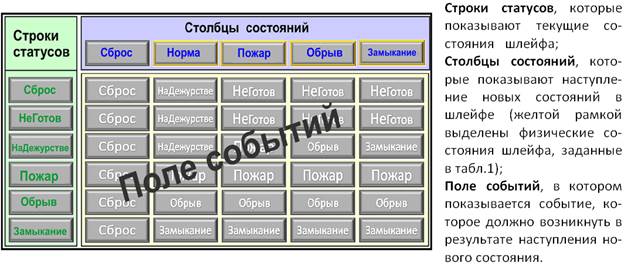

Рис.4. Внешний вид матрицы событий.

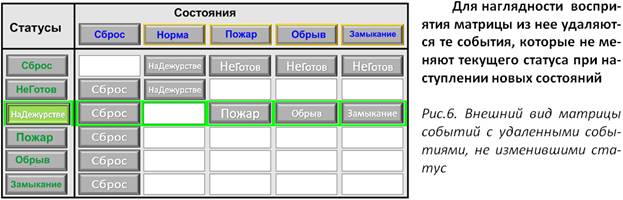

Принцип применения матрицы для описания алгоритма работы шлейфа представлен на рис.5. В качестве примера, в крайне левом столбце, выберем текущим статус «НаДежурстве». Выделим зеленым фоном строку с событиями в поле событий, которые возможны при нахождении в этом статусе. Далее рассмотрим, какое событие произойдет при появлении нового состояния шлейфа «Пожар»:

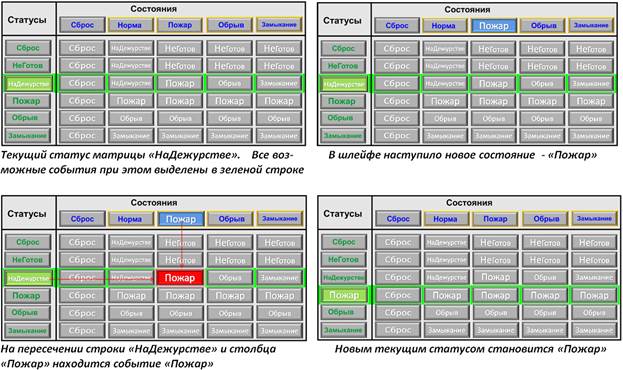

Рис.5. Пример работы матрицы при наступлении состояния «Пожар»
В результате работы матрицы шлейф перешел в новый текущий статус «Пожар». Анализ влияния новых состояний шлейфа в статусе «Пожар» показывает, что никакое другое физическое изменение сопротивления шлейфа не изменит этого статуса. Для того чтобы вывести шлейф из статуса «Пожар» его необходимо перевести в новое состояние «Сброс». Такое состояние может прийти в шлейф извне: например, при нажатии кнопки сброса.
Таким образом, матричное представление существенно облегчает описание сложных алгоритмов работы пороговых шлейфов сигнализации и может быть использовано, как при их разработке, так и при описании работы изделия в руководстве пользователя [3]. Очевидно, что матричное представление удобно и при описании алгоритмов других узлов изделий тревожной сигнализации.
