Терентьев Денис Николаевич

специалист по беспроводным системам

ВВЕДЕНИЕ

В проекты новых объектов в большинстве случаев закладывают системы проводной охранно-пожарной сигнализации. Однако существует огромный пласт объектов, в основном введенных в эксплуатацию до 2000 года, на которых выполнить проектирование и монтаж кабельных трасс затруднительно.

Кардинально решить вопрос отказа от монтажа кабельных трасс могут беспроводные радиоканальные системы, позволяющие свести к минимуму данные работы. Немаловажным аргументом в пользу выбора радиоканальных систем пожарной сигнализации является тот факт, что на объекте строительства монтаж и пусконаладку пожарной сигнализации фактически можно проводить, когда объект работает и вывод из эксплуатации всего объекта или его части не приведет к уменьшению числа клиентов, а значит к уменьшению финансовой прибыли предприятия.

Применение радиоканальных систем позволяет легко вносить изменения в состав и схему расстановки оборудования, корректировать технические решения по ходу проведения строительно-монтажных и пуско-наладочных работ.

ОПС ДЛЯ САНАТОРИЕВ

Особенно трудно правильно спроектировать кабельные трассы и выполнить монтаж на объектах санаторного типа, использующихся в круглогодичном цикле. Проводить работы по штроблению на данных объектах категорически не рекомендуется, поэтому применение радиоканальных систем является оптимальным. Несмотря на то, что стоимость проводного извещателя относительно невысока, прокладка кабельных трасс может ее удвоить и в плотную приблизить к стоимости радиоканального извещателя. При оснащении санаториев радиоканальными системами скорость реализации объекта имеет первостепенное значение, поскольку временные затраты на монтаж, пуско-наладку и ввод в эксплуатацию системы охранно-пожарной сигнализации, построенной на радиоканальном оборудовании, будут значительно меньше. На объектах с интенсивной эксплуатацией, таких как санатории, любые повреждения кабельных трасс приведут к длительным срокам их восстановления.

В радиоканальных системах организовать или перенести пост охраны достаточно легко, так как необходимость повторной прокладки кабельных линий сведена к минимуму. К тому же системы ведущих производителей имеют бесплатное программное обеспечение, способное работать на недорогих офисных компьютерах и позволяющее сделать более наглядным процесс пуско-наладки, визуализировать контроль над оборудованием и существенно упростить обслуживание системы.

Большая часть радиоканального оборудования работает в безлицензионном диапазоне 433,075-434,79 МГц, имеющем высокий уровень помеховой составляющей, особенно в крупных городах. Его используют системы, построенные по топологии работы радиосети типа «точка-точка» и, как правило, имеющие не более одной ступени ретрансляции. Помимо высокого уровня помеховой составляющей, препятствием в развитии диапазона являются узкие полосы каналов, не позволяющие осуществлять прогрессивную широкополосную модуляцию. Лучшие показатели при незначительной потере дальности радиосигнала демонстрируют системы, работающие на протоколах стандарта ZigBee (2,4 ГГц), который также является безлицензионным и имеет возможность использовать более широкие полосы частот, что в свою очередь позволяет реализовать современные методы модуляции. Спецификация ZigBee ориентирована на приложения, требующие гарантированной безопасной передачи данных при относительно небольших скоростях и возможности длительной работы сетевых устройств от элементов питания. Стандарт ZigBee использует самоорганизующуюся ячеистую топологию с динамической маршрутизацией сообщений. Система на аппаратном уровне поддерживает более 10 ступеней ретрансляции и в любой момент без применения дополнительных структурных изменений может быть дополнена необходимым количеством новых маршрутизаторов, извещателей и оповещателей. Это позволяет применять данные системы в зданиях сложной архитектурной формы и разнесенных друг от друга санаторных корпусах. На рисунке 1 представлено техническое решение, позволяющее обеспечить сетью радиосвязи как центральный корпус, так и близлежащие корпуса с сопутствующими зданиями.

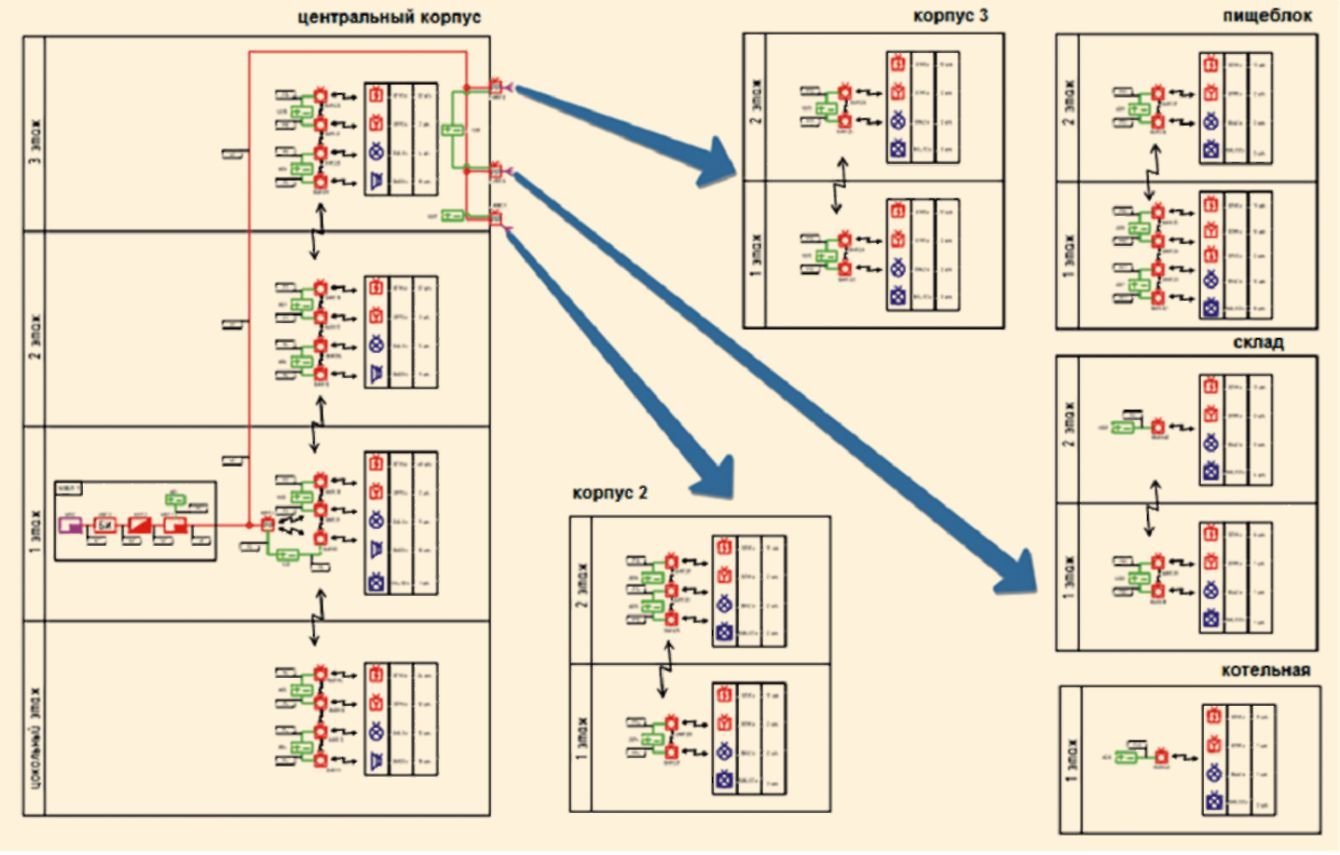

Рис. 1

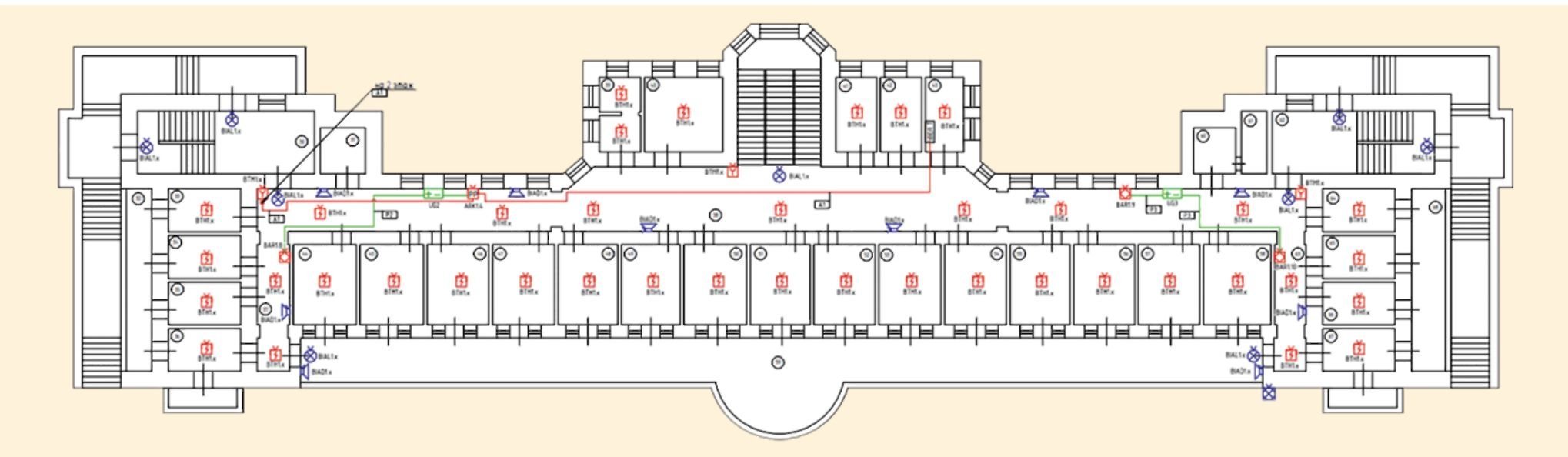

Типичные планировочные решения санаториев представляют из себя здания с протяженными коридорами, что позволяет применить все преимущества многоступенчатой ретрансляции и существенно минимизировать кабельные трассы питания ретрансляторов. На рисунке 2 представлено типовое размещение оборудования на одном из этажей санатория.

Рис. 2

Вышеперечисленные факторы в совокупности сравнивают стоимость проводных и радиоканальных решений.

ОПС ДЛЯ ГОСТИНИЦ

Кроме пожарной сигнализации серьезные требования предъявляются к путям эвакуации, выходам, отделке помещений, материалам стен, объемно-планировочным решениям. Наряду с требованиями, предъявляемыми к санаториям, у гостиниц есть свои особенности. Требования более жесткие и дополненные по антитеррористической защищенности (постановление правительства № 447 от 05.2017), в которых ответственность за обеспечение антитеррористической защищенности гостиниц и иных средств размещения возлагается на руководителя юридического лица, являющегося собственником гостиницы. В целях установления дифференцированных требований по обеспечению антитеррористической защищенности гостиниц осуществляется их категорирование. Для проведения категорирования гостиницы по решению ответственного лица создается комиссия по обследованию и категорированию гостиницы, к работе которой могут привлекаться по согласованию представители территориального органа безопасности, территориального органа Федеральной службы войск национальной гвардии Российской Федерации или подразделения вневедомственной охраны войск национальной гвардии Российской Федерации по месту нахождения гостиницы. В отношении каждой гостиницы в соответствии с актом ее обследования и категорирования по решению ответственного лица разрабатывается перечень мероприятий по обеспечению антитеррористической защищенности гостиницы с учетом степени потенциальной опасности и угрозы совершения террористического акта, а также прогнозного объема расходов на выполнение соответствующих мероприятий и источников финансирования. Сроки завершения указанных мероприятий с учетом объема планируемых работ не должны превышать один год со дня подписания акта обследования и категорирования гостиницы. Указанный перечень мероприятий может быть изменен в зависимости от складывающейся общественно-политической, социальной и экономической обстановки в районе расположения гостиницы.

Одной из составляющих антитеррористической защищенности является своевременное информирование о нестандартных действиях подозрительных лиц, и основным средством быстрого информирования могут являться недорогие тревожные извещатели с бесшумным ходом кнопки и контролем положения, размещаемые в гостиничных номерах и стойках регистрации, и тревожные браслеты, надеваемые персоналом во время смены.

ЗАКЛЮЧЕНИЕ И ВЫВОДЫ

Из опыта применения: значительно проще в настройке, монтаже и эксплуатации системы, построенные на радиоканальном оборудовании, использующем перспективный протокол ZigBee, который обладает возможностями динамической маршрутизации и многократной ретрансляцией. Постоянные обновления внутреннего программного обеспечения позволяют увеличить срок службы источников питания извещателей, практически сравняв его со сроками жизни системы. К тому же производитель дает бесплатные рекомендации по подготовке технических решений, производит проверку проектов, предоставляет оборудование на тестирование. Уникальное бесплатное ПО мониторинга с простейшим интерфейсом, с возможностью визуализации объекта, свободного размещения извещателей на графическом плане простым перетаскиванием мыши, резервированием настройки и звукового отображения состояния делает ZigBee-систему самой востребованной и передовой на таких объектах, как санатории и гостиницы. А теперь узнайте цену системы, прибавьте меньшие затраты на монтаж и настройку - выигрыш в тендере вас приятно удивит и порадует.
