Расширение функциональных возможностей приемно-контрольных приборов

13 Июнь 2013

Среди всего многообразия приемно-контрольных приборов (ПКП), имеющихся на рынке безопасности, существует много в той или иной степени универсальных приборов. Однако в каждом конкретном случае при выборе оборудования, установщику часто приходится решать и неординарные задачи, такие как применение устройств идентификации, оповещения, технологических датчиков и т.д. не предусмотренных выбранным прибором. Такие задачи иногда могут решаться оригинальной схемой подключения, но чаще применением дополнительного оборудования других производителей.

Управление постановкой/снятием и идентификация пользователей

В большинстве популярных приемно-контрольных приборов для этой цели применяются электронные ключи Touch Memory. При невозможности прокладки кабеля для считывателя ТМ, особенно в случаях, когда применяется охрана периметра и нежелательна задержка на снятие, рекомендуется применение радио-брелков эмулирующих код ТМ с радиоприемником, выход которого подключен в порт ТМ ПКП. Например, радио-брелок BRL4-8W и приемник Риф-КТМ-R производства компании «Альтоника» позволяет не только управлять постановкой/снятием, но и идентифицировать пользователя в приборах охранной сигнализации и системах контроля доступа.

Подключение приемника Риф-КТМ-R к приемно-контрольному прибору

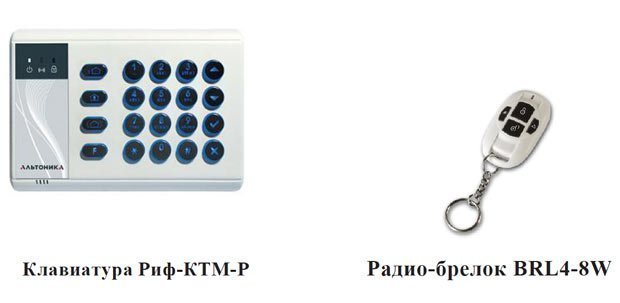

Кроме радиобрелка, с приемником Риф-КТМ-R работает клавиатура Риф-КТМ-Р, которая передает по радиоканалу код ТМ соответствующий набранному на ней цифровому коду.

Некоторые приборы допускают возможность управления т.н. «сухим контактом» или скрытым выключателем. В чистом виде такое управление применяется крайне редко, но в связке с комплектом радио-брелок плюс приемник, имеющий реле, переключающееся при нажатии кнопки брелка, позволяет удаленно управлять постановкой/ снятием. Такой вариант не позволяет идентифицировать пользователя, но значительно дешевле предыдущего. Примером таких устройств могут служить Радио комплекты UMB-100 производства Elmes Electronic, ACS-102 производства GSN Electronic Company Ltd и др. Многие аналогичные комплекты имеют брелки с двумя и более кнопками и соответственно столько же реле у приемника. В этом случае можно дополнительно увеличить функциональность прибора. Так одной из кнопок можно ставить и снимать объект с охраны, другой, подать тревожный сигнал или, к примеру, управлять воротами, освещением и т. д.

Подключение приемника ACS-102 к приемно-контрольному прибору

Нельзя не сказать о Proxy-считывателях. Как правило, они поддерживают протокол Touch Memory, поэтому их применение не вызывает особых проблем. Proxy-карты и брелки достаточно удобны в пользовании. В некоторых случаях бесконтактное управление является решающим фактором при выборе способа управления.

Расширение функционала проводных шлейфов сигнализации

Кнопки тревожной сигнализации (КТС) подключаются к шлейфам прибора или имеющим соответствующую тактику или с установленными атрибутами «Автоперевзятие», «Круглосуточный» и «Тихая тревога», как например, в приборах серии Мираж GSM. В случаях, когда невозможно подвести кабель к месту установки КТС, возможно применение радио-комплектов, аналогичных применяемым для управления постановкой/снятием, как с радио-брелками, так и со стационарными передатчиками. Разница лишь в том, что тактика работы приемника должна быть настроена на кратковременное переключение реле, для последующего восстановления ШС.

В кассовых залах финансовых учреждений, вокзалах, магазинах, а также больницах и других организациях бывает необходимость установки достаточно большого количества идентифицируемых кнопок тревожной сигнализации. Интересным вариантом решения такой задачи является применение тревожных кнопок RS-201TK01, приемника Риф Стринг RS-201R и модуля расширения RR-701X-OK с приемно-контрольным прибором.

Тревожные радиокнопки RS-201TK01 регистрируется в приемнике Риф Стринг RS-201R, выход EX2 приемника подключается к входу D1 модуля расширения RR-701X-OK. Выходы типа Открытый Коллектор модуля подключаются к минусовым клеммам шлейфов сигнализации контроллера Мираж GSM-М8-03 с установленными оконечными резисторами из комплекта поставки. При использовании модуля расширения RR-701X-RL с релейными выходами, подключение к шлейфам сигнализации будет таким же, как и у охранных извещателей. Таким образом, нумерация восьми радиокнопок будут соответствовать номерам ШС контроллера.

Для увеличения количества используемых радиокнопок до 20 необходимо использовать приемник RS-201R20, два модуля расширения RR-701X-OK или RR-701X-RL и дополнить контроллер Мираж GSM-М8-03 сетевой контрольной панелью Мираж СКП 08-02 или использовать другой приемно-контрольный прибор с достаточным количеством шлейфов, например Сигнал-20П-SMD.

Пожарные извещатели подключаются к шлейфам прибора, имеющим соответствующую тактику. Т.е. прибор должен контролировать следующие состояния шлейфа: Норма, Внимание, Пожар, Неисправность. К сожалению не все приемно-контрольные приборы могут работать с пожарными извещателями, в частности дымовыми, питающимися по шлейфу, в связи с этим намного усложняется получение достоверной информации о состоянии шлейфа. Тем более это невозможно, если в шлейфе не предусмотрено использование оконечного резистора, т. е. нормой шлейфа является кроткое замыкание или обрыв. Такие приборы могут применяться для передачи сообщений о пожаре только совместно с другими приборами, имеющими полноценные пожарные шлейфы или с пожарными извещателями с раздельным питанием и релейным выходом или выходом Открытый Коллектор (ОК). В этом случае «интеллект» т.е. способность достоверного определения наличия признаков возгорания (дым, резкое повышение или достижение предельной температуры, наличие пламени и т.д.) должен принадлежать этому прибору или извещателю. Как правило, такие «тандемы» имеют меньшую информативность и часто оказываются дороже, чем приборы с полноценными, в пожарном смысле, шлейфами. Оправдать такое решение может только необходимость дооборудования объекта с уже установленной пожарной сигнализацией системой передачи извещений, без полной замены оборудования. В этом случае выходы ПЦН пожарного прибора подключаются к шлейфам прибора, предназначенного для передачи извещений на телефоны пользователей или станцию мониторинга.

Технологические извещатели используются для контроля над протечкой воды, изменением уровня жидкости, температурой в помещении или системе отопления, утечкой газа и другими важными процессами на объекте. Как правило, такие извещатели имеют т.н. «сухой контакт» и включаются в шлейф сигнализации последовательно с оконечным резистором, если выход нормально замкнут или параллельно, если нормально разомкнут или имеют питание по шлейфу как некоторые извещатели протечки воды. Кроме пороговых извещателей применяются цифровые и аналоговые извещатели. В качестве примера можно привести цифровой датчик температуры DS18B20, который имеет свой ID в протоколе Touch Memory и подключается непосредственно в порт ТМ. Аналоговые извещатели, как правило, имеют резистивную зависимость от температуры или других параметров и подключаются к аналоговым входам прибора, в которых контролируется напряжение, образованное делителем - извещатель/доп. резистор.

Охранные извещатели в большинстве своем имеют нормально замкнутые контакты реле, которые включаются в шлейф сигнализации последовательно с оконечным резистором. Идеальным вариантом в смысле информативности является принцип: «Один датчик – один шлейф». В случаях, когда применяется прибор с небольшим количеством ШС, все-таки можно несколько повысить достоверность сигнала «Тревога» включая извещатели по нескольку штук в шлейф, но чередуя датчики из разных шлейфов на объекте последовательно по ходу наиболее вероятного проникновения.

Выходы управления внешними устройствами в приемно-контрольных приборах представляют собой реле или выполнены на транзисторах, включенных по схеме Открытый Коллектор (ОК). Нагрузочная способность последних, как правило, невелика (порядка 500 мА), а напряжение коммутации ограничено напряжением питания прибора. Для управления более мощными нагрузками, такими как сирены, системы оповещения, нагреватели, осветительные приборы и другие исполнительные устройства, питающиеся более высоким напряжением и/или с более высоким токопотреблением, применяются дополнительные релейные блоки с одним или несколькими реле, например из серии УК-ВК, Мираж БР-3 и др.

Особо хочется сказать об антисаботажных мероприятиях. В том случае, если, к примеру, сирена и световой оповещатель (лампа) питаются от прибора и при этом установлены в достаточно доступном месте, существует вероятность умышленного короткого замыкания и вывода из строя источника питания прибора и невозможности дальнейшей передачи сообщений используемыми каналами связи. Избежать этого можно подключив внешние нагрузки к прибору или независимому источнику питания через предохранитель.

Другой вид саботажа – возможность использования подавителей GSM-канала, т.н. «глушилок». Тема эта не раз поднималось, в том числе и на форуме sec.ru. Не будем обсуждать степень вероятности и успеха такого воздействия, но защититься от него можно использованием резервных каналов связи, как радио, так и проводных, в зависимости от возможностей на конкретном объекте. Например, выходом ПЦН, «Сирена» или специальным выходом, срабатывающим в случае потери связи, можно управлять радиопередатчиком, который передаст сигнал на приемник, установленный в сторожевой службе или подключенный к другому прибору, находящемуся на соседнем объекте. В качестве таких передающих устройств может быть применено оборудование из серий RR 2, RR 701 фирмы Альтоника или аналогичные.

Интеграция проводных ПКП с радиоканальными системами

Рынок безопасности изобилует радиоканальными системами, имеющими в своем составе как беспроводные, так и проводные зоны, комбинируя их соотношение в разной степени, а также широкий ассортимент беспроводных устройств – управления, оповещения, извещателей различного назначения. Стоимость таких систем колеблется от околобюджетной до недоступной клиенту среднего достатка. Однако, в зависимости от поставленной задачи, можно найти компромисс, применив достаточно хороший и информативный приемно-контрольный прибор в качестве системы передачи извещений интегрировав его с некой беспроводной системой. Одним из вариантов, является интеграция на уровне реле. При правильном решении можно достичь информативности близкой к единой системе. Примером такой интеграции может служить Merlin Pro производства Crow, Израиль практически с любыми приемно-контрольными приборами и системами передачи извещений.

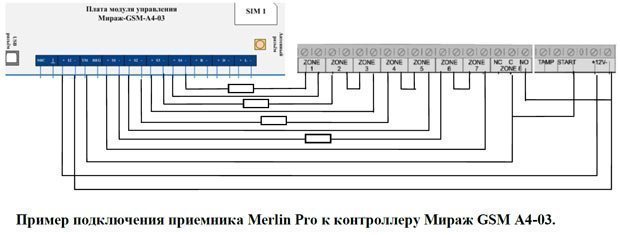

К достоинствам приемника Merlin Pro можно отнести простоту интеграции беспроводного оборудования, простоту и достаточно широкие возможности программирования и управления приемником, достаточный ассортимент совместимых

извещателей, необходимых для организации охраны большинства объектов. Вскрытие корпуса отображается переключением реле соответствующей зоны до восстановления темпера извещателя. Все сообщения записываются в память событий. Питание приемника осуществляется от контроллера. Постановка и снятие контроллера и приемника, при данном варианте подключения, с помощью радиобрелка. Радиобрелок следует программировать в режимах удержания или переключения, а управление контроллером - скрытым выключателем.

Более информативной и эффективной является интеграция на уровне протокола. В качестве примера можно привести два прибора Мираж GSM A4-02 и Мираж GSM A8-01 производства НПП Стелс, Томск. Первый прибор имеет встроенный приемник, который поддерживает связь с беспроводными извещателями Ладога РК производства РИЭЛТА, С.Петербург. Таким образом, прибор представляет собой комбинированную систему, имеющий четыре проводных шлейфа и до 28 беспроводных зон. Второй прибор имеет 8 шлейфов и интегрирован по RS232 с ВОРС Стрелец, производства Аргус Спектр, С.Петербург и по линии связи с Астра РИ-М, производства ТЕКО, Казань.

В заключение хочется призвать читателей поделиться своими оригинальными решениями, высказать в адрес производителей предложения по улучшению функционала выпускаемой продукции.
