Система оповещения ITC-ESCORT принадлежит группе компаний ESCORT. На сегодняшний группа компаний ESCORT имеет более 300 дилеров в России, Украине, Грузии и Белоруссии. Компания прошла нелегкий путь становления на заре формирования российского рынка. Одной из неоспоримых заслуг компании, является внедрение на отечественный рынок системы оповещения и трансляции Inter-M.
Одним из основных направлений деятельности компании ESCORT было и остается разработка инновационных технологий, оптимальных решений в области систем безопасности, оповещения объектов гражданского и промышленного строительства системами аварийно-пожарного оповещения, музыкальной и речевой трансляции (Public Address).
Неуклонное развитие цифровых технологий, производства, постоянное совершенствование элементной базы непременно приводит к вытеснению устаревшего оборудования и, как следствие, обновлению рынка. Примерно 8 лет назад группа компаний ЭСКОРТ, начала осуществлять постепенный переход с устаревшего, аналогового оборудования Inter-M, на более современное – ITC ESCORT.
Оборудование ITC ESCORT, является совместной разработкой специалистов группы компании ESCORT (Россия), Южной Кореи, Сингапура и Китая. В этой разработке были учтены и продолжают учитываться практически все требования, присущие отечественному рынку и действующим нормам пожарной безопасности. Оборудование адаптировано к решению любых задач и имеет в своем арсенале порядка 50 наименований.
ITC ESCORT – малобюджетные постоянно обновляемые системы, построенные по современным цифровым технологиям. При обновлении систем и расширении их возможностей учитываются как перспективы рынка, так и текущие задачи возникающие при проектировании.
ITC ESCORT на сегодняшний день является известным брэндом. На ее базе оснащены атомные станций в Индии и Иране. Одним из самых крупных проектов, на сегодняшний день, является проект по оснащению системой оповещения "башен на набережной", Московского международного делового центра "Москва-Сити".
В состав оборудования ITC ESCORT входят две системы оповещения – аналого-цифровая (интеллектуальная) система и цифровая (Кибер) система. Каждая из двух систем может работать как самостоятельно, так и дополнять одна другую. Блоки, входящие в состав каждой из систем являются логически самостоятельными единицами (кубиками) из которых можно построить практически любую систему. В основе данных систем заложены цифровые принципы управления, способствующие повышению надежности, гибкости управления, простоте монтажа, и при необходимости быстрой модификации. Каждая из этих систем может легко интегрироваться как между собой, так и с другими системами. К тому же данные системы легко стыкуется с сигналами от ГОЧС.

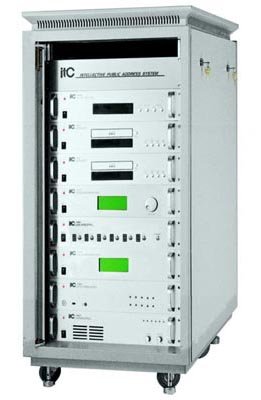

Система включает в себя широкий спектр оборудования, способного решать практически любой класс задач. В состав системы входят рэковые блоки, устанавливаемые в стандартные 19" шкафы, на базе которых можно строить эффективные многозонные системы, работающие по аналого-проводному принципу.
Данная система совместима практически с любой пожарной станцией, запускается от таких управляющих сигналов как “сухой контакт”, командный импульс, управляющее напряжение. Управляющий сигнал внутри системы раздается на нужные блоки как в цифровом виде (по протоколу RS-422), так и в аналоговом (в виде сухих контактов). За автоматическое управление музыкальную трансляцию отвечают таймеры (например, ITC ESCORT Т-6232).
В системе присутствуют несколько цифровых источников сообщений, например, блок ITC ESCORT T-6230 содержит до 99 различных сообщений, каждое из которых автоматически включается при активации соответствующей зоны пожара. В систему входит широкий ассортимент исполнительных элементов, таких как, релейные группы ITC ESCORT T-6235, селекторы зон ITC ESCORT Т-6202, T-6217, аудио-матрицы ITC ESCORT Т-6207, T-6233. Аудио-матрицы имеют резервный канал, по которому при возникновении аварийной ситуации проходит приоритетное оповещение. Блок сопряжения с телефонной станцией ITC ESCORT Т-6210, блок сопряжения с пожарной станцией, сигналами ГОЧС - селектор ITC ESCORT Т-6212, работают по определенному приоритету. Для повышения надежности в системе используются блоки автоматического резервирования усилителей ITC ESCORT Т-6209, Т-6226. Интерфейсы приема передачи аварийных сигналов используются как внутри самой системы, так и служат элементами, позволяющими интегрироваться с другими системами. Предварительные усилители, микшеры, представлены 3 типами, одноканальные ITC ESCORT Т-6201, 6-ти канальные Т-6218, 8-ми канальные с функцией автоматического управления ITC ESCORT T-6240. Каждый из микшеров имеет до трех приоритетов. К данным комплектам можно подключить до 16 выносных микрофонных консолей ITC ESCORT Т-218, работающих по протоколу RS-422 и выносимых на расстояния до 1000 метров.
Линейка усилителей в ITC ESCORT, на сегодняшний день не имеет аналогов. Трансляционные усилители ITC ESCORT Т-60/T-120/T-240/T-350, многозонные усилители ITC ESCORT TI-120, TI-240, TI-350, 4-х канальные усилители ITC ESCORT T-4S60, T-4S120, T-4S240, усилители мощности от 350 до 1500Вт ITC ESCORT T-6350, T-6500, T-6650, T-61000, T-61500. Широкая линейка регуляторов громкости от 6 до 200 Вт, с реле принудительного включения, селекторы каналов (5 музыкальных + 1 аварийный), позволяют озвучивать офисы, гостиницы и торгово-развлекательные заведения. Управление такими аттенюаторами-селекторами осуществляется распределителем Т-6211.
Распределитель питания ITC ESCORT Т-6216, осуществляет пошаговое включение силового оборудования, а также автоматически выводит систему из спящего режима, обеспечивая режим 24 часового дежурного режима. В качестве блока резервирования по питанию применяется прибор ROXTON JPX-3000, обеспечивающий резервирование мощности 900Вт в 1 часа. В качестве блоков контроля линий громкоговорителей используются блоки ITC ESCORT Т-6204, T-6220, осуществляющие автоматический контроль линий. Блок T-6220 при неисправности линии или отклонении импеданса от запомненных значений, включают звуковую, световую индикацию, а также формируют дистанционный выходной управляющий сигнал. В системе присутствует множество дополнительных контролирующих и управляющих приборов, а также блок защиты от молнии.

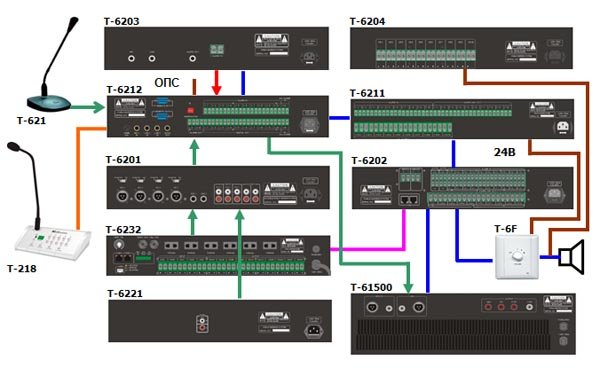

В качестве примера рассмотрим универсальную 10-ти зонную систему аварийного оповещения и музыкальной трансляции, представленную на рисунке ниже.
Возможности системы:
Различного рода информация, распределяемая по 10 зонам разбита по приоритетам (от низшего к высшему).
Музыкальная трансляция осуществляется по 2-му звуковому каналу. Это т.н. режим не отключаемой музыкальной трансляции. Музыка с блока ITC ESCORT Т-6221, через микшер T-6201 и усилитель T-61500, поступает в зоны, заранее выбранные на передней панели селектора зон Т-6202. Питание системы осуществляется от сети переменного тока 220В. При необходимости резервирования питания, используется блок бесперебойного питания. Раздача напряжения питания на блоки осуществляется распределителем ITC ESCORT Т-6216. Блок Т-6216 запускается как вручную, так и автоматически. Автоматически блок запускается от сухого контакта, например с контрольного выхода блока Т-6202.
На микрофонной консоли при помощи селектора выбираются зоны для оповещения. На выходе блока ITC ESCORT Т-6212 формируются сигналы (сухие контакты), соответствующие номерам выбранных зон. Далее эти сигналы передаются на блоки Т-6211 и Т-6202. На выходе блока Т-6211 формируются управляющие напряжения, для реле принудительного включения на аттенюаторах. На блоке Т-6202 включаются соответствующие реле для коммутации выхода усилителя к нужным линиям громкоговорителей. Линейный сигнал от микрофонной консоли, возникает на выходе блока ITC ESCORT Т-6212, поступает на усилитель T-61500 и далее через селектор Т-6202, в нужную зону.
Микрофон ITC ESCORT Т-621 имеет более высокий приоритет, чем микрофонные консоли. Микрофон подключен к приоритетному микрофонному входу блока ITC ESCORT Т-6212. Зоны для оповещения с микрофона выбираются на передней панели блока ITC ESCORT Т-6212.
Автоматическое оповещение имеет самый высокий приоритет. Сухие контакты от пожарной станции поступают на блок ITC ESCORT Т-6212, Т-6211 и Т-6202. В зависимости от номера сухого контакта, подключается соответствующая зона. На выходе Т-6212 формируется сухой контакт, который запускает блок ITC ESCORT Т-6203. Заранее записанное сообщение с этого блока поступает на приоритетный вход ITC ESCORT Т-6212 и далее через усилитель, в зону соответствующую номеру сухого контакта. Контроль линий громкоговорителей осуществляется блоком ITC ESCORT Т-6204.
Киберсистема, это цифро-аналоговая система аварийного оповещения и музыкальной трансляции. Основным преимуществом Киберсистемы является возможность построения на ее базе систем распределенного звучания. Одной из задач, решаемых при распределенном звучании, является объединение нескольких зданий (сооружений), отстоящих друг от друга или от центрального оборудования, в единую звуковую систему. При помощи данной системы можно легко интегрироваться в другие существующие системы. На сегодняшний день решена задача передачи информации по оптоволоконным и сетевым кабельным системам. Система работает по протоколу RS-422, имеет возможность распределенного управления по 6 каналам, 255 зонам, 120 группам. Для покрытия больших расстояний (до 10км) применяются ретрансляторы.

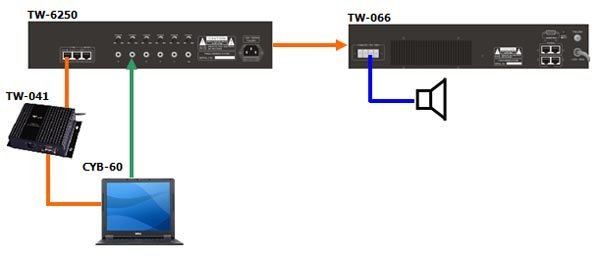

Основу системы (см. рисунок) составляют всего несколько блоков, способных решать широкий класс задач, автоматическое аварийное оповещение по сложному алгоритму до 120 зон, управление 255-ю удаленными терминалами, ручной и автоматический контроль системы, работа с mp3-проигрывателем, работа с недельным таймером.
Персональный компьютер с установленным программным обеспечением через СОМ порт и адаптер ITC ESCORT TW-041 управляет 6-ти канальным аудио процессором ITC ESCORT TW-6250. Выход звуковой платы компьютера соединяется с аудио входом процессора. На выходе процессора формируется звуковой сигнал, который поступает на вход терминала ITC ESCORT TW-066. Громкоговорители подключаются к 100В выходу терминала.
Терминал – это усилитель с встроенным селектором каналов и регулятором громкости. Каждому терминалу присваивается (при помощи дополнительной программы) уникальный адрес самого терминала и зоны. Нескольким терминалам может быть присвоен один и тот же адрес зоны. Терминалы с одинаковыми адресами составляют группу терминалов.
К системе можно подключить дополнительные блоки, существенно расширяющие ее возможности: работа с 30 микрофонными консолями ITC ESCORT TW-012, управление CD-проигрывателями ITC ESCORT TW-080 (до 8-ми), управление AM/FM-тюнерами ITC ESCORT TW-081 (до 8-ми), управление mp3-проигрывателями ITC ESCORT TW-082 (до 8-ми), управление 8-ми канальной аудио-матрицей ITC ESCORT TW-011, подключение сигналов ГОЧС, при помощи блока ITC ESCORT TW-023, подключение телефонного интерфейса ITC ESCORT TW-1250.

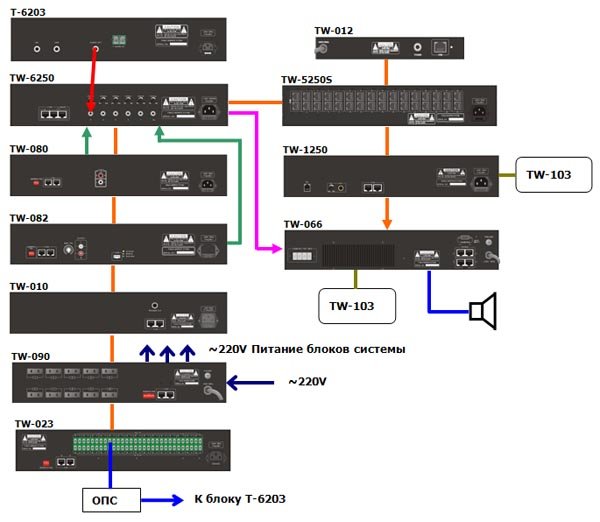

Структурная схема возможной системы изображена на рисунке ниже.
В данной системе может быть задействовано до 255 зон с возможной разбивкой на 120 групп. Доступ к зонам осуществляется как в ручном, так и в автоматическом режиме при помощи как компьютера, так и центрального процессора TW-010. В аварийном режиме система может управляться 120-ю сигналами управления (“сухой контакт” или +24В) от охранно-пожарной станции. Данные сигналы поступают на вход контроллера компьютера или вход блока ITC ESCORT TW-023. На компьютере установлено ПО, обеспечивающее сложный алгоритм оповещения по одному из выделенных звуковых каналов. При поступлении управляющего сигнала (“сухой контакт”) от блока централизованного запуска, на блок ITC ESCORT TW-023 аварийный звуковой сигнал через первый (выделенный) канал процессора ITC ESCORT TW-6250 поступает на терминалы. На дополнительные входы аудио процессора TW-6250 подключаются музыкальные источники. Сложная структура достигается за счет разветвителей TW-042. Помимо компьютера данной системой может управлять центральный процессор ITC ESCORT TW-010, на передней панели которого расположен удобный джойстик и дисплей. К данной системе, используя блок TW-5250S, может быть подключено до 30 удаленных микрофонных консолей ITC ESCORT TW-012. С их помощью можно выбирать конкретные терминала, группы зон, все зоны и делать в них сообщения через микрофон. Консоли имеют более высокий приоритет, чем музыкальная трансляция. Также данные консоли имеют режим интерком. Сигнал в системе может быть передан на расстояние до 10км. Через каждые 1000м ставится ретранслятор TW-043.
В линейку терминальных усилителей входят усилители настенного исполнения ITC ESCORT TW-064, (30Вт/100В), рэковые усилители от 60 до 350Вт/100В ITC ESCORT TW-066, TW-068, TW-069, TW-070. Для дистанционного управления терминалами, применяется выносные селекторы каналов и регуляторы громкости TW-103. Рэковые усилители имеют свои встроенные регуляторы громкости и селекторы, располагающиеся на передней панели. Если необходимо построить зону мощностью более 350 Вт, то в этом случае в качестве терминала выбирается аналоговый распределитель ITC ESCORT TW-013, к которому подключается любой усилитель мощности. Данный распределитель также применяется для стыковки Киберсистемы, с уже существующей системой оповещения.
Применение систем ITC ESCORT позволит существенно сократить Ваши расходы и наиболее эффективно решить большинство актуальных задач.
В 2004 году группа компаний ESCORT начала поставлять на российский рынок совместное инновационное решение - системы оповещения ITC ESCORT. На сегодняшний день ITC ESCORT является известным и популярным брендом. Оборудование ITC ESCORT успешно функционирует на огромном количестве объектов как в нашей стране, так и за рубежом.
В состав оборудования ITC ESCORT входят 2 системы:
Каждая из систем занимает свою нишу.
Интеллектуальная система имеет самую широкую номенклатуру блоков: трансляционные усилители мощностью от 60 до 1500Вт, селекторы зон, коммутаторы каналов, распределители напряжения, преобразователи звука, блоки резервирования, блоки питания, блоки защиты, блоки контроля, музыкальные блоки, таймеры. На базе данной системы можно строить системы звукового обеспечения (СЗО), системы громкоговорящей связи (СГГС), локальные системы оповещения (ЛСО), системы оповещения и управления эвакуацией (СОУЭ) 3-5 типов, вызывные, поисковые, звонковые системы, решать задачи фонового озвучивания.
Киберсистема имеет цифровую реализацию, что позволяет использовать ее для озвучивания объектов, распределенных по территории.
Системы эффективно стыкуются. Например, если вместо трансляционных усилителей интеллектуальной системы применить терминальные усилители киберсистемы, то можно получить систему с дублированным управлением – как централизованным, так и локальным. Системы оповещения ITC ESCORT гибки и эргономичны, позволяют закрыть практически любую нишу от малобюджетных решений до распределенных систем.
В интеллектуальной системе ITC ESCORT произошли существенные изменения. Вся линейка практически полностью модернизирована и дополнена.
Интеллектуальная система дополнена новыми цифро-аналоговыми блоками, на базе которых можно построить 2-х канальную трехсот зонную систему оповещения. Новые блоки имеют цифро-аналоговую реализацию, позволяющую сохранить преемственность, интегрироваться с предыдущими решениями, минимизировать состав оборудования для решения тех же задач, сократить число контактов и соединений, что существенно упрощает проектирование и монтаж данной системы.
Линейка интеллектуальной системы дополнена следующими блоками:

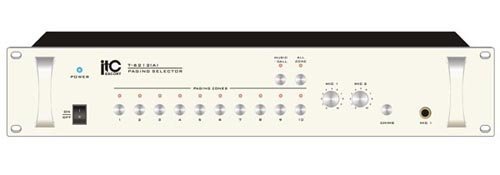

Пейджинговый селектор зон ITC ESCORT T-6212A входит в состав интеллектуальной системы оповещения ITC ESCORT. Совместно с другим оборудованием он используется для построения систем автоматического аварийного оповещения и музыкальной трансляции.
Пейджинговый селектор T-6212А многофункционален, включает в свой состав предварительный усилитель, пейджинговый селектор зон, 2-х канальную релейную группу.
Предварительный усилитель имеет 3 аудио приоритета:
Пейджинговый селектор управляет как блоками предыдущей серии T-6202, T-6217, T-6223, T-6233, T-6235, T-6240, так и новыми блоками T-6211А, T-6223А, T-218А. Управление блоками осуществляется по интерфейсу RS-422, 3 режимами (способами), каждый из которых имеет свой приоритет:
К данному блоку может быть подключено до 16 микрофонных консолей T-218А. Каждому селектору назначается адрес. Всего может быть 30 адресов, это означает, что при помощи одной микрофонной консоли, можно управлять 30-ю блоками T-6212А и, как следствие, 300 линиями (зонами).
Двухканальная релейная группа предназначена для коммутации 100В выходов усилителей к нужной линии громкоговорителей. К входу может быть подключено 2 группы усилителей мощности: 10 музыкальных и 10 аварийных. К выходу данного блока может быть подключено до 10-ти линий громкоговорителей.
Селектор работает в 2-х режимах: музыкальный (MUSIC) и аварийный (CALL). В музыкальном режиме выходы музыкальных усилителей коммутируются с нужной линией громкоговорителей путем нажатия соответствующей кнопки на передней панели блока. В аварийном режиме выходы (аварийных) усилителей коммутируются с нужной линией громкоговорителей путем активации цифрового входа. Активация осуществляется аварийной панелью T-6223А, на вход которой поступают сигналы (сухие контакты, импульсы) от пожарной станции. Номер контакта соответствует номеру включаемого реле. Реле подключает к соответствующей линии аварийный усилитель, одновременно отключая музыкальный. Вариант одновременного использования 2-х групп усилителей позволяет реализовать двух канальное вещание, при котором объявление с микрофонной консоли в выбранные зоны не прерывает музыкальной трансляции в других зонах.

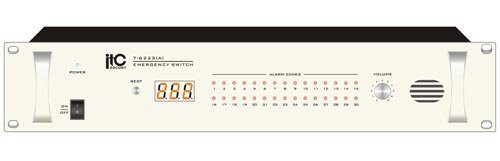

Аварийная панель ITC ESCORT T-6223A, входит в состав интеллектуальной системы оповещения ITC ESCORT. Совместно с другим оборудованием она используется для построения систем автоматического аварийного оповещения и музыкальной трансляции.
Аварийная панель T-6223А осуществляет прием управляющего сигнала (сухой контакт, импульс) от пожарной станции или других устройств. При подаче контакта на разъемы задней панели запускается цифровое сообщение, номер которого соответствует номеру контакта. Сообщения в формате mp3 записываются на SD-карту. В системе может присутствовать до 10 блоков, способных принимать до 300 контактов. При программном управлении от пожарной станции на базе данного блока можно реализовать сложный алгоритм оповещения.
Микрофонная консоль ITC ESCORT T-218A входит в состав интеллектуальной системы оповещения ITC ESCORT. Совместно с другим оборудованием она используется для построения систем автоматического аварийного оповещения и музыкальной трансляции.
Микрофонная консоль T-218А – это устройство, совмещающее в себе функции селектора зон и микрофона, осуществляет дистанционное управление системой через пейджинговый селектор T-6212А. Микрофонная консоль предназначена для выбора нужных зон (до 300) и передачу в них речевого сообщения с микрофона, имеет дополнительный аудио вход, к которому можно подключить аудио источник для фоновой трансляции. Микрофонная консоль управляет селектором по протоколу RS-422 и может выноситься на расстояние до 1КМ от центральной системы.

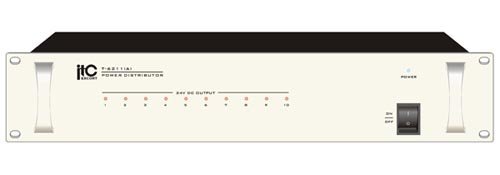

Распределитель питания ITC ESCORT T-6211A (рис.4) входит в состав интеллектуальной системы оповещения ITC ESCORT. Совместно с другим оборудованием он используется для построения систем автоматического аварийного оповещения и музыкальной трансляции.
Распределитель питания T-6211А предназначен для подачи напряжения питания 24В на такие устройства, как аттенюаторы, селекторы зон, световые табло и другие устройства, имеющие питание 24В. Блок распределяет напряжение 24В по 10-ти направлениям. Управление блоком осуществляется автоматически от блоков T-6212А, T-6223А. При поступлении на последовательный порт (протокол RS-422) блока управляющего сигнала на соответствующих выходных клеммах формируется напряжение питания 24В.
В состав оборудования ITC ESCORT входит широкая линейка (от 6Вт до 200Вт) регуляторов громкости и селекторов программ. Данные устройства сами по себе компактны, для регулировки и коммутации больших мощностей они используются совместно с трансформаторами. В новом исполнении дополнительные трансформаторы встроены непосредственно в корпуса селекторов и регуляторов громкости.

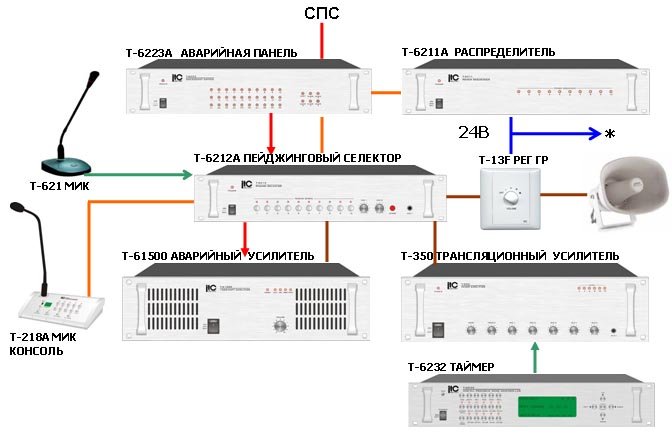

На рисунке представлена 10-ти зонная двухканальная 4-х приоритетная система звукового оповещения и музыкальной трансляции на базе оборудования ITC ESCORT (* к эвакуационным знакам пожарной безопасности).
Рассмотрим различные режимы работы данной схемы.
Музыкальная трансляция. Музыкальная трансляция осуществляется по низкоприоритетному звуковому каналу (режим неотключаемой музыкальной трансляции). Трансляция (музыка, реклама) с таймера T-6232, через усилитель T-350, 2-й канал селектора T-6212А поступает в нужные линии (зоны) (выбранные на передней панели селектора). Уровень громкости в выбранных линиях устанавливается регулятором T-13F.
Оповещение при помощи микрофонных консолей. На передней панели селектора микрофонной консоли T-218А выбираются зоны для оповещения, оповещение осуществляется через микрофон. На выходе блока T-6212А формируются аудиосигнал, который поступает на аварийный усилитель. На выходе селектора, формируется сигнал управления RS-422, соответствующий номерам выбранных линий (зон). Сигнал управления поступает на распределитель T-6211А, на выходе которого формируются управляющие напряжения, для включения эвакуационных знаков или других устройств (в нашем случае регулятора громкости T-13F). Аудио сигнал (RS-422) от микрофонной консоли, поступает на вход селектора и далее – на аварийный усилитель T-61500. Сигнал управления RS-422, поступивший с консоли, включает соответствующие реле для коммутации выхода аварийного усилителя к нужным линиям громкоговорителей.
Оповещение при помощи микрофона. Микрофон T-621 подключен к приоритетному микрофонному входу селектора T-6212А и имеет более высокий приоритет, чем микрофонная консоль. Зоны для оповещения с микрофона выбираются кнопками на передней панели блока T-6212А.
Автоматическое оповещение. Автоматическое оповещение имеет самый высокий приоритет. Управляющие сигналы от системы пожарной сигнализации (СПС) поступают на аварийную панель T-6223А, далее по витой паре (RS-422) на блоки T-6212А, T-6211А. В зависимости от номера управляющего сигнала, на входных клеммах аварийной панели, на ее выходе, формируется соответствующее сообщение, которое через встроенный микшер блока T-6212А поступает на усилитель T-61500 и далее в линию, соответствующую номеру сухого контакта.
Включение аттенюатора. При активации блока T-6212А (выходы СПС, кнопки на передней панели, микрофонные консоли) на его выходе формируется управляющий сигнал (RS-422), поступающий на распределитель T-6211А, на соответствующем выходе которого формируются напряжения 24В. Данное (управляющее) напряжение поступает на соответствующий аттенюатор (группу аттенюаторов), включая реле и блокируя возможность регулировки уровня громкости.

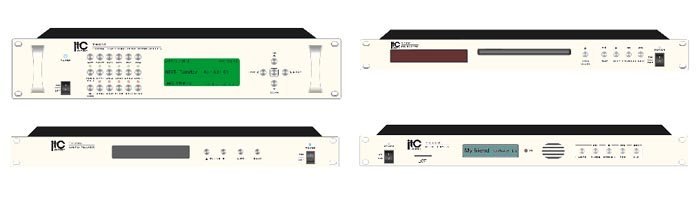

В состав оборудования ITC ESCORT входит широкая линейка музыкальных источников:
Модифицированы блоки T-6221, T-6222, T-6229. Блоки выполнены в более современном дизайне. Произведена замена схемных решений и элементной базы, произведена замена носителей (с USB-2 на SD-карту), уменьшена высота блоков.
Функциональная основа большинства блоков, входящих в состав интеллектуальной системы, практически не изменилась. Модернизация блоков большей частью осуществлена по части дизайна, эргономичности, удобства монтажа. Полной модификации подверглись всего несколько блоков. Расширены возможности селектора зон T-6217, коммутирующего 2 группы по 10 усилителей вместо 2-х групп по 4 усилителя.
Постоянные изменения условий применения и нормативной базы предъявляют техническим средствам серьезные требования. Системы ITC ESCORT – удовлетворяют нормативным требованиям, специфики рынка, являются конкурентно-способными, малобюджетными системами, имеют огромные возможности и самое широкое применение.
