3. ТЕСТ IP-видеокамеры в корпусе Cube

Тестирование проведено и предоставлено независимой тестовой лабораторией CCTVLAB

Угол обзора и разрешение

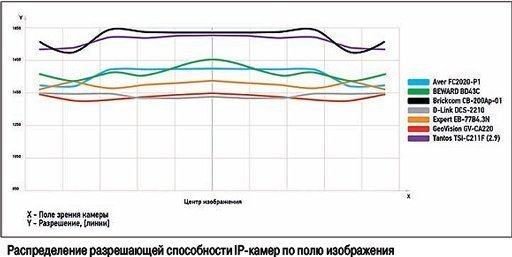

Тест показал, что современные IP-камеры в корпусе Cube, работая с короткофокусными объективами, могут формировать изображение с высокой детализацией. Более того, даже на краях изображения разрешающая способность у этих устройств снижается не очень сильно.

В отличие от популярных купольных камер для помещений, у Cube-камер открыт объектив и отсутствуют дополнительные препятствия в виде защитных колпаков, влияющие на качество изображения. Но этот выигрыш в детализации несколько нивелируется объективным недостатком – риском загрязнения и риском изменения фокуса и направления обзора при попытке чистки объектива неквалифицированным персоналом. Кроме того, поскольку камеры крепятся на кронштейне, не отличающемся высокой жесткостью, есть риск смещения камеры при случайных обстоятельствах, например проведении уборки помещения.

Можно выделить несколько подходов, которые используют производители при комплектовании оптикой камеры Cube.

• В первом случае потребителю предлагается камера с жестко зафиксированным объективом, у такого объектива нельзя дополнительно подстроить фокусировку, если это потребуется.
• Второй вариант – пользователь может, если потребуется, подстроить фокусировку изображения, подкручивая объектив. Это удобнее.
• В редких случаях пользователю предоставляется возможность выбора объектива с тем фокусным расстоянием (например, 2,8 или 16 мм), которое обеспечивает требуемый угол обзора, что является наиболее предпочтительным вариантом.

Круглосуточное наблюдение

Современные малогабаритные камеры в корпусе Cube должны в условиях хорошей освещенности формировать изображение с высоким разрешением и при этом не сильно загружать сеть.

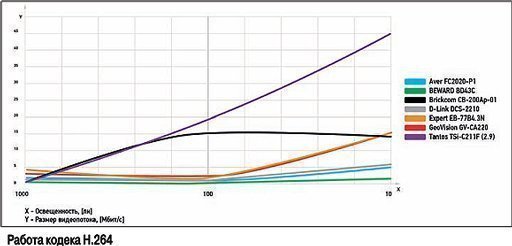

Однако если при настройке системы видеонаблюдения в светлое время суток при хорошей или средней освещенности пользователь ориентируется только на высокое качество изображения, то при низкой освещенности это может привести к резкому увеличению потока от камеры. Данный эффект был хорошо заметен у некоторых протестированных моделей, например у Expert EB-77B4.3N и GeoVision GV-CA220 поток резко увеличивался почти до 15 Мбит/с. У камер Brickcom CB-200Ap-01 и Tantos TSi-С211F такой эффект проявлялся в еще более явном виде – видеопоток заметно возрастал уже при 100 лк. То есть возможность работать с более детализированным изображением может потребовать гораздо большей пропускной способности сети и объема системы хранения данных.

Об этом не стоит забывать при конфигурировании настроек камеры для работы на объекте и подбирать оптимальное соотношение параметров. В некоторых случаях для определенных моделей алгоритм компрессии при режиме адаптивного видеопотока (VBR) с фиксированным качеством изображения не позволяет избежать критичных увеличений его значения во время работы системы. В этом случае можно прибегнуть к крайнему варианту – установке фиксированного значения потока (CBR). Несмотря на то, что данный режим не позволяет в полной мере использовать преимущества алгоритма кодирования H.264, он поможет достичь некоторого компромисса между детализацией и шириной видеопотока в каких-то конкретных ситуациях.

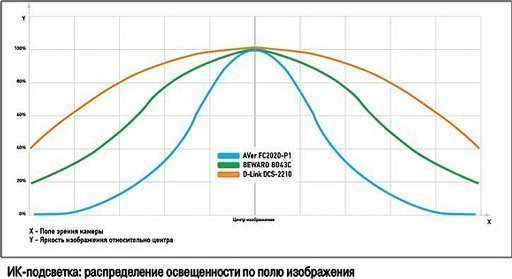

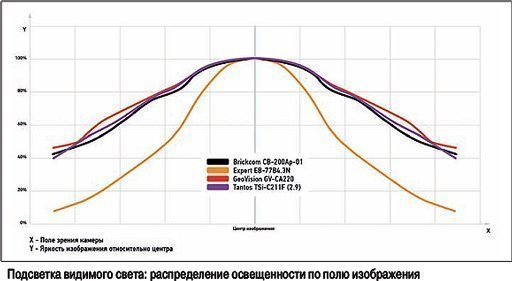

Повышение эффективности втемноте Для улучшения работы камер в условиях очень низкой освещенности производители, помимо режима "день/ночь", зачастую реализуют в этих устройствах ИК-подсветку или подсветку в видимом диапазоне, а также пассивные ИК-датчики движения. Причем возможны различные комбинации перечисленных функций в одной камере. ИК-датчик позволяет даже в полной темноте детектировать движение в зоне обзора камеры, например, проходящих людей. Впрочем, с такой задачей может справиться и камера с видеодетектором движения, в которой имеется встроенная ИК-подсветка. А усложнение продукта, как правило, ведет к возрастанию его стоимости. На эффективности работы системы видеонаблюдения в целом будут также сказываться и особенности встроенной в эти камеры подсветки. Если с ее помощью поле зрения камеры освещается очень неравномерно, то, соответственно, информативной будет только небольшая часть изображения. На краях изображение может быть сильно затемнено и иметь на этих участках малое разрешение или же быть неразличимо совсем. Подсветка в видимом диапазоне позволяет снижать стоимость камеры путем применения недорогого и менее чувствительного сенсора и упразднением механического фильтра (системы "день/ночь") и получать цветное изображение ночью. Насколько важен возникающий при этом значительный демаскирующий эффект от применения видимого света – зависит от цели использования камеры.

Подведем черту: для решения несложных задач (наблюдение в офисе или магазине) современные IP-камеры Cube обладают достаточной функциональностью и демонстрируют хорошие характеристики. И хотя по ряду параметров эти устройства показывают высокие результаты, в связи с особенностями конструкции еще рано говорить, что такие IP-камеры можно использовать и для решения профессиональных задач.
