Выбор кабеля для видеонаблюдения

Какой кабель нужен для работы системы видеонаблюдения?

• Вариант 1. Комбинированный кабель: по одному кабелю передаем видеоизображение (коаксиал) и питание;
• Вариант 2. Комбинированный кабель: по одному кабелю передаем видеоизображение (коаксиал) и питание и аудиоканал;
• Вариант 3. Радиочастотный коаксиальный кабель без усилителей + отдельно кабель питания;
• Вариант 4. Радиочастотный коаксиальный кабель с усилителями + отдельно кабель питания;
• Вариант 5. Кабель «витая пара» без использования передатчиков;
• Вариант 6. Кабель «витая пара»с использованием активных передатчиков для трансляции сигнала на большие расстояния;
• Вариант 7. Кабель «витая пара» с использованием пассивных передатчиков;
• Вариант 8. Оптоволоконные линии:
• 1) Для обеспечения надежной работы видеооборудования рекомендуется использовать источники бесперебойного питания
  2) Для подключения кабеля к камерам и другим устройствам видеонаблюдения понадобятся разъемы для видеокабеля и питания.

Как отличить качественный коаксиальный кабель?

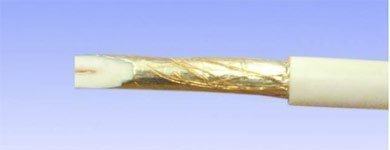

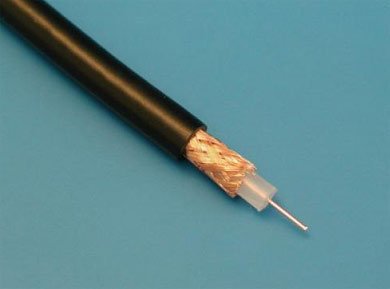

Качественный коаксиальный кабель. Толстая медная жила, медный экран с заполнением 96%.	Заполнение оплетки уже не 96%, а всего лишь 40%-50%. Затухание сигнала в таком кабеле будет выше	Типичный кабель из ЮВА. Жиденькая оплеточка, тонкая центральная жила, хлипкая изоляция. Цена 2-3 р/м. Такой кабель лучше не использовать вообще.

Выбор коаксиального кабеля

Если выбор сделан в пользу использования комбинированного или коаксиального кабеля следует обратить внимание на следующие детали:

• длина кабеля. С увеличением длины кабеля растет затухание сигнала при его прохождении по кабелю. Величина затухания зависит от качества материалов, применяемых для изготовления кабеля. Большое затухание сигнала сказывается на потере яркости и четкости картинки (например, для кабеля РК 75-2-11 затухание на 6 Мгц составит 0,22 Дб /м, то для кабеля РК-75-4-11 затухание будет 0,08 Дб/м, что почти в три раза меньше.);
• частота сигнала. С увеличением частоты сигнала увеличивается влияние на качество передачи сигнала емкости кабеля. Потери качества выражаются в ухудшении четкости и детализации картинки;
• внешние наводки. Кабель, как и любой проводник, может работать как антенна. Поэтому при недостаточной экранировке на полезный видеосигнал могут значительно повлиять внешние электромагнитные наводки, ухудшая качество изображения вплоть до невозможности просмотра;
• межсигнальные помехи. Возникают в близкорасположенных кабелях при недостаточном взаимном экранировании, а также в случае физического расщепления структуры одного из кабелей и превращения его в излучатель по отношению к другим кабелям;
• температура кабеля. Параметр, который определяется температурными условиями эксплуатации кабеля. В этом смысле нужно учитывать температурную стабильность параметров кабеля и применять кабель, рассчитанный для применения в заданном диапазоне температур;
• групповая задержка сигнала.

Какой же кабель для видеонаблюдения выбрать?

При выборе кабеля с точки зрения строения нужно учитывать его назначение в системе.

 Как устроен коаксиальный кабель:

​Оболочка кабеля, обычно, изготавливается из поливинилхлоридного пластиката (ПВХ) или из светостабилизированного полиэтилена. Если радиочастотный кабель используется внутри помещения, и не подвергается прямому воздействию солнечного света и атмосферных осадков, то оболочка кабеля может быть выполнена из ПВХ, в противном случае, при наружной прокладке, необходим кабель с оболочкой из светостабилизированного полиэтилена;

• Внешний проводник у кабелей может быть в виде оплетки или в виде комбинации ламинированной алюминиевой фольги и оплетки из медных луженных проволок. В последнем случае, в радиочастотных кабелях, плотность внешней оплетки относительно невелика, что оправдано при использовании кабелей на высоких частотах (свыше 50 МГц). Для систем видеонаблюдения прямого усиления (частоты 0...6 МГц) лучше использовать кабели с обычной плотной оплеткой. Существует группа полужестких кабелей, в которых внешний проводник выполнен виде сплошной гофрированной или гладкой медной (или алюминиевой) трубки. Эти кабели имеют хорошие экранные характеристики и высокие, стабильные параметры;

• Изоляция кабеля может быть сплошной, например, из полиэтилена или полувоздушной: из пористого полиэтилена. Изоляция из пористого полиэтилена также может различаться по своим свойствам в зависимости от метода ее получения - технологии химического или физического вспенивания. При внешней схожести этих двух видов изоляции, "физически" вспененная изоляция имеет ряд существенных преимуществ перед "химией" по влагостойкости и уровню потерь на высоких частотах. Кабели со сплошной полиэтиленовой изоляцией имеют на 20-25% больше потерь по отношению к кабелям с полувоздушной изоляцией, но существенно превосходят их по влагостойкости и механической прочности ( стойкости к продавливанию изоляции). Для теплостойких кабелей (150-200 град.) используется фторопластовая изоляция. Как правило, это изоляция в виде обмотки лентой из фторопласта Ф-4 или, для миниатюрных кабелей, экструзируемая изоляция из фторопласта Ф-4МБ;

• Внутренний проводник кабелей может быть одно-проволочным или многопроволочным. Многопроволочный внутренний проводник обеспечивает большую надежность и гибкость кабеля, но увеличивает потери (коэффициент затухания) по отношению к кабелям с однопроволочным проводником. При стационарной прокладке обычно используют кабели с однопроволочным внутренним проводником, но надо иметь ввиду, что кабели со сталемедным внутренним проводником по отношению к медному проводнику могут иметь большие потери на частотах менее 10 МГц (системы видеонаблюдения прямого усиления).

Особенности монтажа коаксиального кабеля:

При монтаже коаксиального кабеля не следует забывать, что он достаточно легко набирает наведенные напряжения, которые негативно сказываются на качестве изображения. Поэтому обязательно от силовых линий отступаем минимум на 0,5 м. Также следует помнить про золотое правило - изгиб коаксиального кабеля не должен быть менее пяти его диаметров. При более сильном изгибе меняется волновое сопротивление кабеля, которое потом вылазит на изображении в виде диагональных полос.

Выбор комбинированного кабеля

Комбинированный кабель различается по типу использования: в помещениях или на улице. Комбинированный кабель с оболочкой из поливинилхлоридного пластика подлежит использованию только в закрытых помещениях. Он не выносит воздействия внешней среды и нуждается в надежной прочной изоляции.

Виды комбинированного кабеля:

• КВК-2П 2х0,5 или КВК-2П 2х0,75 Кабель - состоящий из одного коаксиального проводника и двух жил для питания. Изоляция – поливинилхлорид;
• ШСМ (3жилы +1 в экране) Состоит из трех жил, имеет дополнительную жилу в экране. Принимает аудио сигналы.
