2. Новый модуль R‑CAD: автоматизированное проектное обоснование разборчивости речи по СП 3.13130.2026

В новом релизе R-CAD 4.2 появился инструмент, которого на рынке еще не было, – модуль расчета предварительного проектного решения по разборчивости речи. Он создан для проектировщиков, которые работают по обновленному СП 3.13130.2026 и сталкиваются с необходимостью обосновать, что речевые оповещатели не просто создают звук, а обеспечивают понятность передаваемых инструкций.

Почему разборчивость нельзя проверить «на глаз»

Разборчивость речи – это способность слушателя правильно воспринимать речевое сообщение: не просто слышать звук, а понимать слова и смысл инструкции. СП 3.13130.2026 впервые в российской практике предъявил требования к разборчивости для СОУЭ. Для проектировщиков это означает, что теперь недостаточно рассчитать уровень звукового давления – нужно обосновать, что оповещатели обеспечивают разборчивость на 90% площади.

Документ предусматривает несколько подходов к обоснованию:

Упрощенный (п. 6.11.3) подходит для помещений с фоновым шумом не выше 65 дБА, но требует расстояния между оповещателями не более 6 метров, что резко увеличивает количество оповещателей (а соответственно и избыточность оборудования, и стоимость проекта).

Второй путь сложнее – полный расчет STI/STIPA в профессиональном акустическом ПО – дает полную картину с учетом реверберации и отражений, но требует детальной акустической модели и данных об отделке, мебели, которые на этапе проектирования СОУЭ есть не всегда.

Существует и рекомендуется третий более гибкий путь – предварительное проектное обоснование по приложению В, пункт В.7.4. Он требует, чтобы уровень оповещателя превышал фоновый шум не менее чем на 15 дБ в октавных полосах 500, 1000 и 2000 Гц, при расстоянии между оповещателями до 16 м и до слушателя до 8 м.

Проверка именно трех полос критична: речь воспринимается не как общий уровень, а как набор частотных составляющих. Если запас есть на 1000 Гц, но нет на 500 или 2000 Гц и сигнал близок к уровню шума, то фактическая разборчивость окажется хуже. Т.е. проверка показывает, где оповещатель действительно обеспечивает запас над шумом, а где зона выглядит покрытой только формально.

Почему ручной расчет – это проблема

Но на практике такая проверка – это трудоемкий ручной расчет в Excel или на уровне экспертной оценки – с десятками оповещателей, где часто учитывают только ближайший источник и не суммируют вклад соседних, и такой подход плохо масштабируется. А нужно учитывать характеристики конкретной модели оповещателя, мощность включения, направление излучения, расположение на плане, высоту установки, расчетные точки и фоновый шум.

Именно для этой задачи в новом релизе R‑CAD появился модуль расчета предварительного проектного решения по разборчивости речи.

Что делает новый модуль R-CAD

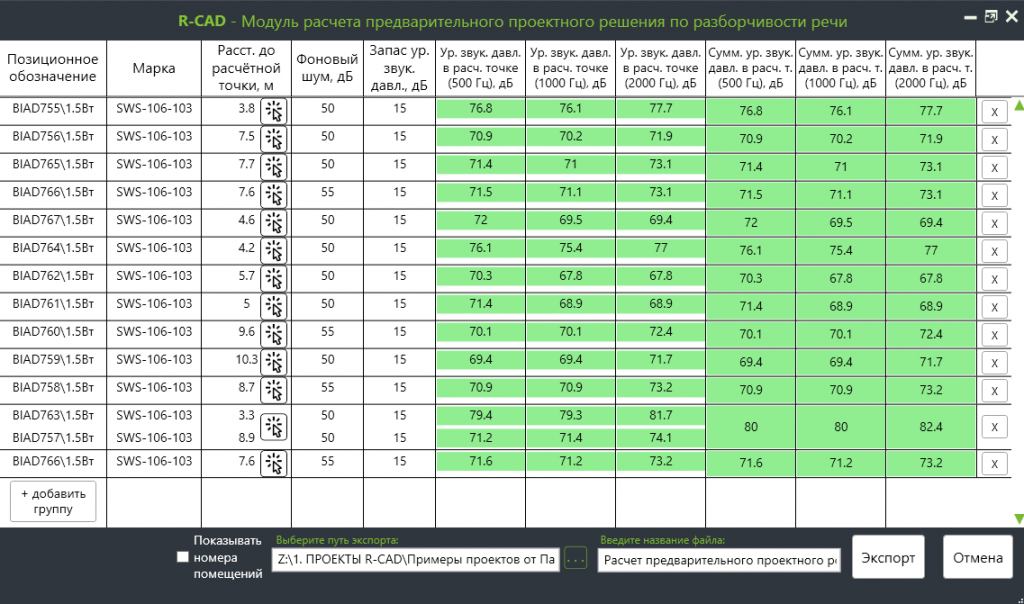

Модуль автоматизирует проверку расстановки речевых оповещателей по приложения В, пункт В.7.4 прямо на плане проекта. Для каждого оповещателя строятся эпюры разборчивости речи покрытия на частотах 500, 1000 и 2000 Гц – видно, где запас речевого сигнала над фоновым шумом достаточен, а где требуются корректировки. В спорных точках проектировщик выбирает влияющие источники, и программа суммирует их вклад по каждой полосе с четким статусом «проходит / не проходит».

Инструмент решает несколько типовых задач проектировщика:

• позволяет быстрее подобрать количество и расположение речевых оповещателей;
• показывает зоны, где может не выполняться запас 15 дБ в одной из октавных полос;
• дает возможность сравнить разные мощности включения оповещателей;
• помогает обосновать выбранную расстановку расчетными данными;
• сокращает количество ручных проверок в Excel;
• заранее выявляет места, где может потребоваться дополнительное акустическое обоснование.

Главная ценность модуля – не в том, чтобы заменить инженерное решение, а в том, чтобы дать проектировщику понятный расчетный ориентир прямо в рабочей среде проектирования.

Что получает проектировщик

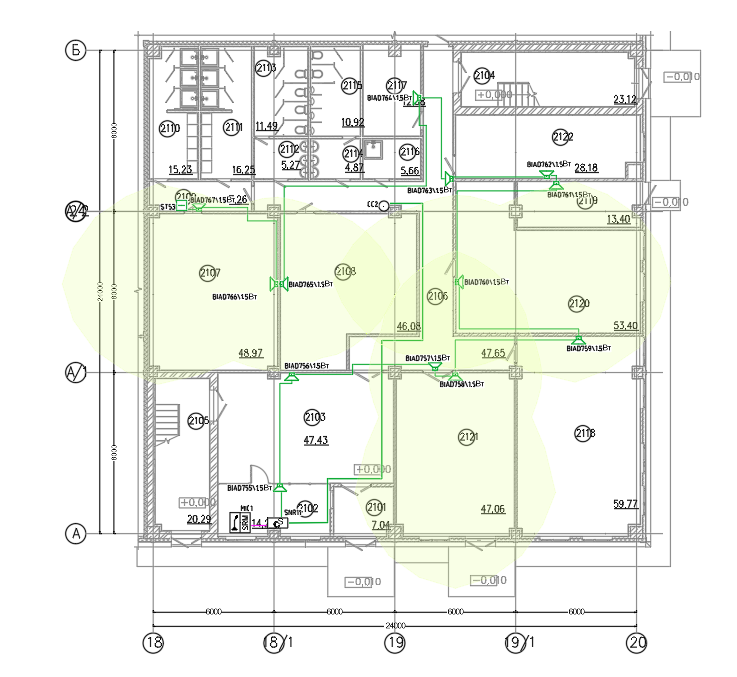

На выходе – чертеж с расстановкой и с зонами действия оповещателей, проверка критических точек с детализацией по каждому источнику, однозначный статус по каждой из трех полос (проходит / не проходит), данные для корректировки мощности или количества оповещателей. А также шаблон пояснительной записки в DOCX с нормативным обоснованием, таблицей расчетов и выводом.

Это не автоматическое создание проекта, а стандартизированная расчетная записка, которая снижает риск пропустить обязательные данные и ускоряет оформление документации.

Почему это важно

Модуль R‑CAD – единственное на рынке решение, которое работает в контексте фактического CAD-чертежа, с конкретными моделями оповещателей, выполняет трехполосную проверку по В.7.4, позволяет суммировать источники в точке и дает готовое обоснование для проектной документации.

Он не заменяет STI и полную акустическую модель – это достаточный уровень обоснования для большинства типовых проектов и консервативная оценка по прямому полю без формальных отражений, которые без модели помещения создают ложную точность.

Что еще в релизе

Добавлены две формы отчета по расчету звукового давления – для СП 3.13130.2009 и для актуального СП 3.13130.2026. В структурных схемах появился коэффициент разрежения по вертикали, выровнены обозначения и исправлен порядок устройств на линиях речевого оповещения, обновлены библиотеки оборудования и проведен ряд доработок выходной документации.
