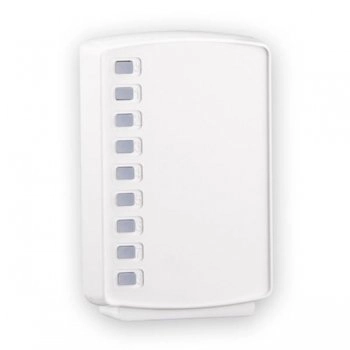

Астра-713 ППКОП на 8 ШС, возможность постановки-снятия ключами Touch Memory

Прибор приемно-контрольный 8ШС, 2 выхода ОК, 2 выхода "сухие контакты", работа под управлением ППКОП "Астра-Дозор" по RS-485 или автономно, U-пит. 12В, I-потр. не более 230мА

Астра-713 ППКОП на 8 ШС, возможность постановки-снятия ключами Touch Memory

Назначение

• контроль состояния 8 шлейфов сигнализации (ШС) с включенными охранными или пожарными извещателями;

• управление средствами оповещения;

• выдача тревожных извещений на ПЦН через релейные выходы;

• обмен информацией с ППКОП Астра-Дозор по интерфейсу RS-485;

• работа в качестве проводного расширителя ШС в системе Астра-Zитадель с центральным ППКОП Астра-Z-8945 исп.А.

Особенности

• автономное использование или объединение по интерфейсу RS-485 под управлением центрального ППКОП;

• максимальная емкость в системе Астра-Дозор - 16 приборов;

• максимальная емкость в системе Астра-Zитадель - 30 приборов;

• установка режимов работы с помощью перемычек или с помощью ПК;

• программируемые релейные выходы и выходы типа "открытый коллектор" для управления внешними устройствами (только при автономной работе);

• встроенные кнопки-индикаторы для постановки на охрану / снятия с охраны соответствующего ШС (только при автономной работе);

• защита от перегрузок и неправильных действий в цепях ШС;

• "спящий" режим;

• выдача извещения о тревоге на ПЦН при полном отключении электропитания;

• двухцветная индикация.

Основные данные

• постановка на охрану/снятие с охраны при автономной работе осуществляется:
  - с использованием ключей Touch Memory (ТМ) или устройств, генерирующих код формата ТМ, (РПУ Астра-Р исполнение ТМ, РПУ Астра-РИ-М). Количество регистрируемых идентификаторов ТМ - 28. Регистрация идентификаторов ТМ с помощью кнопки ТМ или с ПК,
  - с использованием переключателя или кнопки с фиксированными состояниями “замкнут/разомкнут”,
  - с использованием кнопок-индикаторов ШС;

• постановка на охрану/снятие с охраны при работе с центральным ППКОП осуществляется по команде от ведущего прибора;

• обеспечивается работа ШС по типам "охранный " или "пожарный";

• контроль ШС типа "охранный" производится по сопротивлению в жестких границах состояний ШС "норма", "нарушение". Распознавание состояния ШС "неисправность " не производится;

• контроль ШС типа "пожарный” производится по сопротивлению в жестких границах состояний ШС "норма ", "нарушение ", "неисправность ", "внимание ";

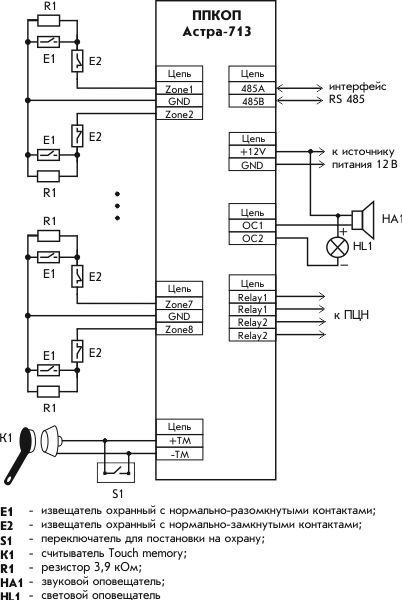

• В ШС могут быть включены:
  - извещатели и приемо-контрольные приборы, имеющие выход типа сухой контакт (релейный) и работающие на замыкание или размыкание;
  - пожарные извещатели, питающиеся по шлейфу (до 5 мА) и способные работать в диапазоне питающих напряжений от 14 до 21 В;

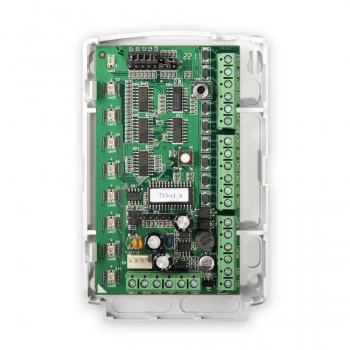

• при автономном использовании возможна установка основных режимов работы с помощью перемычек на плате прибора и предусматривает выбор:
  - режима настройки (перемычки или ПК),
  - способа постановки на охрану (ТМ или переключатель),
  - режима работы звуковых оповещателей (все извещения или только тревога),
  - включения режима автоперевзятия,
  - режима работы ШС ( "охранный " - "пожарный"),
  - времени задержки на вход/выход;

• наиболее полная реализация возможностей прибора в автономном режиме осуществляется программированием с ПК (ПО Pconf-713);

• подключение прибора к ПК обеспечивается устройством сопряжения Астра-984;

• для работы под управлением ППКОП Астра-Дозор осуществляется смена ПО прибора программой Pconf-713, при этом режимы работы, заданные для автономного использования, автоматически аннулируются. Режимы работы прибора устанавливаются перемычками и с ППКОП Астра-Дозор;

• для работы под управлением ППКОП Астра-Z-8945 исп.А осуществляется смена ПО прибора "Модулем смены ПО" из программного комплекса мониторинга ПКМ Астра-Z, при этом режимы работы, заданные для автономного использования, автоматически аннулируются. Режимы работы прибора устанавливаются "Модулем настройки" из ПКМ Астра-Z. Возможен выбор 5-ти типов ШС: "пожарный комбинированный с двойной сработкой", "пожарный тепловой с двойной сработкой", "пожарный комбинированный с одинарной сработкой", "охранный", "технологический". Выходы Астра-713 являются системными и учитываются в едином "сквозном" списке.

• прибор не предназначен для использования в составе систем автоматического управления пожаротушением.

Технические характеристики:

• напряжение питания    10÷15 В
• количество ШС, подключаемых к прибору    8 шт
• ток потребления в дежурном режиме    180 мА
• ток потребления в режиме "Тревога"     230 мА
• количество релейных выходов    2 шт
• количество выходов "открытый коллектор" (ОК)    2 шт
• напряжение источника питания, при котором включается индикация "Питание ниже нормы"    11 ± 0,3 В
• напряжение источника питания, при котором прибор переходит в режим "Сон"    10 ± 0,2 В
• ток в ШС для питания извещателей    5 мА
• максимальный ток, коммутируемый реле    150 мА
• максимальное напряжение, коммутируемое реле    100 В
• максимальный ток нагрузки выходов «открытый коллектор»    500 мА
• максимальное напряжение нагрузки выходов «открытый коллектор»    15 В
• габаритные размеры прибора    120,5х79х30,5 мм
• масса прибора    0,12 кг
• Параметры ШС в автономном режиме:
  • - напряжение на клеммах ШС в дежурном режиме    от 14 до 21 В
  • - ток короткого замыкания по ШС    20 мА
• Время интегрирования ШС:
  • - охранный    70 ± 10 мс
  • - пожарный    300 ± 30 мс
• Сопротивление ШС, в состоянии:
  • - "норма"    от 3 до 5 кОм
  • - "нарушение" охранный    от 0 до 3 или более 5 кОм
  • - "нарушение" пожарный    от 1,5 до 3 или от 5 до 12 кОм
  • - "неисправность" пожарный    от 0 до 1,5 или более 12 кОм
• Сопротивление пожарного ШС в режиме двойной сработки, в состоянии:
  • - "норма"    от 3 до 5 кОм
  • - "пожар"    от 0 до 1,5 или от 5 до 12 кОм
  • - "внимание"    от 1,5 до 3 кОм
  • - "неисправность"    более 12 кОм
• Параметры ШС при работе под управлением ППКОП серии Pro:
• Сопротивление пожарного дымового ШС в режиме двойной сработки, в состоянии:
  • - "норма"    от 3 до 5 кОм
  • - "пожар"    от 0 до 1,5 кОм или от 5 до 12 кОм
  • - "внимание"    от 1,5 до 3 кОм
  • - "неисправность"    более 12 кОм
• Сопротивление пожарного теплового ШС в режиме двойной сработки, в состоянии:
  • - "норма"    от 1,5 до 3 кОм
  • - "пожар"    от 5 до 12 кОм
  • - "внимание"    от 3 до 5 кОм
  • - "неисправность"    от 0 до 1,5 или более 12 кОм
• Сопротивление пожарного комбинированного ШС в режиме одинарной сработки, в состоянии:
  • - "норма"    от 3 до 5 кОм
  • - "пожар"    от 1,5 до 3 кОм или от 5 до 12 кОм
  • - "неисправность"    от 0 до 1,5 или более 12 кОм
• Сопротивление охранного ШС, в состоянии:
  • - "норма"    от 3 до 5 кОм
  • - "тревога"    от 0 до 3 кОм или  более 5 кОм
• Сопротивление технологического ШС, в состоянии:
  • - "норма"    от 3 до 5 кОм
  • - "нарушение"    от 0 до 3 кОм или  более 5 кОм
• Условия эксплуатации:
  • - температура    от -30 до +50°С
  • - относительная влажность воздуха без конденсации влаги    до 93% при +40°С
  • - степень защиты оболочкой    IP30

Индикация и выходы

• двухцветная индикация состояния каждого ШС
• двухцветная индикация состояния цепи питания и интерфейсной линии
• программируемые релейные выходы
• программируемые выходы типа "открытый коллектор" для звукового и светового оповещателей
• вход/выход интерфейсной линии RS-485.

Информативность

• До 27 видов извещений в зависимости от установленных режимов работы прибора.
