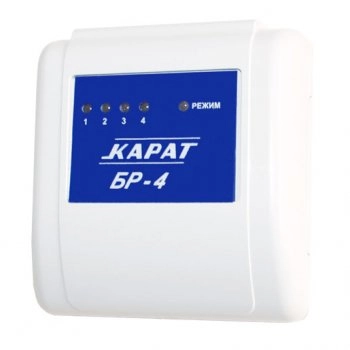

Сибирский Арсенал Карат БР-4
1657 просмотров
650.00 ₽
Цена со скидкой на остаток 1 шт.
1783.33 ₽
Старая цена

Кэшбек 10 рублей

В наличииул. Вольная: 1 шт.

Оставить отзыв

блок реле  4 реле 3А/~250/=36, внешнее питание, индикация, контроль, предназначен для расширения возможностей системы Карат с БИУ TFT

Назначение: Прибор является частью распределенной охранно-пожарной системы КАРАТ и предназначен для управления четырьмя реле с перекидными контактами с возможностью автоматического отключения реле по срабатыванию линии контроля и передачи в центральный блок системы информации о состоянии реле и линий контроля (ЛК). Прибор имеет индикацию, отражающую состояние реле, линий контроля и самого прибора.

Основные особенности Карат БР-4 :

  • Блок предназначен для управления четырьмя реле с перекидными контактами с возможностью автоматического отключения реле по срабатыванию линии контроля (ЛК).
  • Блок передает в центральный блок системы информацию о состоянии реле, линий контроля и исполнительных линий (ИЛ).
  • Блок имеет индикацию, отражающую состояние реле, линий контроля, исполнительных линий и самого прибора.
  • Центральный блок (ЦБ) «КАРАТ» поддерживает до 57-ми блоков расширения «БР-4». Подключение блока к прибору осуществляется по 2-х проводной линии.
  • ЦБ «КАРАТ» непрерывно опрашивает состояния всех внешних блоков, сохраняет их в своей памяти и журнале событий и отображает на БИУ-TFT, а также пере-дает управляющие сигналы о командах оператора с БИУ-TFT во внешние блоки. В зависимости от текущей информации о состоянии реле и ЛК происходит формирование сигналов на выходы.

Технические характеристики:

Количество каналов коммутации

4

Количество линий контроля

4

Напряжение питания (ток постоянный)

11-14 В

Допустимое постоянное напряжение, коммутируемое реле

36 В

Допустимое переменное напряжение, коммутируемое реле

220 В

Допустимый ток, коммутируемый реле

3 А

Напряжение в ЛК в состоянии ОБРЫВ

12 ±2 В

Напряжение в ЛК в состоянии НОРМА

8,5 ±2 В

Допустимый ток нагрузки ЛК

до 2 мА

Оконечный резистор ЛК

7,5 КОм

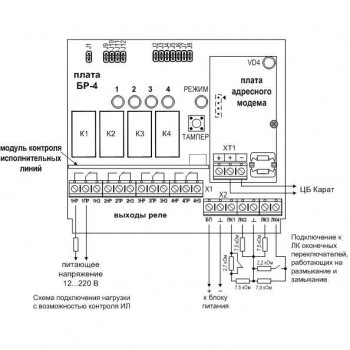

Схема подключения:
