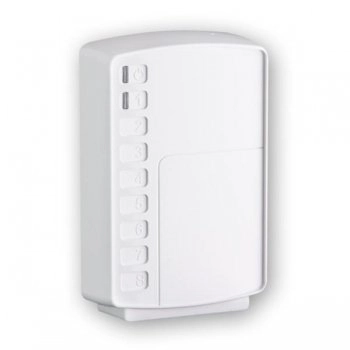

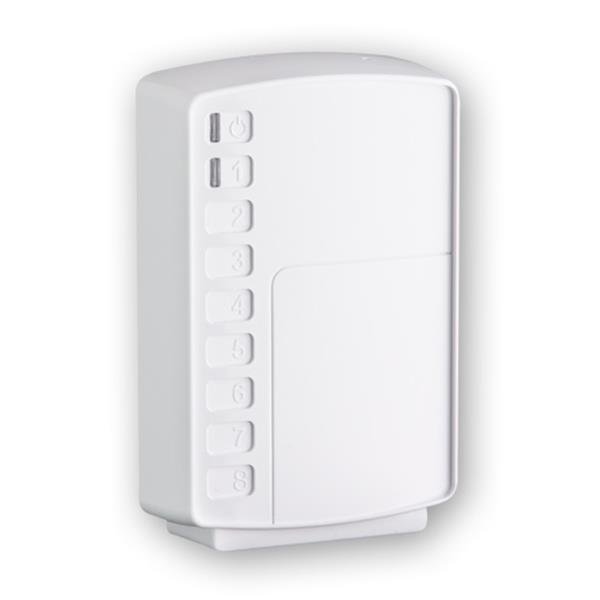

Астра-РИ-М РПУ (Универсальный) радиоприемное устройство до 48 извещателей и брелоков

радиоприемное устройство до 48 извещателей и брелоков. - литера 1 433,42 МГц , - литера 2 433,92 МГц, - литера 3 434,42 МГц

Назначение

Прием по радиоканалу извещений от зарегистрированных извещателей напрямую и через ретрансляторы (РТР), декодирование и выдача извещений на ПЦН через релейные выходы, на два встроенных индикатора и в линию расширения.

Основные особенности:

• NEW: РПУ Астра-РИ-М с новым программным обеспечением версии RIM-RPU-dv10_7 на аппаратной платформе "dv";

• РПУ обеспечивает работу со всеми извещателями системы:

  • Астра-3221 - тревожная кнопка,

  • Астра-3321 - извещатель магнитоконтактный,

  • Астра-361 комплект РК - аварийный извещатель утечки воды,

  • Астра-421 исп.РК - извещатель пожарный дымовой,

  • Астра-4511 - извещатель пожарный ручной,

  • Астра-5121 - извещатель ИК с объемной зоной обнаружения, не реагирующий на перемещение животных весом до 20 кг,

  • Астра-5131 исп. А - извещатель ИК с объемной зоной обнаружения,

  • Астра-5131 исп. Б - извещатель ИК с поверхностной зоной обнаружения,

  • Астра-6131 - извещатель звуковой,

  • РПДК Астра-РИ-М - брелок управления + тревожная кнопка,

  • РПД Астра-РИ - радиопередающее устройство системы Астра-РИ в режиме извещателя охранного (РПДО) или пожарного (РПДП) типа системы Астра-РИ-М;

• модернизированный РПУ обеспечивает совместную работу при информационном обмене по линии расширения с ППКОП Астра-812/812М совместно с ранее выпущенными РПУ Астра-РИ-М;

• в РПУ предусмотрено 3 режима работы, устанавливаемые перемычками: автономный,расширенный и режим ретранслятора (РТР), и режим модуля реле и оповещения (МРО), устанавливаемый с компьютера программой Pсonf-R (работа поддерживается только при совместной работе с РПУ в расширенном режиме работы);

• автономный режим работы обеспечивает:
  - контроль одним РПУ (без применения ППКОП Астра-812) - до 48 радиоустройств (извещателей, РТР);
  - NEW: поддержку до 4-х РТР с одним уровнем ретрансляции;
  - NEW: программирование 2-х релейных выходов и 1 выхода типа “открытый коллектор” с помощью программы для компьютера Pсonf-R,
  - ведущий режим работы РПУ в линии расширения по отношению к модулям реле Астра-821/822, модулю индикации Астра-861,
  - скорость обмена данными по линии расширения - 4800 бит/с,
  - смену частотной литеры РПУ с помощью перемычки и кнопки на плате РПУ,
  - регулировку времени контроля канала связи: 10, 20, 40 минут или без контроля,
  - регистрацию извещателей с помощью кнопки на плате РПУ,
  - управление запрещением/разрешением вывода на внутренние реле всех типов извещений кроме "Тревога/Пожар", "Вскрытие РПУ" и "Блокирование радиоканала",
  - включение режима "Память тревоги" с брелока РПДК,
  - включение режима "Обход неисправной цепи",
  - формирование кода в формате Touch memory (ТМ) для управления постановкой на охрану/снятием с охраны или работу выхода ТМ в режиме переключателя (взят/снят),
  - NEW: формирование уникального кода ТМ для каждой кнопки управления брелока РПДК;

• расширенный режим работы обеспечивает:
  - подключение до 4-х РПУ к ППКОП Астра-812 или до 3-х РПУ к Астра-812М при встроенном модуле РПП Астра-РИ-М,
  - ведомый (пассивный) режим работы в линии расширения по отношению к ППКОП Астра-812/812М. ППКОП в этом случае является ведущим (главным) устройством по отношению к РПУ, модулям реле Астра-821/822, модулю индикации Астра-861, коммуникаторам Астра-881/882, передатчику РПД Астра-РИ
  - программную регулировку времени контроля радиоканала связи: от 10 до 40 минут с шагом 1 минута или без контроля,
  - смену частотной литеры РПУ с клавиатуры ППКОП Астра-812/812М;

• режим ретранслятора обеспечивает:
  - передачу извещений от зарегистрированных в нем извещателей (до 47 шт.) на РПУ или на РПП Астра-РИ-М,
  - автоматическую регулировку времени контроля радиоканала,
  - смену частотной литеры с помощью кнопки на плате РПУ Астра-РИ-М,
  - NEW: контроль качества связи РТР с РПУ по индикации с помощью перемычки F8 на плате РТР,
  - NEW: поддержку 2-х функций в одном приборе: РТР и МРО. Поддержка функции МРО включается через меню ППКОП Астра-812 или Астра-812М;

• режим модуля реле и оповещения поддерживается только при наличии в системе ППКОП Астра-812 или Астра-812М и обеспечивает:
  - прием извещений о состоянии системы по радиоканалу от РПУ,
  - программирование 2-х релейных выходов и 1 выхода типа “открытый коллектор” с помощью программы для компьютера Pсonf-R,
  - автоматическую регулировку времени контроля радиоканала,
  - смену частотной литеры с помощью кнопки на плате РПУ Астра-РИ-М;

• тактика работы реле РПУ в заводских установках одинакова для автономного, расширенного режима работы и режима ретранслятора:
  - реле 1 отображает состояние всех зарегистрированных радиоканальных извещателей охранного типа (кроме брелока),
  - реле 2 отображает состояние всех зарегистрированных радиоканальных извещателей пожарного типа и брелока,
  - выход типа "открытый коллектор" отображает состояние всех зарегистрированных радиоканальных извещателей в режиме работы "звуковой";

• в РПУ обеспечивается с помощью перемычек :
  - выбор режима работы РПУ: автономный, расширенный, режим работы РТР,
  - включение режима работы с ПК;

• в РПУ обеспечивается возможность обновления программного обеспечения и настройки выходов пользователем с ПК при помощи программы для ПК Pсonf-R;

• в РПУ обеспечивается возможность сохранения в ПК и восстановления из ПК резервных копий памяти регистрации радиоустройств в РПУ и РТР (программа для ПК Pсonf-R);

• подключение к ПК обеспечивается USB кабелем типа AM/BM;

• не требует получения разрешений на применение от органов государственной радиочастотной службы.

Новые возможности (NEW) реализуются при условии применения РПУ версии dv10_4 и выше.

Технические характеристики

Напряжение электропитания, В ..........................................................................от 10,5 до 15,0

Ток потребления, мА, не более ..................................................................................... 80

Радиоканал

Рабочие частоты, МГц:

• литера «1»…….. ................................................................................................. 433,42
• литера «2»………. ................................................................................................ 433,92
• литера «3»…….. ................................................................................................. 434,42

Радиус действия брелока, м*, не менее ...................................................................... 1300

Радиус действия «Астра-3221», м*, не менее ............................................................... 1000

Радиус действия остальных извещателей, м*, не менее ................................................. 300

Радиус действия «РПД Астра-РИ», м*, не менее ............................................................ 2500

Линия расширения (интерфейс LIN)

Длина при R<100 Ом, С< 0,033 мкФ, м, не более ............................................................ 200

Скорость передачи данных, бит/с ................................................................................ 4800

Выходы:

Реле 1, 2 (клеммы RELAY 1, RELAY 2):

• максимальное напряжение нагрузки, В .................................................................. 100
• максимальный ток нагрузки, А................................................................................ 0,1

Выход типа открытый коллектор (клемма OC):

• максимальный ток нагрузки, А................................................................................ 1,5
• максимальное постоянное напряжение нагрузки, В ................................................. 24

Информативность

• два светодиодных индикатора:
• красный - индикация извещений,
• зеленый - индикация наличия помех, перегруженности радиоэфира

• NEW: два программируемых релейных выхода;

• NEW: программируемый выход типа “открытый коллектор”;

• выход для подключения к линии Touch memory;

• вход/выход линии расширения;

• антенный разъем;

• USB-разъем.

Типовые схемы подключения:

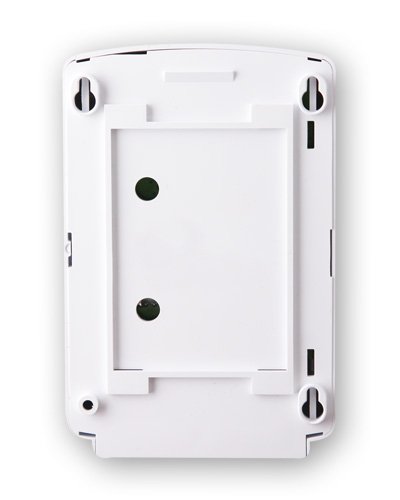

Вид сзади:
