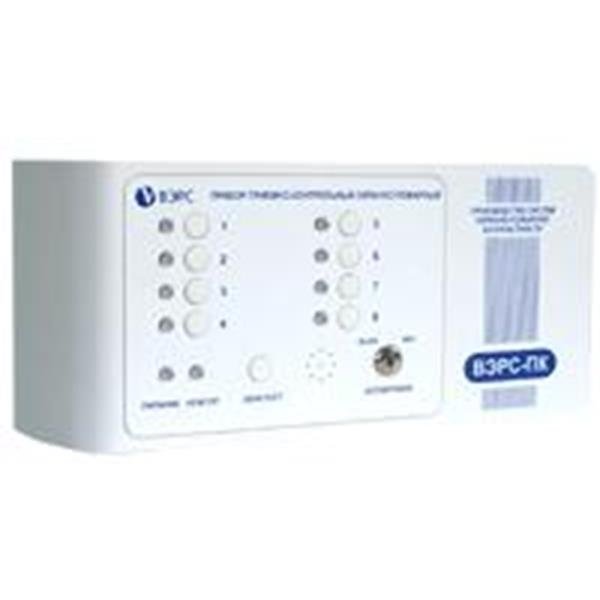

ВЭРС-ПК24П-02 прибор приемно-контрольный охранно-пожарный на 24 шлейфа

1 год гарантии
  • Производитель: ВЭРС
  • Код товара: 088-050
ВЭРС -ПК 24П-02
482 просмотра

ППКОП 24 охранно-пожарных ШС, 3 реле ПЦН, выходы на оповещатели с контролем, гибкое программирование ШС и прибора, управление ключами ТМ, резервированный источник, АКБ 7 АЧ. Пластмассовый корпус

Назначение
Обеспечение на объектах автономной и централизованной охраны от проникновения и пожарной охраны, организация систем оповещения и управления технологическим оборудованием:
• Контроль состояния шлейфов сигнализации (ШС) с подключенными к нему охранными или пожарными извещателями;
• Выдача извещений ПОЖАР, ТРЕВОГА, НЕИСПРАВНОСТЬ на 3 выходных реле ПЦН;
• Управление звуковыми, световыми, речевыми оповещателями, табло «ВЫХОД», подключенными к выходам оповещения;
• Контроль исправности линий подключения оповещателей;
• Передача извещений на подключаемый к прибору регистратор событий «ВЭРС-РС» и на блок выходных реле «ВЭРС-БРУ».

Возможности и особенности
• Гибкое программирование до 20-ти параметров прибора и ШС средствами самого прибора.
• Объединение ШС в разделы для общего;
• Управление ШС электронными ключами (до 250 ключей);
• Встроенный резервированный источник питания с АКБ 7 А*ч, защита от глубокого разряда аккумулятора;
• Возможность подключения внешнего РИП;
• Выходы 12 В и выходы на оповещатели с электронной защитой от КЗ и перегрузки, защита от перегрузок по питанию, защита от импульсных помех по ШС;
• Исполнение в пластмассовом и металлическом корпусе.

Тактики ШС

Тактики охранных ШС:
- Задержка на вход и выход;
- "Тихая тревога";
- Автовзятие;
- Повторное включение сирены;
- Дистанционный сброс.
Тактики пожарных ШС:
- Пожарные ШС с повышенной нагрузочной способностьюдо 2,85 мА
- Пожарные ШС с определением события ПОЖАР по двум сработавшим извещателям и переопросом.
- Задержка восстановления пожарного извещателя при пересбросе напряжения питания пожарного ШС, сек20, 40, 80, 120

Технические данные

Количество ШС, подключаемых к прибору, шт.:
- ВЭРС-ПК16-0216
- ВЭРС-ПК24-0224
Питание прибора:
- от сети переменного тока частотой (50+1) Гц, В220+10%25%
- от аккумулятора, В12+15%
Максимальная мощность, потребляемая прибором от сети переменного тока, ВА, не более:20
Максимальный ток, потребляемый прибором (без учета внешней нагрузки по цепи 12 В и выносных оповещателей)
в дежурном режиме от внутреннего резервного аккумулятора (АКБ) при пропадании сети, А, не более:
0,22
Время работы прибора от АКБ при пропадании сетевого напряжения, час, не менее:
- в дежурном режиме без внешней нагрузки по цепи 12В27
- в режиме тревоги при полной нагрузке по цепи 12В5
Напряжение, выдаваемое прибором на внешнюю нагрузку, В12+2
Суммарный ток внешней нагрузки прибора по цепи 12 В (без АКБ ), А, не более0,6
Максимальный ток внешней нагрузки прибора по цепи 12В (при наличии АКБ или внешнего РИП) А, не более1,2
Прибор обеспечивает автоматическое переключение на питание от внутреннего резервного аккумулятора
при пропадании напряжения сети и обратное переключение при восстановлении сети переменного тока
без выдачи ложных извещений. При этом светодиод «ПИТАНИЕ»:
- Светится непрерывно зеленым при наличии сети 220 В и наличии АКБ;
- Мигает зеленым с частотой 2 Гц при отсутствии сети и АКБ в норме;
- Мигает красным при отсутствии сети и разряженной АКБ.
Напряжение на аккумуляторе, при котором, В:
- отключается основные нагрузки10 ..10,5
- клеммы АКБ отключается от нагрузки9,5+0,3
Напряжение на клеммах для подключения ШС, В:
- в дежурном режиме17+1,7
- при разомкнутом состоянии ШС20+3
Максимальный ток на клеммах ШС, мА:
- для токопотребляющих извещателей3+0,2
- при замкнутом состоянии ШС20+3
Сопротивление утечки между проводами ШС, кОм, не менее
- для охранного ШС20
- для пожарного ШС50
Сопротивление выносного резистора, кОм7,5+5%
Максимальное сопротивление ШС без учета сопротивления выносного элемента, Ом, не более220
Время реакции на нарушение шлейфа, мс, не менее300
Задержка восстановления ПИ при пересбросе напряжения питания пожарного ШС, сек (опционально)20, 40, 80, 120
Задержки для охранного ШС, сек (опционально:
- задержка взятия на охрану для тактики «с задержкой взятия» и «с открытой дверью»;15, 30, 45, 60
- задержка включения выносного звукового оповещателя (сирены) при нарушении ШС;0, 15, 30, 60
Длительность звучания внутреннего звукового сигнализатора и выносного звукового оповещателя в режимах
«Внимание», «Тревога/Пожар» и «Неисправность», мин
5
Примечание: если прибор находится в режиме «Внимание», «Тревога/Пожар» или «Неисправность»
и поступила информация о нарушении еще одного ШС, то отсчет длительности включения сигнализатора и
оповещателя осуществляется с этого момента (снова).
Максимальное количество ключей ТМ, записываемых в прибор, шт:250
- Выходные коммутационные параметры оптореле ПЦН:
- Напряжение переменного тока, не более, В220
- Напряжение постоянного тока, не более, В+300
- Ток, не более, А+0,13
Прибор устойчив к воздействию электромагнитных помех, распространяющихся по проводам и проводящим
конструкциям (кондуктивным помехам) и соответствует нормам УК1-УК5 со степенью жесткости не ниже 2
по ГОСТ Р 50009 при качестве функционирования по ГОСТ 29073 и ГОСТ 29280.
Прибор устойчив к воздействию электромагнитных помех, распространяющихся в пространстве (излучаемым помехам)
и соответствует нормам УП1,УП2 со степенью жесткости не ниже 2 по ГОСТ Р 50009 при качестве функционирования
по ГОСТ 29073 и ГОСТ 29280.
Напряжение помех, создаваемое прибором в проводах и проводящих конструкциях, не превышает значение нормы ИК1
по ГОСТ Р 50009.
Напряженность поля помех, создаваемых прибором, не превышает значение нормы ИП1 по ГОСТ Р 50009.
Условия эксплуатации:
- диапазон рабочих температур (без АКБ), °С-30…+50
- относительная влажность при температуре окружающего воздуха 25 °С, %до 98
Габаритные размеры прибора, мм, не более350х140х100
Масса прибора без аккумулятора, кг, не более:
- Исполнение прибора «М»2,6
- Исполнение прибора «П»1,3
Документация:
  1. Инструкция -ПК 24П-02
