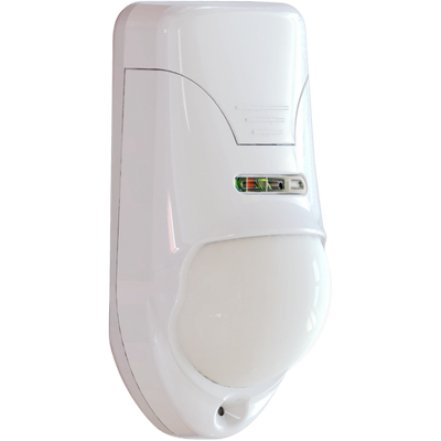

Орлан (ИО 315-1) извещатель охранный поверхностный совмещенный

Совмещенный датчик ИК+разбития стекла, 6м (АК), 12м (ИК объемный), 12В, -20…+45°С, кронштейн в комплекте поставки

Орлан (ИО 315-1) предназначен для использования в составе систем охранной сигнализации, совмещая два независимых канала обнаружения: акустический канал - обнаружение разрушения всех видов строительных стекол: обычного, закаленного, узорчатого, армированного, многослойного, ламинированного, а также стеклянных пустотелых блоков; инфракрасный канал - обнаружение проникновения в охраняемое пространство закрытого помещения.

Принцип действия ИК - канала извещателя основан на регистрации изменений потока теплового излучения, возникающих при пересечении человеком чувствительных зон. Чувствительные зоны извещателя формируются линзой Френеля и двухплощадочным пироэлектрическим приемником излучения. Электрический сигнал с пироэлектрического приемника после усиления поступает в микроконтроллер. В микроконтроллере в соответствии с алгоритмом работы принимается решение на формирование извещения "Тревога - ИК".
Чувствительный элемент АК - канала извещателя представляет собой конденсаторный электретный микрофон со встроенным усилителем. Микрофон преобразует звуковые колебания в электрические сигналы, которые усиливаются и поступают на микроконтроллер. Микроконтроллер производит обработку полученного сигнала и в соответствии с алгоритмом работы принимает решение о наличии разрушения стеклянного листа или низкочастотных и высокочастотных помех и формирует соответствующие извещения.

Основные особенности:

• Сферическая линза, обеспечивающая зону обнаружения без искажений, высокую собирающую способность.
• Объемная зона обнаружения.
• Наличие экрана защиты пироприемника от насекомых.
• Контроль вскрытия корпуса.
• Микропроцессорная обработка сигнала.
• Световая индикация состояния каналов обнаружения и возможность ее отключения.
• Выбор чувствительности АК и ИК каналов.
• Индикация "памяти тревоги".
• Контроль напряжения питания.
• Температурная компенсация обнаруживающей способности при изменении температуры окружающей среды.
• Раздельные выходы на ШС по АК и ИК каналам.
• Наличие кронштейна для изменения положения зоны обнаружения в пространстве.
• Электропитание извещателя осуществляется от источника постоянного тока номинальным напряжением 12 В (МИП-Р, МИП-Р-1).
• Извещатель выдает тревожное извещение размыканием шлейфов сигнализации контактами исполнительных реле отдельно по АК и ИК каналам.

Технические характеристики:

Диаграмма направленности:
