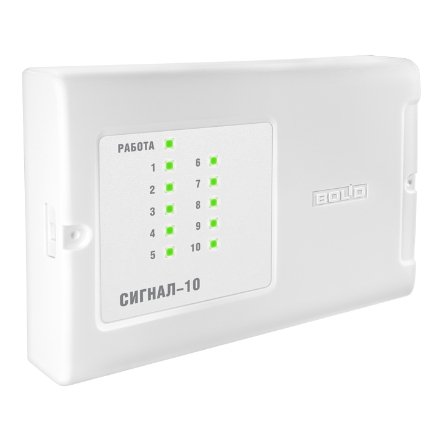

Сигнал-10 прибор приемно-контрольный охранно-пожарный на 10 шлейфов

1 год гарантии
  • Производитель: Болид
  • Код товара: 088-054
Болид Сигнал-10 Сигнал-10 изображение 2Сигнал-10 изображение 3Сигнал-10 изображение 4Сигнал-10 изображение 5
Превью товара 1
Превью товара 2
Превью товара 3
Превью товара 4
Превью товара 5
7237 просмотров
2632.34 ₽
Рекомендованная цена
2321.00 ₽
Спецпредложение до 20.04.2021


В наличии
ул. Вольная: > 5 шт.
Cклад Подольск: > 10 шт

Оценка: 3.21
Оставить отзыв

Для автономной работы и в составе системы "Орион". 10 шлейфов, контроль цепей "Лампа" и "Сирена", управление от брелков Touch Memory (90 ключей) или интерфейса RS-485, 5 выходных реле. От минус 30 до +50град. С.

Назначение: блок приёмно-контрольный охранно-пожарный "Сигнал-10" предназначен для совместного использования с сетевым контроллером (пультом контроля и управления "С2000М" либо компьютером с установленным ПО АРМ "Орион") в качестве совмещённого приёмно-контрольного прибора и прибора управления в составе комплексов технических средств:

  • охранной и тревожной сигнализации;
  • пожарной сигнализации и автоматики.

В автономном режиме блок представляет собой приемно-контрольный охранный прибор.
Основные особенности Сигнал-10:

  • В автономном режиме "Сигнал-10" представляет собой однокомпонентный приемно-контрольный охранный прибор и выполняет следующие функции:
    • контролирует неадресные шлейфы сигнализации:
      • тип 4: охранный
      • тип 5: охранный с распознаванием нарушения блокировочного контакта извещателя
      • тип 6: технологический
      • тип 7: охранный входной
      • тип 11: тревожный
      • тип 12: программируемый технологический
      • тип 14: пожарный адресно-пороговый
      • тип 16: пожарный ручной
  • управляет 2-мя релейными выходами без контроля подключаемых цепей
  • управляет 2-мя ключевыми транзисторными выходами с контролем подключаемых цепей

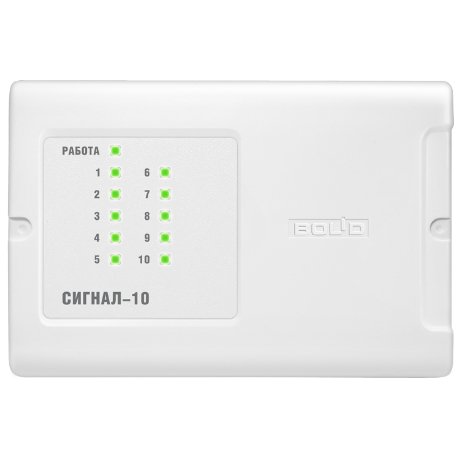

  • отображает состояние шлейфов сигнализации и сообщения о неисправности на 11 встроенных индикаторах
  • поддерживает процедуру взятия/снятия шлейфов сигнализации с помощью электронных идентификаторов (ключей и карточек) через подключаемый внешний считыватель
  • позволяет одновременно управлять группой своих шлейфов сигнализации
  • позволяет сохранять в энергонезависимой памяти до 85 электронных идентификаторов и их полномочия по управления шлейфами сигнализации
  • питается от одного или двух независимых внешних источников питания постоянного тока
  • имеет датчик вскрытия корпуса
  • В составе системы ИСО «Орион», совместно с сетевым контроллером (пультом контроля и управления «С2000М» либо компьютером с установленным ПО АРМ «Орион»), блок представляет собой совмещённый приёмно-контрольного прибор и прибор управления.
  • Дополнительно к функциям в автономном режиме блок выполняет следующие функции:
    • контролирует пожарные неадресные шлейфы сигнализации:
      • тип 1: пожарный дымовой двухпороговый (с распознаванием сработки одного и двух извещателей в ШС);
      • тип 2: пожарный комбинированный однопороговый (с возможностью подключения тепловых и дымовых извещателей);
      • тип 3: пожарный тепловой двухпороговый;
      • тип 16: пожарный ручной
    • контролирует пожарный адресно-пороговый шлейф сигнализации
      • тип 14 с извещателями "ДИП-34ПА", "С2000-ИП-ПА", "ИПР 513-3ПА"
  • передает в ИСО «Орион» сообщения о событиях: состоянии шлейфов, попытках взятия шлейфов на охрану (снятия с охраны), аварийном режиме, неисправностях шлейфов, релейных выходов, питания и т.д.
  • поддерживает централизованное управление своими выходами по событиям в ИСО «Орион»: тревогах в разделах охраны, разрешении/запрещении прохода в точках доступа и т.д.
  • поддерживает процедуру взятия/снятия своих шлейфов сигнализации с помощью электронных идентификаторов (ключей и карточек) через любой считыватель в системе
  • поддерживает процедуру взятия/снятия своих шлейфов сигнализации с помощью системных кнопочных клавиатур и с сетевого контроллера
  • передает текущие значения сопротивлений шлейфов сигнализации с подключенными извещателями и сигнализаторами по запросу сетевого контроллера;
  • имеет в энергонезависимой памяти буфер на 512 событий. В буфер сохраняются сообщения, которые не могут быть переданы сетевому контроллеру при отсутствии связи

Технические характеристики:

Проводные шлейфы сигнализации (ШС)

10 входов

Макс. сопротивление проводов ШС без учета оконечного сопротивления

1 кОм для охранных ШС
100 Ом для пожарных ШС

Макс. сопротивление проводов адресных ШС

50 Ом

Мин. сопротивление утечки между проводами ШС или каждым проводом и "землёй"

20 кОм для охранных ШС
50 кОм для пожарных ШС

Подключаемые к ШС устройства

Неадресные охранные и пожарные извещатели с релейным выходом

Без ограничений

Адресные пороговые пожарные извещатели "ДИП-34ПА", "С2000-ИП-ПА", "ИПР513-3ПА"

до 10 в одном ШС

Неадресные охранные извещатели, питающиеся от ШС

общий ток потребления извещателей по одному ШС - до 3 мА

Неадресные пожарные извещатели, питающиеся от ШС

общий ток потребления извещателей по одному ШС типа 1 - до 3 мА
общий ток потребления извещателей по одному ШС типа 2 - до 1,2 мА

Контакторы и сигнализаторы с нормально-замкнутыми или нормально-разомкнутыми контактами

без ограничений

Контролируемые цепи технологических установок

по 1 цепи к ШС типа 12, до 4 программируемых пороговых уровней контроля на 1 технологическую цепь

Напряжение на каждом входе ШС

19 В ÷22 В при установленном оконечном резисторе 4,7 кОм± 5% и токе потребления извещателей 0 ÷ 3 мА,
27 ± 0,5 В при обрыве ШС

Ограничение тока в короткозамкнутом ШС

26,5 мА

Световая индикация тревог и неисправностей

1 индикатор состояния прибора и 10 индикаторов состояния каждого из ШС

Встроенный звуковой сигнализатор

не менее 50 дБА на расстоянии 1 м

Датчик вскрытия корпуса

микропереключатель

Энергонезависимый буфер событий

512 сообщений

Интерфейс

RS-485, протокол Орион

Скорость передачи

9600 бит/с

Тип передачи

полудуплекс

Питание блока

от внешнего источника постоянного тока номинальным напряжением от 12 до 24 В

Диапазон напряжения питания

от 10,2 В до 28,4 В постоянного тока

Потребляемый ток

220 – 410 мА при напряжении питания 12 В,
110 – 200 мА при напряжении питания 24 В

Готовность к работе после включения питания

не более 3 с (при условии наличия стабильного напряжения выше 11 В на клеммах хотя бы одного ввода питания прибора)

Внешний считыватель ЭИ

1 вход

Интерфейс подключаемых считывателей

Dallas Touch Memory, iButton

Светодиоды

Управление двумя светодиодами считывателя (красным и зеленым) в соответствии с логическими уровнями "+5В КМОП", с ограничением тока при прямом подключении светодиодов на уровне 10 мА

Объем памяти ЭИ пользователей

до 85

Выходы

4 шт.

Оптореле

2 шт.: 170 В/0,1А (постоянное); 130 В/0,1А (переменное)

Ключи (транзисторные)

2 шт.: 28 В, 1 А с контролем цепей подключения нагрузки на обрыв и короткое замыкание (ток контроля 3 мА)
Примечание – На выходы коммутируется напряжение питания блока. При нагрузке на выход, близкой к максимальной, рекомендуется питать блок от источника напряжением 24В

Защита от перегрузки по току

самовосстанавливающиеся предохранители

Рабочий диапазон температур

от -30 до +50 °C

Относительная влажность

до 98% при +25 °C

Степень защиты корпуса

IР40

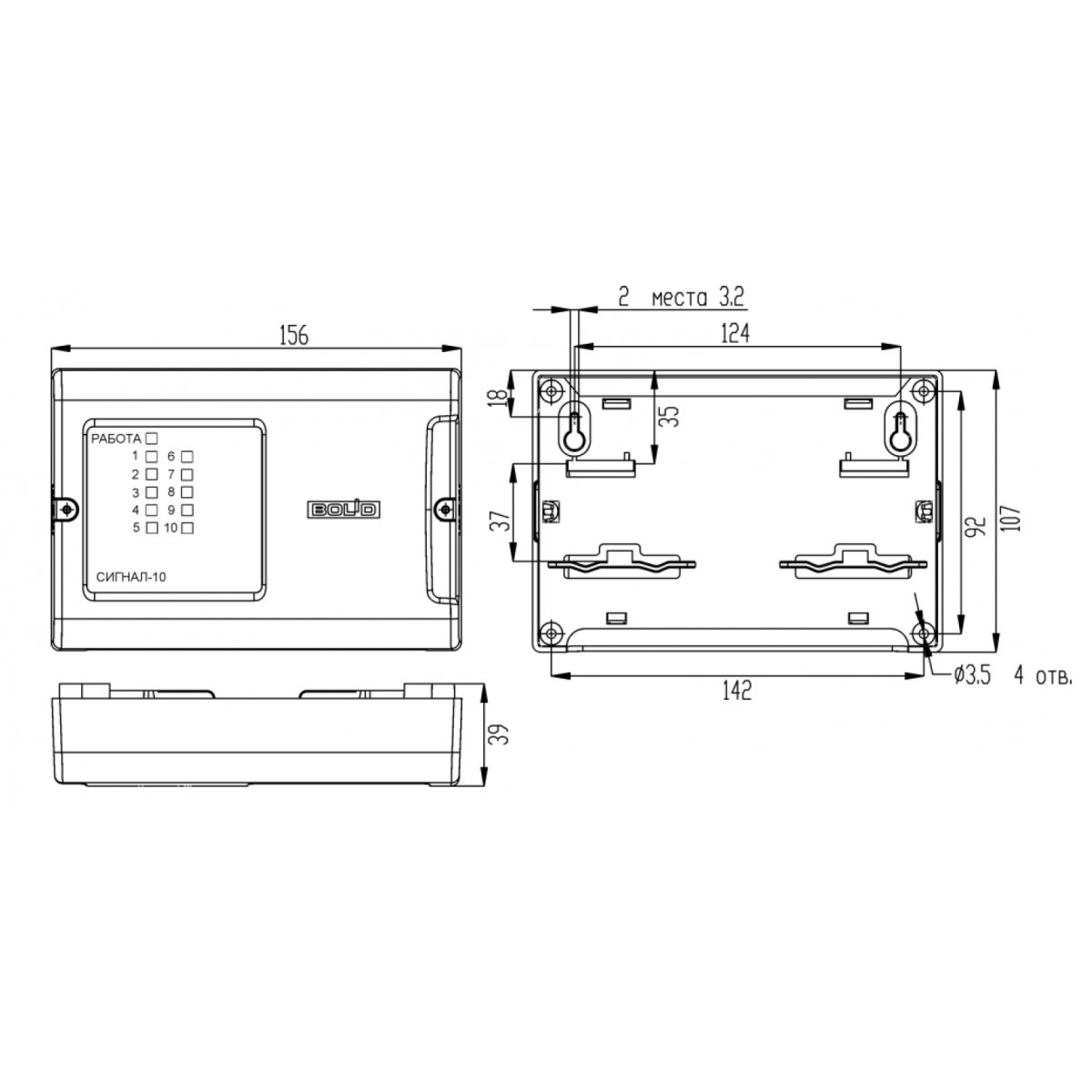

Габаритные размеры

156х107х39 мм

Вес блока

не более 0,3 кг

Средний срок службы

10 лет

Программирование блока

программа UProg.exe

Подключение к ПК

через интерфейс RS-485 с помощью преобразователя интерфейсов

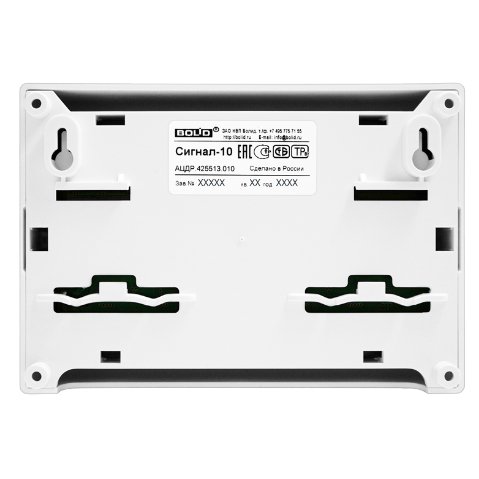

Тип монтажа

настенный навесной или на DIN-рейку

Характеристики Сигнал-10:

  • Тип адресного устройства: ППКОП / контроллер
  • Производитель: Болид
  • Место установки: В помещении
  • Особенности адресного устройства: Нет
