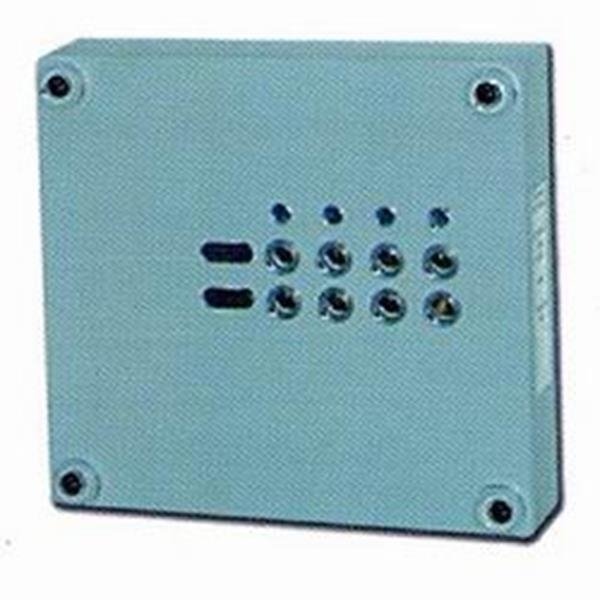

Пульсар21 Адресный блок АБП21

Адресный блок "АБП21" предназначен для подключения безадресных извещателей к адресному ППКП "Пульсар 21". К одному адресному блоку может быть подключено до четырех извещателей любого типа. Шлейф каждого извещателя контролируется на обрыв и короткое замыкание. Подключение к ППКП производится по адресному четырехпроводному шлейфу пожарной сигнализации. Две линии используются для подключения питания 24В постоянного тока, две другие линии используются в качестве информационного канала.

К одному ППКП может быть подключено до четырех АБП21 по два в каждый шлейф ШС1, ШС2. Каждый АБП21 имеет адрес, который задается переключателем. При срабатывании извещателя сигнал "Пожар" передается с помощью оконного адресного интерфейса в ППКП и индицируется соответствующими индикаторами на лицевой панели ППКП. При передаче сигнала "Неисправность" ППКП выдает групповой сигнал "Неисправность". Неисправность в шлейфе конкретного извещателя может быть зафиксирована в режиме "Тест".

Технические характеристики:

• Напряжение питания, В........................................................................12...28
• Потребляемый ток , мА
• - в дежурном режиме,....................................................................100
• - в режиме "Пожар",......................................................................400
• Нагрузочная способность шлейфа, мА...................................................3
• Ток, коммутируемый контактами реле, не более, А..............................0,5
• Рабочий диапазон температуры окружающей среды, °С.................-50...+55
• Степень защиты оболочки по ГоСТ14254-80........................................IP55
• Габаритные размеры, мм.................................................................200*200*70
• Масса, не более, кг................................................................................3,0
• Срок службы изделия, лет.......................................................................10
