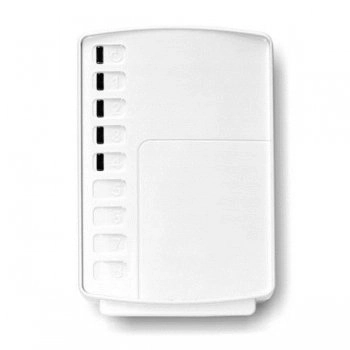

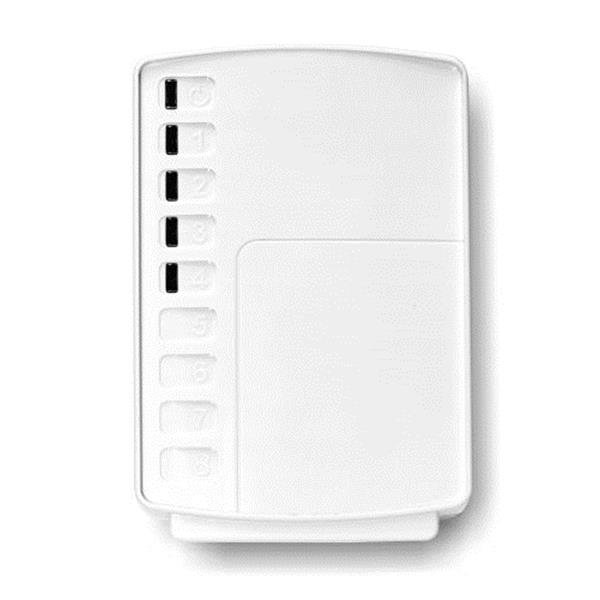

Астра-823 модуль реле, 4 выхода

модуль реле, 4 выхода, из них 2 выхода с контролем целостности цепи нагрузки, 2 неконтролируемых выхода - силовые реле с перекидными контактами, 250 В, 3А; работа в системе Астра-Zитадель под управлением ППКОП Астра-Z-812, подключение к ППКОП по RS-485, выбор режимов работы реле с ПК или из меню ППКОП

Назначение
Выдача извещений на релейные выходы (цепи управления) по командам управляющего устройства по линии интерфейса RS-485.


Особенности

• 4 выхода:


- 2 (К1 и К2) с контролем обрыва и короткого замыкания цепей управления,

- 2 (К3 и К4) без контроля;

• при включенной схеме контроля коммутируемых только на замыкание цепей выходов К1 и К2 обеспечивается коммутация напряжения от внешнего источника питания DC 5 - 30 V на выход для питания нагрузки Rн (при замкнутом состоянии выхода обеспечивается выдача напряжения)
• при выключенной схеме контроля цепей выходов К1 и К2 обеспечивается коммутация AC/DC напряжений до 250 V;

• неконтролируемые выходы К3 и К4 обеспечивают коммутацию AC/DC напряжений до 250 V контактами на переключение
• выходы включаются/выключаются (для К1 и К2) и переключаются (для К3 и К4) управляющим устройством


Основные данные

• цифровой интерфейс стандарта EIA RS-485 для обеспечения проводной связи между устройствами системы. Основные технические показатели интерфейса:


- поддержка до 250-ти устройств на линии связи со стороны ППКОП Астра-Z-812М,

- скорость в линии 9,6 кбит/с;

• при работе с ППКОП Астра-Z-812М:


- каждому выходу модуля присваивается системный номер при настройке ППКОП;
- управление выходом обеспечивается при условии его привязки к логическим разделам;
- поддерживаются 6 стандартных режимов работы выходов по выбору в настройках ППКОП: «ПЦН тревога», «Контрольная лампа», «ПЦН контрольный», «Звуковой», «Тревога», «Исполнительный»;
- режим «Специальный» для работы выходов по набору дополнительных требований, задаваемых пользователем при настройке управляющего устройства. Обеспечивается настройкой с ПК;
- при обрыве и коротком замыкании цепей управления выдается извещение “нарушение”. Адресом источника такого извещения является назначенный системный номер выхода;

- обработка информации о контролируемых цепях обеспечивается в логических разделах ППКОП типа “технологический”

Технические данные

напряжение питания - 10,5÷15,5 В
ток потребления, не более:

- при выключенных выходах 50 мА
- при включенных выходах (за исключением
тока потребления нагрузки) 220 мА
максимальное коммутируемое напряжение:

- АС/DC (для выходов К1, К2 с выключенным контролем) 250 В
- DC (для выходов К1, К2 с включенным контролем) 30 В
- АС/DC (для выходов К3, К4) 250 В
минимальное коммутируемое напряжение DC для обеспечения режима контроля целостности цепи (для выходов К1, К2), не более 5 В
максимальный коммутируемый ток:

- AD 3 А
- DC 3 А
дальность проводной линии связи интерфейса RS-485 при условии применения кабеля класса КСПВГ 0,2 -1000 м
максимальная емкость источников извещений - 48 шт.

Условия эксплуатации

- температура от -30 до +55°С
- относительная влажность воздуха без конденсации влаги до 93% при +40°С
- степень защиты оболочкой IP41

Информативность
"норма";
"не зарегистрирован в УУ";
"вскрытие";
"восстановление вскрытия";
"неисправность питания";
"нет связи с УУ";
"цепь управления в норме, выход разомкнут";
"цепь управления в норме, выход замкнут";
"в цепи управления короткое замыкание";
"в цепи управления обрыв";
"без контроля, выход разомкнут";
"без контроля, выход замкнут";
"смена ПО"
