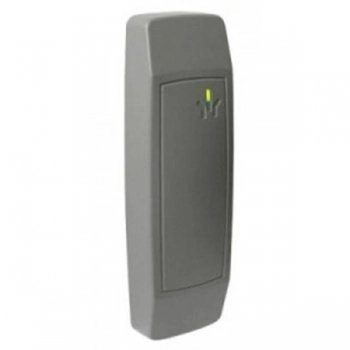

PERCo-RP-15.2D Бесконтактный считыватель для карт формата EMM и HID, всепогодное исполнение

Бесконтактный считыватель для карт формата EMM и HID, всепогодное исполнение, интерфейс Wiegand-26, цвет корпуса - темно-серый

Бесконтактные считыватели PERCo-RP-15.2D предназначены для работы с идентификаторами в виде бесконтактных (Proximity) карт и брелоков, которые применяются в качестве электронных пропусков в системах контроля и управления доступом, в системах платного доступа и др.

Считыватель PERCo-RP-15.2D в корпусе темно-серого цвета оптимален для установки в цехах промышленных предприятий, складах и других производственных помещениях. Считыватель PERCo-RP-15.2D предназначен для работы с картами формата EMM и HID. Считыватель подключается к контроллерам систем PERCo-S-600 и PERCo-SYS-15000 по интерфейсу Wiegand-26.

Дальность считывания кода:

• для карт EMM - 8 см,
• для карт HID - 6 см.

Принцип работы считывателя PERCo-RP-15.2D:

Каждый идентификатор (карта или брелок) имеет свой персональный код, который определяется однократно на этапе изготовления и не может быть изменен в процессе эксплуатации. Идентификаторы не имеют встроенного источника питания, что делает их срок службы практически неограниченным.

Во включённом состоянии считыватель излучает вблизи себя электромагнитное поле. Идентификатор, оказываясь в этом поле, активизируется и начинает передавать индивидуальный кодированный сигнал, принимаемый считывателем. Предельное расстояние, на котором обеспечивается считывание идентификаторов, зависит от типа идентификатора.

Считывание кода происходит при поднесении идентификатора к считывателю. При этом идентификатор может находиться в кармане, в бумажнике или в любом другом магнитопрозрачном контейнере (футляре). Считывание кода при этом подтверждается кратковременным включением звуковой индикации, а также светодиодной индикации на корпусе считывателя.

Предусмотрена возможность внешнего управления световой и звуковой индикацией считывателей. Формат выходных данных с кодом идентификатора определяется при монтаже определенным подключением соответствующего провода. Поэтому бесконтактные считыватели PERCo могут использоваться совместно с внешними контроллерами различных типов.

Условия эксплуатации устройства:

• Температура окружающего воздуха от – 40 до +40°С
• Относительная влажность воздуха не более 95%, при t=30°С

Устойчивость к воздействию механических факторов по ГОСТ 17516-72....М4

При эксплуатации считывателя соблюдайте общие правила электробезопасности

при использовании электрических приборов.

Питание считывателя осуществляется от стабилизированного источника

постоянного тока напряжением 12 В. Запрещается эксплуатация считывателя

при неисправном источнике питания.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Номинальное значение напряжения питания постоянного тока, В ..............12

Допустимые значения напряжения питания постоянного тока, В.......10,5…14

Ток потребления, мА, не более .......................................................................60

Потребляемая мощность, Вт, не более ....................................................... 0,85

Дальности считывания кода при номинальном значении напряжения питания

для различных карт (брелоков) составляют:

Для карт HID ProxCard II, см, не менее .................................................... 6

Для карт EM-Marin, см, не менее .............................................................. 8

Для брелоков, см, не менее .........................................................................4

Дальности считывания кода при установке считывателя на металлическом

основании для различных карт (брелоков) составляют:

Для карт HID ProxCard II, см, не менее .................................................... 5

Для карт EM-Marin, см, не менее .............................................................. 7

Для брелоков, см, не менее .........................................................................3

Предельная величина удаления считывателя от внешнего контроллера

достижима при выполнении приведенных ниже требований к монтажу изделия.

Интерфейс связи с контроллером......................................................... Wiegand

Уровни выходных сигналов и сигналов управления:

Уровень логической «1», В, не менее.................................................... 4,3

Уровень логического «0» , В, не более.................................................. 0,4

Удалённость считывателя от внешнего контроллера**, м, не более .......... 150

Штатная длина соединительного кабеля, м .................................................. 0,9

Масса считывателя, г, не более .................................................................... 220

Габаритные размеры считывателя (без учета кабеля), мм ............. 1454623
