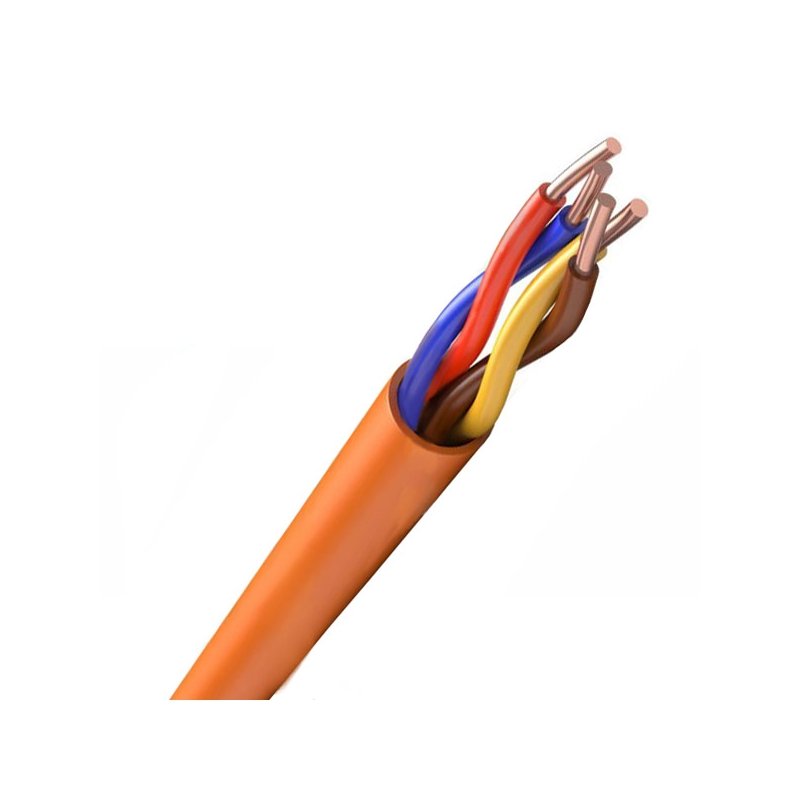

Кабель с низким показателем дымо.-газовыделения. Изоляция из огнестойкой керамообразующейся резины. Оболочка из поливинилхлоридного пластиката пониженной пожароопасности c низким дымо- и газовыделением, напряжение до 300В, цвет оранжевый. 2 пары парной скрутки медных однопроволочных жил диаметром 0,75мм.
Область использования
Кабели симметричные, парной скрутки, огнестойкие, предназначены для групповой стационарной прокладки в системах противопожарной защиты, в т.ч. системах пожарной сигнализации (ОПС), системах оповещения и управления эвакуацией (СОУЭ), системах автоматического пожаротушения (АУПТ), системах противодымной защиты, а также в других важных системах жизнеобеспечения, которые должны сохранять работоспособность в условиях пожара. Кабели КПСнг-FRLS обладают пониженным дымо- и газовыделением. Эксплуатируются внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков. Могут использоваться на атомных станциях, в системах класса безопасности 2–4, вне гермозоны.
Конструкция
Пары с однопроволочными медными жилами сечением от 0,2 до 2,5 мм² с изоляцией из огнестойкой кремнийорганической резины в оболочке из ПВХ пластиката пониженной пожароопасности с низким дымо- и газовыделением. Оболочка оранжевого цвета. Производятся серийно в одно-, двухпарном исполнении, при заказе могут изготавливаться с числом пар до 40, в зависимости от сечения жил.
Электрические параметры | |||||||
Номинальное сечение жил S, мм2 | 0,2 | 0,35 | 0,5 | 0,75 | 1,0 | 1,5 | 2,5 |
Диаметр жил d, мм | 0,5 | 0,7 | 0,8 | 1 | 1,1 | 1,4 | 1,8 |
Электрическое сопротивление жилы постоянному току при температуре 20 °C, не более, Ом / км | 96,0 | 63,0 | 37,4 | 25,5 | 18,8 | 12,6 | 8,0 |
Электрическое сопротивление изоляции жил при температуре 20 °C, не менее, МОм х км | 100 | 100 | 100 | 100 | 100 | 100 | 100 |
Электрическая ёмкость пары, не более, нФ /км | 55 | 60 | 65 | 70 | 75 | 80 | 85 |
Коэффициент затухания на частоте 1 кГц, не более, дБ / км | 2,00 | 1,50 | 1,30 | 1,20 | 0,95 | 0,70 | 0,50 |
Рабочее напряжение, не более, В | 300 | 300 | 300 | 300 | 300 | 300 | 300 |
Массогабаритные и эксплуатационные параметры | ||||||
Маркоразмер | Диаметр жилы, | Наружный размер, Dн, не более, мм | Мин. радиус изгиба, мм | Расчетная масса 1 км, кг | Диапазон рабочих температур, °С | Срок службы, не менее лет |
КПСнг(А)-FRLS 1х2х0,2 | 0,5 | 4,70 | 10 Х Dн допускается | 26,8 | монтаж: –10 ÷ 50 эксплуат.: | 15 |
КПСнг(А)-FRLS 2х2х0,2 | 5,20х7,75 | 43,6 | ||||
КПСнг(А)-FRLS 1х2х0,35 | 0,7 | 5,35 | 32,8 | |||
КПСнг(А)-FRLS 2х2х0,35 | 5,85х9,05 | 54,8 | ||||
КПСнг(А)-FRLS 1х2х0,5 | 0,8 | 5,65 | 37,7 | |||
КПСнг(А)-FRLS 2х2х0,5 | 6,15х9,65 | 62,3 | ||||
КПСнг(А)-FRLS 1х2х0,75 | 1 | 6,00 | 43,9 | |||
КПСнг(А)-FRLS 2х2х0,75 | 6,50х10,40 | 74,1 | ||||
КПСнг(А)-FRLS 1х2х1,0 | 1,1 | 6,50 | 51,3 | |||
КПСнг(А)-FRLS 2х2х1,0 | 7,00х11,40 | 87,9 | ||||
КПСнг(А)-FRLS 1х2х1,5 | 1,4 | 7,20 | 69,5 | |||
КПСнг(А)-FRLS 2х2х1,5 | 7,70х12,50 | 119,1 | ||||
КПСнг(А)-FRLS 1х2х2,5 | 1,8 | 8,20 | 93,5 | |||
КПСнг(А)-FRLS 2х2х2,5 | 8,70х14,60 | 164,7 |
