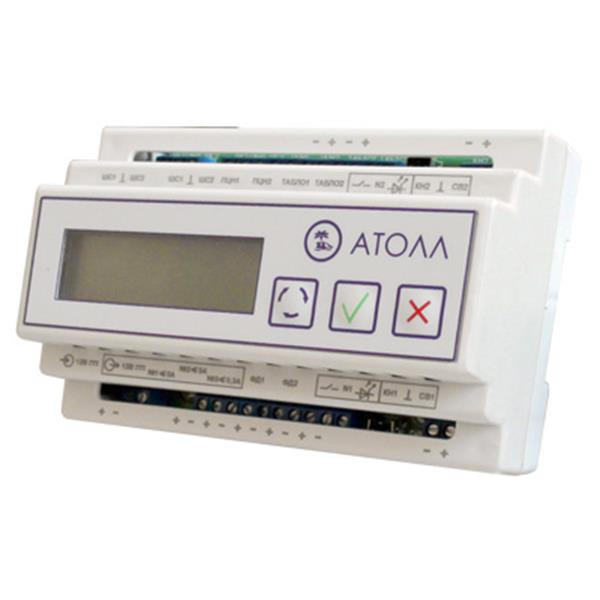

АТОЛЛ-LED-DIN Контроллер интеллектуального управления освещением

  • Производитель: Бастион
  • Код товара: 404-434
Бастион АТОЛЛ-LED-DIN
598 просмотров

Контроллер интеллектуального управления освещением. Включение/выключение светильников по 2-м независимым выходам, ток коммутации каждого выхода до 5 А, 12 В. Независимая логика управления от датчиков движения, шлейфов сигнализации, сигналов ПЦН, световых табло, датчиков освещенности. Внутренний таймер постоянных и случайных включений, инверсия выходов. Энергонезависимая память, программирование со встроенной клавиатуры, ЖК-дисплей. Датчики освещенности в комплекте. Возможность интенрации в охранную сигнализацию. Корпус на ДИН рейку.

Контроллер интеллектуального управления освещением АТОЛЛ-LED-DIN представляет собой устройство прямого интеллектуального управления светодиодными светильниками с номинальным напряжением питания постоянного тока 12 В или другими типами источников освещения с номинальным напряжением питания 220 В 50 Гц с использованием дополнительного релейного модуля.

В качестве источников управляющего сигнала могут использоваться извещатели различного типа. Для их питания контроллер имеет дополнительный выход постоянного напряжнения 12 В 0,3 А.

Контроллер обеспечивает:

  • включение/выключение освещения по двум независимым выходам
  • включение/выключение освещения при нарушении работы в любом из двух шлейфов сигнализации
  • включение/выключение освещения при появлении сигналов от пульта централизованного наблюдения и/или от световых табло
  • включение/выключение освещения при снижении уровня освещенности выносного датчика ниже запрограммированного порогового
  • включение/выключение освещения при срабатывании внешних извещателей (например, датчика движения)
  • возможность питания внешних извещателей постоянным напряжением 12 В и суммарным током 0,3 А
  • включение/выключение освещения по любому из заранее запрограммированных событий для 10 таймеров или по случайному закону
  • возможность просмотра состояния каждого выхода контроллера
  • возможность просмотра причины включения освещения
  • возможность инверсии состояния выходов контроллера с целью получения инверсной логики включения/выключения освещения
  • возможность установки текущего значения времени
  • снижение энергопотребления путем отключения подсветки дисплея через 3 минуты
  • сохранение программных установок при полном обесточивании контроллера.

Технические характеристики:

Напряжение питания контроллера, В

10…14

Потребляемый ток (без нагрузки), в рабочем состоянии, не более, мА

160

Потребляемый ток (без нагрузки), в дежурном состоянии, не более, мА

60

Количество выходов для подключения светильников/источников освещения, шт

2

Выходное напряжение выходов для подключения светильников, В

10…14

Выходной ток каждого выхода для подключения светильников, не более, А

5

Выходное напряжение для питания датчиков, В

10…14

Максимальный ток питания датчиков, А

0,3

Входное напряжение по входам шлейфов сигнализации и световых табло, В

0…14

Диапазон рабочих температур, °С

0… + 40

Относительная влажность воздуха при +25 °С

не более 80 %

Габаритные размеры ШхВхГ, мм, не более

140х90х63

Масса, кг, не более

0,27

Возможная схема использования:
