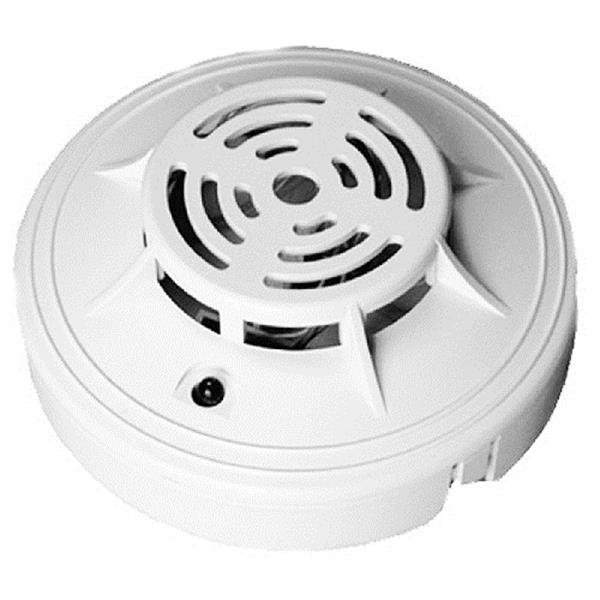

ИП-105-1 А1 извещатель тепловой максимальный

Тепловой максимальный ,световая индикация, ток потребления не более 30мкА в дежурном режиме, ток потребления в режиме «Тревога» 30мА,

Магнито-Контакт ИП-105-1 А1
273.50 руб.
Розничная цена
260.50 руб.
Мелкий опт
248.10 руб.
Опт
1 год

гарантии

Вернем 8 рублей

Наличие:Срок поставки уточняйте у менеджеров

Назначение изделия
  • Извещатели пожарные, точечные, максимальные тепловые, неадресные, восстанавливаемые ИП 105-1-А1, ИП 105-1-А3, ИП 105-1-(70°С) ИП 105-1-(50°С), предназначены для круглосуточной работы с целью обнаружения пожара, сопровождающегося повышением температуры в закрытых помещениях различных зданий и сооружений.
  • Извещатели ИП 105-1-А1, ИП 105-1-А3, ИП 105-1-(70°С) выдают информацию о пожаре в шлейф пожарной или охранно-пожарной сигнализации приборов приемно-контрольных (далее ППК) с величиной тока короткого замыкания не более 20 мА, таких как: ``Сигнал-20``, ``Сигнал-20П``, ``Сигнал-ВК``, УОТС1-1А, ``Нота 1-01``, ``Радуга`` и других. Подключение извещателей в шлейф осуществляется параллельно. При постоянном напряжении в шлейфе соблюдение полярности включения не требуется. При наличии в шлейфе знакопеременного напряжения подключение извещателя осуществляется с использованием полупроводникового диода, включенного в требуемом направлении. В режиме передачи сигнала ``ПОЖАР`` на извещателях включается оптический индикатор красного цвета. Извещатели ИП 105-1-А1, ИП 105-1-А3 сохраняют состояние режима передачи сигнала «ПОЖАР» после снижения температуры окружающей среды. Извещатель ИП 105-1-(70оС) не сохраняет состояние режима передачи сигнала ``ПОЖАР`` после снижения температуры окружающей среды при протекающем токе менее 10мА. При протекающем токе более 10мА извещатель ИП 105-1-(70°С) сохраняет режим передачи сигнала ``ПОЖАР``. Возврат в исходное состояние осуществляется кратковременным отключением напряжения питания шлейфа на время 2 с.
  • Извещатель ИП 105-1-(50°С) не имеет оптического индикатора и выдает сигнал «Пожар» на охранно-пожарную приемно-контрольную аппаратуру путем размыкания сухих контактов извещателя (может поставляться с внешним выносным световым индикатором ИВС).
Основные технические характеристики

Извещатели выпускается в климатическом исполнении УХЛ4 по ГОСТ 15150-69.
Условия эксплуатации: температура окружающего воздуха от –40°С до +40°С для ИП 105-1-(50°С), от –40°С до +50°С для ИП 105-1-А1 и от –40°С до +60°С для ИП 105-1-А3 ИП 105-1-(70°С), относительная влажность не более 93% при температуре 40°С
Извещатели не являются источниками каких-либо помех по отношению к аналогичным извещателям, извещателям другого типа и назначения, а также по отношению к бытовой радиоаппаратуре.
Масса извещателей не более 150 г.
Извещатели соответствуют требованиям НПБ 76-98, НПБ 85-2000 и имеют температуру срабатывания от 46 до 54°С для ИП 105-1-(50°С), от 54°С до 65°С для ИП 105-1-А1 и от 64 до 76°С ИП 105-1-(70°С), ИП 105-1-А3.
Степень защиты извещателей, обеспечиваемая оболочкой соответствует IP20 по ГОСТ 14254-96.

  • ИП 105-1-(70°С), ИП 105-1-А1, ИП 105-1-А3. Электропитание извещателей осуществляется по шлейфу сигнализации непосредственно от приемно-контрольного прибора, диапазон питающих напряжений от 10 до30 В. Ток, потребляемый извещателями в дежурном режиме, не более 30 мкА. Величина напряжения на извещателе ИП 105-1 (70оС) в режиме передачи сигнала ``ПОЖАР`` при протекающем токе 5мА и 20 мА не менее 2 В. . Величина напряжения на извещателях ИП 105-1-А1, ИП 105-1-А3 в режиме передачи сигнала ``ПОЖАР`` при протекающем токе 20 мА не более 5.2 В, величина напряжения в режиме передачи сигнала «ПОЖАР» при протекающем токе 5 мА не менее 4.2В. Время технической готовности извещателей к работе не более 2 с.
Устройство и принцип работы

Конструктивно извещатель выполнен в пластмассовом корпусе, состоящем из основания и съемной крышки. Внутри корпуса на основании установлен термочувствительный элемент, три клеммы для подключения извещателя к шлейфу пожарной сигнализации и подключения резистора оконечного. В основании извещателя имеются два отверстия для крепления при установке на объекте.

Преимущества покупки в ТД Актив-СБ:

    Информация о технических характеристиках, комплекте поставки и внешнем виде товара носит справочный характер и основывается на последних доступных к моменту публикации сведениях

    Консультации по оборудованию

    Задайте вопрос специалисту о ИП-105-1 А1 извещатель тепловой максимальный


    Вопрос от: Сергей

    Здравствуйте.По какой схеме полключать к сигнал 20М при том, что в флейфе будут дымовые датчики.

    • Ответил: Алексей Анисимов

      Добрый день. Я бы посоветовал /prod-148.html
      /images/IZV_POJ/doc/ip-101-3a-a3r1_.pdf
      стр.4 схема подключений
      Уже есть выход с 1,5 кОм оконечником, ставится вместо дымового или на шлейф.

    • Ответил: Алексей Анисимов

      А подключение данных датчиков
      Тип 2 – Пожарный комбинированный.
      В ШС включаются пожарные дымовые (нормально-разомкнутые) и тепловые (нормально-
      замкнутые) извещатели.
      Подключение извещателей в шлейф
      осуществляется параллельно. При постоянном напряжении в шлейфе соблюдение полярности включения не требуется. При
      наличии в шлейфе знакопеременного напряжения подключение извещателя осуществляется с использованием полупроводникового
      диода, включенного в требуемом направлении.
      /images/PPK/doc/signal-20m_.pdf
      стр. 43


    Вопрос от: Василий Побегайло

    Какое дополнительное сопротивление к нему нужно для включения по схеме "И" и Сигнал-20П?

    • Ответил: Алексей Ельников

      Подключать нужно по такой схеме: http://f5.s.qip.ru/uFoPM4Uo.png
      Сопротивление R1 - 4k7 Ом - оконечный. Сопротивления R2 и R3 возьмите равным 1k5 Ом. Но тип шлейфа следует задать "Тип1– Пожарный дымовой".
