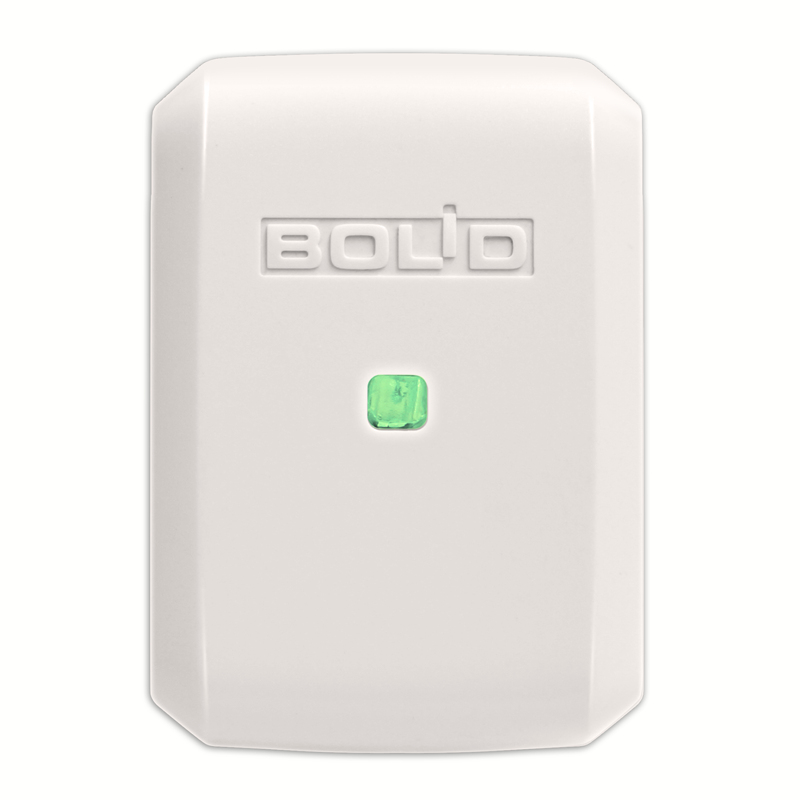

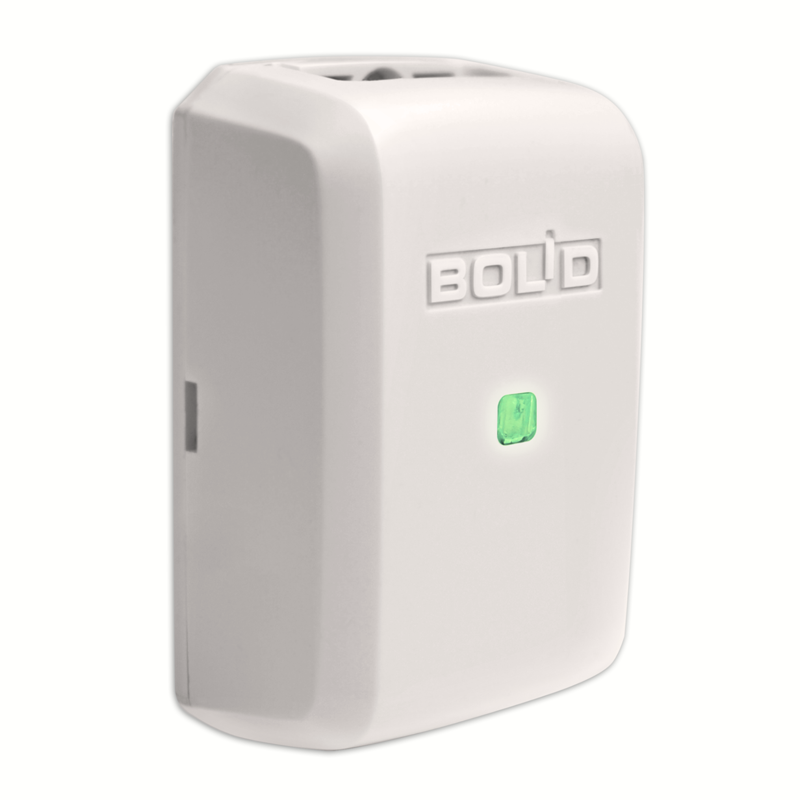

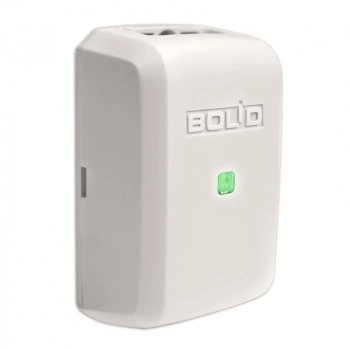

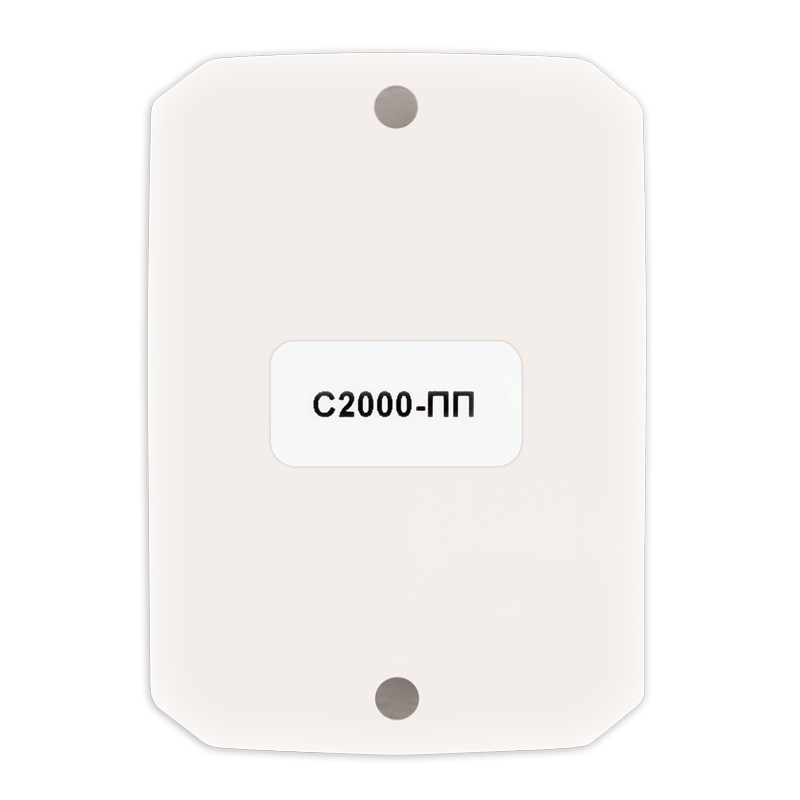

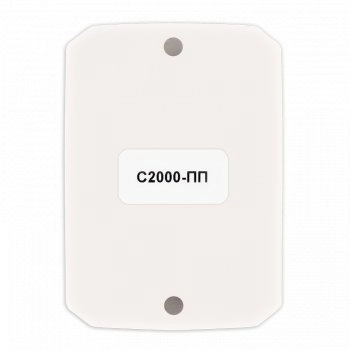

С2000-ПП Преобразователь протокола RS-485 системы Орион в RS-485 Modbus-RTU

  • Производитель: Болид
  • Код товара: 405-228
5599 просмотров
1903.04 ₽
Рекомендованная цена
1 661 ₽
Спецпредложение до 09.07.2025

В наличии
Склад МО, Домодедово: 2 шт
Склад поставщика: 10 шт

Оценка: 5
Оставить отзыв

Преобразователь протокола RS-485 системы Орион в RS-485 Modbus-RTU

Назначение: преобразователь протокола "С2000-ПП" предназначен для работы в составе ИСО "Орион" для интеграции с оборудованием сторонних производителей по интерфейсу Modbus RTU или для передачи событий ИСО "Орион" на передатчик RS-202TD в протоколе Ademco Contact ID

Основные особенности  С2000-ПП:

  • Передает на внешнее оборудование состояние реле, зон и разделов ИСО "Орион" с пультом "С2000M" или без пульта "С2000M" (в соответствии со своей Базой данных)
  • Передает на внешнее оборудование количественные значения параметров: температура/ влажность/напряжение/ток/количество импульсов
  • Принимает внешние команды на изменение состояния зон и разделов или включение/выключение реле приборов ИСО "Орион" с пультом "С2000M" или без пульта "С2000M" (в соответствии со своей Базой данных)
  • Передаёт сообщения от приборов ИСО "Орион" на радиоканальный передатчик "Риф Стринг RS-202TD" для организации пультовой охраны
  • Допускается подключение нескольких "С2000-ПП" к пульту "С2000M" на свободные адреса в ИСО "Орион"

Технические характеристики:

База данных

количество реле

до 255

количество зон

до 512

количество разделов

до 64

количество идентификаторов пользователей

до 64

количество событий (размер кольцевого буфера событий)

256

Питание прибора

от внешнего источника постоянного тока

Напряжение питания

10,2...15,0 В

Ток потребления при напряжении питания 12 VDC

не более 30 мА

Программирование прибора

Параметры протокола интерфейса RS-485

программа "RS485Setting.exe"

Параметры протокола интерфейса Modbus

программа "UProg.exe"

Параметры Базы данных

программа "UProg.exe"

Время технической готовности

не более 3 с

Рабочий диапазон температур

от минус 30 до +50 °C

Степень защиты корпуса

IР41

Габаритные размеры

55x36x22 мм

Масса

50 г

Срок службы

не менее 10 лет

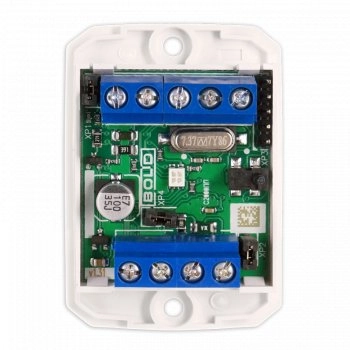

Тип подключения к прибору

клеммная колодка под винт, провод от 0,4 до 3,0 кв.мм

Способ монтажа

настенный навесной

Параметры интерфейса

RS-485 "Орион"

"Modbus/TD" Шлюз Modbus

RS-202TD

тип интерфейса

RS-485

RS-485

RS-485

тип протокола

"Орион"

Modbus-RTU

Contact ID

скорость передачи

9600 бит/с

1200, 2400, 9600, 19200, 38400 бит/с

9600 бит/с

количество стоповых бит

1

2 - без контроля четности

1

1 - с контролем четности

контроль четности

нет

нет, четность, нечетность

нет

максимальная длина пакета

75 байт

256 байт

14 байт

Характеристики:
  • Производитель: Болид
  • Интерфейс на входе: RS485
  • Интерфейс на выходе: RS485
Техническая консультация
Самовывоз из офиса:
    Пункт выдачи:*
      Доставка курьером:*
        Транспортные компании:
          Почта России:*
            * Срок доставки указан для товара в наличии на складе в Москве
            Отзывы:
            Комментарий

            Использую для интеграции Болида с Андромедой. Работает.
