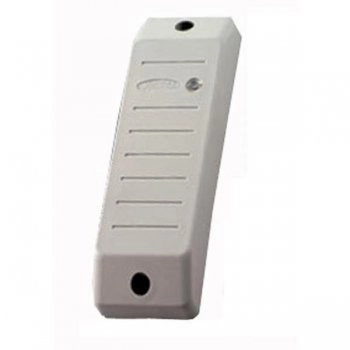

NR-EH03 серый выносной считыватель для контроллера NC-1000/5000 на 5-14 см,

Производитель: Parsec
- Поделиться
- В избранное
Код товара: 406-465

686 просмотров

Описание
Документация

Выносной считыватель для контроллера NC-1000,5000, 5-14 см, карты стандарта HID Corporation, цвет серый

Выносной считыватель для контроллера NC-1000,5000, 5-14 см, карты стандарта HID Corporation

Считыватели proximity карт Parsec NR-EH03 предназначены для использования в системе управления доступом ParsecNET и ориентированы на одновременную работу с идентификаторами EM Marin и HID.

Питание считывателей осуществляется от внешнего источника. Как правило, таким источником является контроллер, к которому подключается считыватель. Для обеспечения максимальной дальности считывания размах (двойная амплитуда) пульсаций питающего напряжения не должен превышать 50 мВ.

Расстояние считывания:

Карта SlimProx: 80 – 120 мм
Карта ProxCard II: 40 – 80 мм
Брелок MiniTag: 30 – 50 мм
Брелок TagProx: 30 – 50 мм

Приведенная выше дальность обеспечивается при напряжении питания считывателей 12…14 В, размахе пульсаций не более 50 мВ и отсутствии эфирных помех в полосе сигнала карты (100 – 150 кГц).

Характеристики:
Идентификаторы	EM Marine/HID
Частота	125 кГц
Антенна	Встроенная
Расстояние считывания (max)	120 мм
Удаленность от контроллера	<100 м
Кодонаборная панель	Нет
Интерфейс	Parsec
Питание	8-16 В постоянного тока
Ток	80 мА
Исполнение	В корпусе
Материал	Пластик ABS
Цвет	Серый
Рабочая температура	-20…+55 °C
Габариты	150 x 46 x 22 мм

Считыватели данной серии представлены несколькими вариантами цвета корпуса: серый, черный, бежевый.

Назначение проводов:

Цвет	Наименование	Назначение
Красный	+V	Напряжение питания.
Белый	GND	Общий провод.
Зеленый	SIG	Сигнальная линия.
Черный (серый)	ADDR	При соединении с общим проводом считыватель имеет адрес 0 (наружный считыватель), при неподключенном проводе - адрес 1 (внутренний считыватель).
Синий	CODE	Переключатель формата кодаHID.
Желтый	HOLD/SYNC	Блокировка / Синхронизация.
