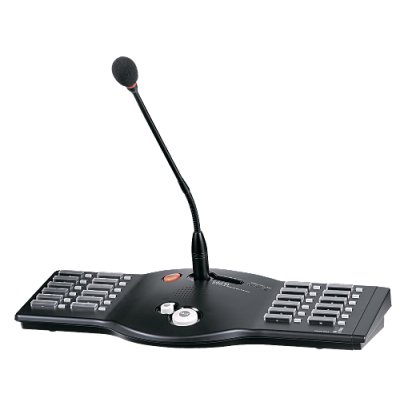

Микрофонная панель
Назначение: удаленная микрофонная панель предназначена для передачи сообщений в выбранные зоны в составе системы звуковой трансляции 6000-й серии. С целью наращивания количества вариантов выбора зон микрофонная панель дополняется опционной клавиатурой RM-6012KP.
Основные особенности RM-6024:

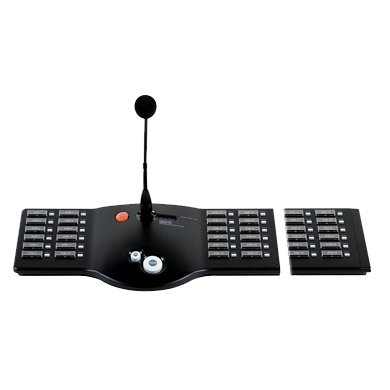

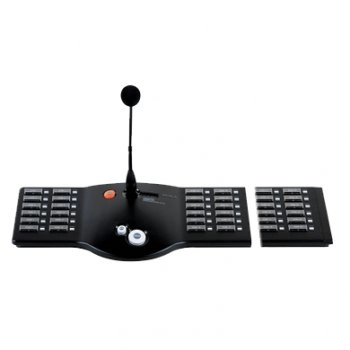

- имеет селектор зон, содержащий 24 кнопки с индикаторами и меточными полями. Две дополнительные клавиатуры RM-6012KP увеличивают общее количество селекторных кнопок до 48.
- Кнопки на панели и RM-6012KP являются программируемыми, то есть перечень зон, включаемых с помощью каждой кнопки, определяется пользователем при настройке системы. Для этого используется компьютер, подключенный к системе через блок DIB-6000. Все настройки сохраняются в энергонезависимой памяти контроллера ECS-6216P или PX-6216.

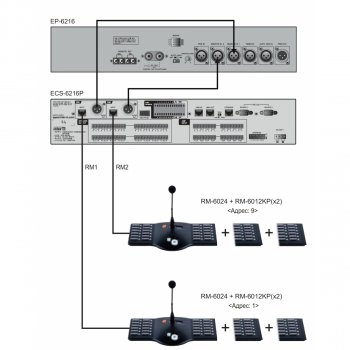

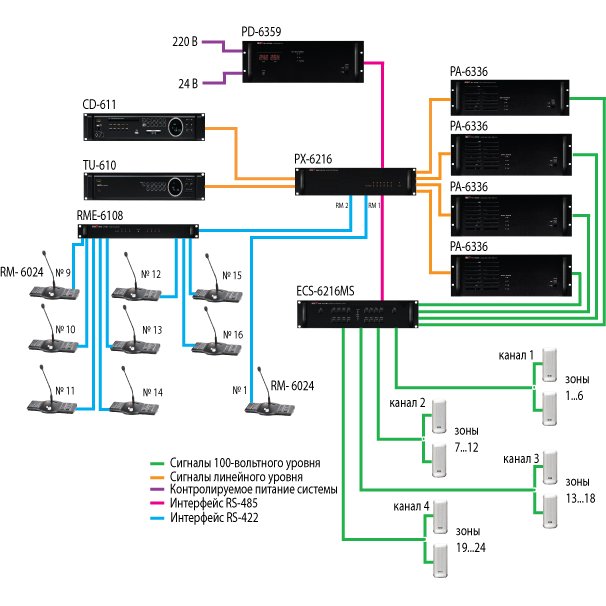

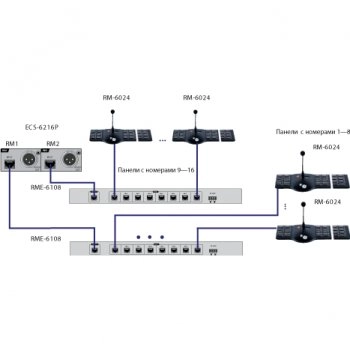

- В системе речевого оповещения, построенной на контроллере ECS-6216P, могут использоваться две микрофонные панели . С помощью блоков RME-6108 их количество может быть увеличено до 16-ти. В многоканальной системе на основе матричного аудиоконтроллера PX-6216 предусмотрено подключение четырех микрофонных панелей , при использовании блоков RME-6108 их количество может достигать 32-х.
- Подключение панели может осуществляться с помощью одного четырёхпарного кабеля UTP (не ниже 3-й категории). Максимальная длина кабеля, при которой гарантируется работоспособность устройства в системе, составляет 1000 м.
- Информация о состоянии микрофонной панели отображается с помощью светодиодных индикаторов. Индикатор BUSY показывает пользователю, что в данный момент трансляция сообщений невозможна, так как используется более приоритетный источник. Индикатор FAULT загорается при нарушении связи по интерфейсу RS-422 с контроллером системы оповещения или блоком RME-6108.
- Для подачи объявления пользователь должен выбрать зону или группу зон, нажав одну или несколько кнопок селектора панели, и включить микрофон с помощью кнопки TALK. Для удобства работы на гибком держателе установлено индикаторное кольцо, которое светится, когда микрофон включен.
- В устройстве предусмотрен генератор сигнала гонга, который можно транслировать для привлечения внимания слушателей перед объявлением.
- Дополнительный линейный вход позволяет с помощью микрофонной панели воспроизводить в выбранных зонах сигналы, например, от MP3-проигрывателя.
- Питание микрофонной панели осуществляется от стабилизированного источника питания постоянного тока (24 В). Конструкция устройства предусматривает установку на горизонтальную поверхность.
Функциональные возможности:
- 24 кнопки выбора зон. Панель имеет 24 программируемые кнопки для выбора отдельных зон или их групп.
- Увеличение количества кнопок. К панели RM-6024 можно дополнительно подключить до двух клавиатур RM-6012KP на 12 программируемых кнопок каждая.
- Встроенный генератор сигнала гонга. При нажатии кнопки CHIME в выбранные зоны транслируется двухтоновый сигнал привлечения внимания.
- Удаление до 1000 м. Максимальная длина соединительного кабеля панели составляет 1000 метров.
- Линейный вход. Предусмотрен дополнительный линейный вход для воспроизведения в выбранных зонах сигналов отвнешнего источника.
Технические характеристики:
Диапазон рабочих температур
|
–10...+40
|
Максимальная длина кабеля
|
1000 м
|
Макс. количество модулей доп. клавиатуры (RM-6012KP)
|
2
|
Количество программируемых кнопок
|
24(48)
|
Диапазон частот
|
120...20000 Гц
|
Интерфейс для управления
|
RS-422
|
Потребляемая мощность в дежурном режиме (24 В)
|
1,5 Вт
|
Максимальная потребляемая мощность (24 В)
|
4,8 Вт
|
Габаритные размеры гибкого держателя (D×В)
|
Ø20×466 мм
|
Габаритные размеры упаковки (Ш×В×Г)
|
555×130×420 мм
|
Масса оборудования с упаковкой
|
2.4 кг
|
Вес (нетто)
|
1,24 кг
|
Габаритные размеры (Ш×В×Г)
|
455×67×199 мм
|
Напряжение питания
|
24 В пост. тока
|
Характеристики:
- Производитель: Inter-M
- Полоса частот (Гц) >: 120
- Полоса частот (Гц) <: 20000
- Особенности микрофона СОУЭ: Нет
- Селектор зон: Нет
- Тип микрофона: Микрофон настольный
