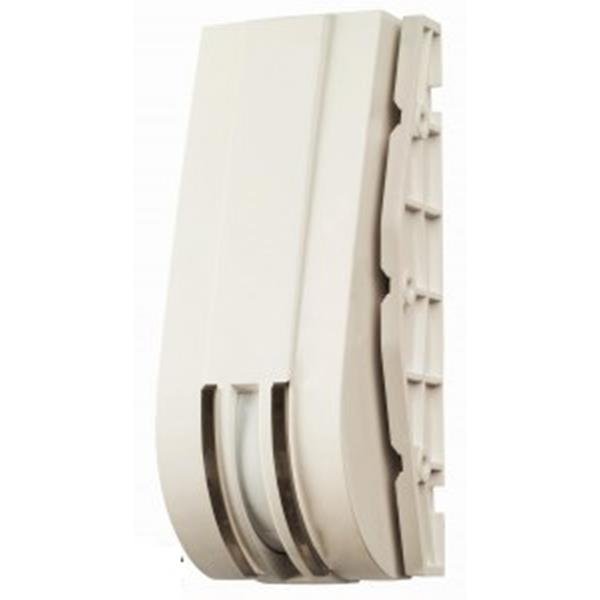

PATROL-101 ver.2 Извещатель охранный комбинированный ИК+СВЧ уличный

Извещатель охранный комбинированный ИК+СВЧ уличный Совмещен.ИК+СВЧ, 15 м, 90°, U-пит.9...16В, I-потр.120мА (мах), U-пит.обогрев.12...14В, I-пит.обогрев.700мА, уличный IP65, t-раб.-30...+60°С (-55...+60°С), 55х49х153 мм, вес 270 гр.

Уличный ик+свч извещатель PATROL 101 "вертикальный занавес".

Основные особенности:

• Двойная технология
  применение двойной технологии пир + свч обеспечивает стабильное обнаружение, исключает ложные тревоги и, как следствие, дорогостоящие выезды на объект.
• Система подогрева извещатель  оборудован встроенным обогревателем для использования в низкотемпературных климатических условиях, доходящих до - 55°с.
• Датчик смещения датчик смещения обнаруживает внешние физические воздействия на извещатель. При ударе или попытке отрыва извещателя от стены формирует тревожное сообщение и передаёт его в контрольную панель.
• Система антимаскирования система антимаскирования обнаруживает любую попытку нейтрализации извещателя посредством экранирования (маскирования его с помощью материалов, блокирующих прохождение инфракрасной энергии на пироэлемент извещателя) и формирует тревогу.
• Иммунитет к животным уличный извещатель невосприимчив к животным массой до 30кг.
• Метод подсчёта доплеровских импульсов выбор необходимого количества импульсов от 1 до 7 предоставляет пользователю возможность оптимизировать чувствительность извещателя в соответствии с условиями окружающей его среды для более стабильной работы прибора.
• Автоматический температурный компенсатор температурный компенсатор автоматически подстраивает работу извещателя к любым изменениям температуры окружающей среды.
• Защита от видимого света экранирование пироэлемента обеспечивает высокую защиту от ложных срабатываний, которые могут быть вызваны источниками яркого света.
• Защита извещателя от rf и em помех совершенная защита электронной схемы от rf и em помех. Механическая защита пироэлектрического сенсора от RF помех.
• Конструкция корпуса ударопрочный корпус извещателя выполнен из материала asa-пластик, обеспечивающего стойкость к резким перепадам температур и, как следствие, продолжительный срок службы. «PATROL-101» герметичен, пыленепроницаем и защищён от попадания водяных струй (IP65).

Технические характеристики

• Питание извещателя:    9 -16В
• Ток потребления в дежурном режиме:    80мА
• Ток потребления в режиме «тревога»:    120мА
• Питание обогревателя:    12-14В
• Ток потребления обогревателя:    700мА
• Рабочая частота СВЧ канала:    10.525ГГц
• Время готовности Антимаска:    50 ± 5 сек
• Дальность обнаружения маскирования:    0.2 - 20см (регулируемая)
• Время готовности извещателя:    50 ± 5 сек
• Максимальная дальность обнаружения извещателем    15 метров
• Скорость обнаружения:    0.2- 4 м/сек
• Выход реле Извещателя:    Н.З/Н.Р; 60В; 100мА; 16Ω
• Выход реле Тампера:    Н.З; 60В; 100мА; 16Ω
• Выход реле Антимаска:    Н.З/Н.Р; 60В; 100мА; 16Ω
• Срабатывание Антимаска:    40-60 сек
• Время тревоги Извещателя:    3 сек
• Время «восстановления»:    5 ± 1 сек
• Режим «пульс»:    1-5
• Высота установки:    2.5 – 5 метров
• Оптическая помехозащищенность не менее:    30000 Люкс
• Диапазон рабочих температур:
• без обогревателя:    – 30C +60C
• с обогревателем:    – 55C +60C
• Диапазон температур хранения:    от – 60C до +80C
• Степень защиты:    IP65
• Помехозащищённость:
• 30В/м в диапазоне от 30MГц до 2ГГц
• Защита от EMI-помех:    50 000В
• Размеры:    55мм x 49мм x 153мм
• Вес:    270гр.

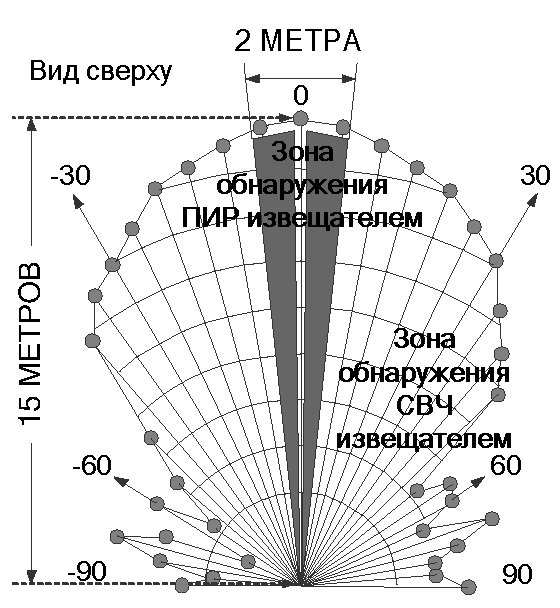

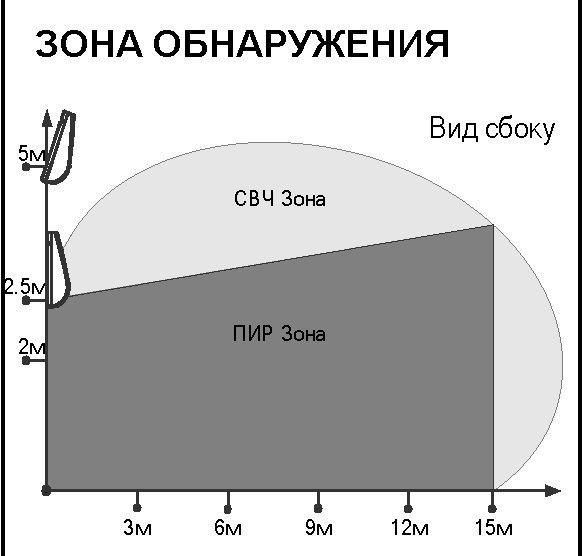

Зона обнаружения:
